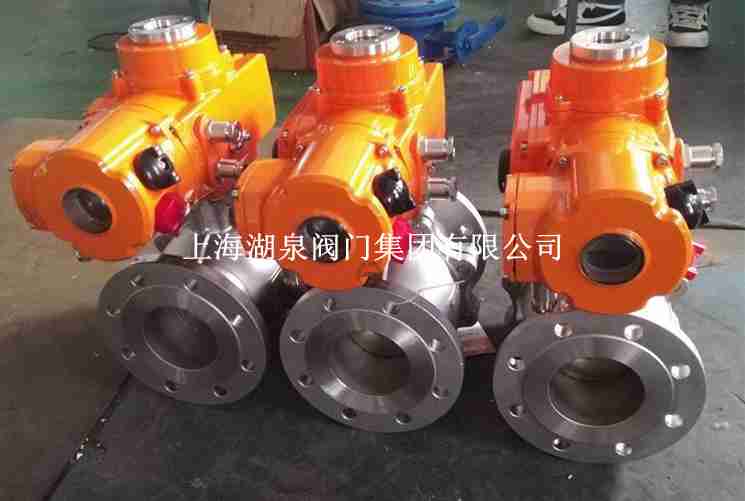

产品名称：智能调节电动球阀[ 2021-09-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、智能调节电动球阀产品介绍
智能调节电动球阀配体积小、规格全、重量轻、推力大、操作方便，无调整电位器，可靠性高、噪声小。它接受4～20ma控制信号，改变阀门的开度，同时将阀门开度的隔离信号反馈给控制系统，实现对压力、温度、流量、液位等参数的调节。智能电动调节球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

二、智能电动调节阀的功能
（1）PI调节当智能调节阀接受变送器信号进行PI调节时，微机先把变送器信号与给定信号进行比较，并按预先设定的PI参数规律计算，再发出控制信号给执行机构，并调节阀门，直至信号平衡为止。智能电动调节阀的PI调节功能，是一个成本低，性能好的采样控制系统，不需要用常规的PID控制器，而直接接受现场变送器的信号，完成模拟式连续控制系统难以完成的工作。有的工业对象滞后时间很长（如控制温度的炉子），这将造成系统的误差大、动作慢，利用微型计算机采样并进行控制，完全可以提高低通的控制性能。
（2）修正流量特性当智能调节阀进行流量特性修正时，伺服放大器中的微型计算机，要对信号按预先设置的特性参数进行计算，使输入信号与阀门位移达到所要求的数字函数关系，进行非线性调整，这就使流量特性的选择和改变变得简单、容易、这对控制系统非常重要。利用改变阀芯形状或改变凸轮形状来改变流量特性的方法显得落后了。何况像蝶阀之类的角行程阀，不能用改变阀芯形状的方法来改变流量特性。智能式执行机构的配用完全可以改变这一状况，因为它已经是智能式蝶阀了。可以实现的流量特性改变包括：等百分比—标准直线；标准直线—等百分比；快开—标准直线；快开—等百分比；抛物线—标准直线；抛物线—等百分比。
（3）其他功能如正、反作用方式的改变，故障位置指示，诊断和报警，电制动，自锁等。

三、智能调节电动球阀技术参数
扭矩：20~2000NM（实际输出扭矩值大于所标称的扭矩，即：1.3×标称扭矩）
控制电源：AC220V其他电源等级可与公司约定制作。
动作模式：开关、电阻反馈、电流信号反馈、无源触点反馈、电子式智能控制
动作角度：0～90°（大回转角度可设定为180°）
动作精度：≤0.3%
死区：≤0.2%
连接方式：支架及轴套安装固定（需保证机械安装精度，消除传动间隙）
防护等级：IP65
环境温度范围：≤60℃
检测标准：JB/T8219-1999
适配阀门：球阀、V型调节阀、蝶阀、通风阀门、风门、风机、动态平衡阀、旋塞阀等各种部分回转阀门以及其他工业领域中的机械定位转动。

四、智能调节电动球阀产品特点
智能型、比例式、开关式应有尽有；
铝合金压铸外表，精细流畅
智能控制，显示阀位值、事实监控、状态清晰明了；
体积仅相当于同类产品的35%左右；
特殊铜合金锻造蜗轮，强度高、耐磨性好；
重量仅相当于同类产品的30%左右；
免加油，免点检，防水防锈，任意角度安装；
轴承和电气元件采用进口名牌产品；
典型应用在与蝶阀、球阀、风阀、旋塞阀及其它旋转类阀门的配套。

五、智能调节电动球阀产品主要参数
1、电动机构分类：开关型(带信号反馈或不带信号反馈)、调节型。
2、使用电压分类：dc24v、ac24v、ac110v、ac220v、ac380v。
3、运行时间(秒s)：1s~100s。
4、球阀阀体结构分类：直通、(t/l型三通)、四通。
5、连接方式：法兰连接。
6、制造口径：dn15≤dn250。
7、温度：0℃≤550℃。
8、压力：0.1mpa≤6.4mpa。
9、阀体材料：不锈钢304-304、wcb碳钢等。
10、适用介质：水、油品、蒸汽、酸类、腐蚀性类介质等。
11、适用领域：石油、化工、液化气站、食品、制药、城建、楼宇、给排水、水处理等。
特点是工业自动化过程控制的一种管道压力元件，通常用于管道介质的远程开、关（接通、切断介质）控制。

1.6Mpa
通径DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	4-φ18	20	3	300	255
80	21/2″	250	195	160	132	8-φ18	20	3	325	255
100	3″	280	215	180	156	8-φ18	22	3	350	255
125	4″	320	245	210	184	8-φ18	22	3	375	255
150	5″	360	280	240	211	8-φ22	24	3	420	255
200	8″	400	335	295	266	12-φ22	24	3	460	255

2.5Mpa
通径DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	8-φ18	22	3	300	255
80	21/2″	250	195	160	132	8-φ18	24	3	325	255
100	3″	280	235	190	156	8-φ22	24	3	350	255
125	4″	320	270	220	184	8-φ26	26	3	375	255
150	5″	360	300	250	211	8-φ26	28	3	420	255
200	8″	400	360	310	274	12-φ26	30	3	460	255
