产品名称：Q941H-16C dn250 智能调节电动球阀[ 2022-09-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

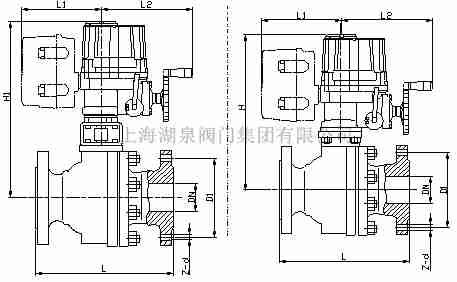

结构图片

一、Q941H-16C dn250 智能调节电动球阀

智能调节型电动球阀Q941H-16C是一种由电动驱动、法兰产品介绍连接、浮动球直通式的电动球阀,阀座密封面材料有氟塑料 (Q941F)和硬质合金 (Q941H/Y)两种,适用温度为 -29~450℃,阀体材料有碳素钢、不锈钢... 公称通径 DN50-DN300mm 规格 DN50 重量 1000kg 可售卖地全国材质不锈钢型号 Q941F-16P Q941F电动开关球阀具有结构紧凑,体积小,重量轻,阀座与端面法兰距离,制造标准,品质可靠,可根据根要求定制非标,薄型型球阀,欢迎新老客户来电咨询,专业制造,可根客户要求定制生产。

二、Q941H-16C dn250 智能调节电动球阀应用标准

设计依据:GB/T12237,ANSI B16.34,API 608
结构长度:GB/T12221,ASME B16.10,JIS B2002
法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火测试:API 607 4th 1993
检测与测试:GB/T 13927,API598,JIS B2003

三、Q941H-16C dn250 智能调节电动球阀性能规范

型号	公称压力PN(MPa)	试验压力ps(MPa)			适用温度(℃)	适用介质
型号	公称压力PN(MPa)	壳体	密封(液)	密封(气)	适用温度(℃)	适用介质
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸类
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸类
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

四、Q941H-16C dn250 智能调节电动球阀主要零件材料

零件名称	阀体、侧体	球体、阀杆	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	聚四氟乙烯或柔性石墨	聚四氟乙烯、增强聚四氟乙烯、对位聚苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

PN1.6(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-
