产品名称:智能型电动调节球阀价格[ 2022-09-16 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、智能型电动调节球阀价格产品介绍

    智能型电动调节球阀采用一体化结构,与电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。上海湖泉智能型电动球阀执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行器或GTX、AL等气活塞式执行器

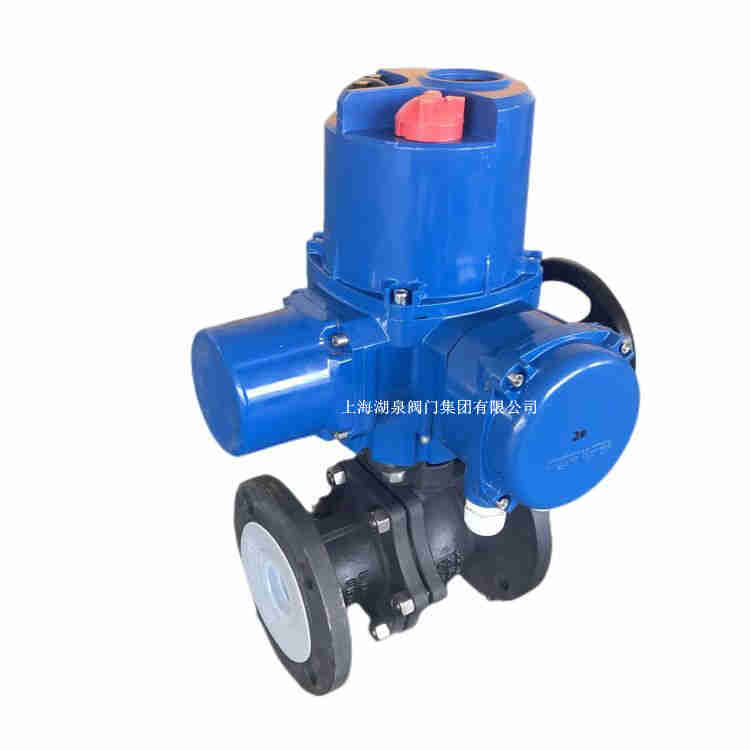

    智能型电动调节球阀价格

    二、 智能型电动调节球阀价格产品功能

     输出信号: 4~20mADC,负载电阻:≤500Ω
    分辨率:高于1/200
    死区:0.4~1.2%可调
    信号隔离:输入信号,输出信号,电源三隔离
    故障状态:可设定为0-100%全行程任意位置
    工作温度:-10~55℃
    相对湿度:≤90%(不凝结)
    位置转换精度:±0.5%
    绝缘电阻: ≥100MΩ(500VDC.)
    绝缘强度: 2000VAC,1分钟(输入对输出对电源对地)
    采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,
    运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
    适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次。
    公称通径 DN10~300mm
    公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    泄漏量      软密封:零泄漏 硬密封:≤额定流量的10-5
    执行机构 可另配PSQ、UNIC、361RS等系列电子式电动执行机构
    流量特性 可调范围 DN15-80 DN100-300250:1         350:1基本误差 ±1% 死区          ≤1% 回差          ≤1%
    适用温度 密封面 PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃

    三、 智能型电动调节球阀价格产品技术技术参数

    控制精度:0.1%-3.0%(通过U4参数可调) 可接电动执行器反馈信号:电位器500Ω-10KΩ 可接收外部控制信号(DC):4-20mA(1-5V、0-10V、开关量等出厂前定制) 输入阻抗:250Ω; 通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭) 可选:①可控硅输出(AC,600V,25A)②继电器输出(AC,250V,10A)◆定货时指明 输出执行器位置信号:低漂移输出4-20mADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω 环境温度:0-70℃,湿度:35-85% 有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制,可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)
    阀体
    阀体形式 直通铸造球阀
    公称通径 DN15~300mm
    公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
    法兰标准 JIS、ANSI、GB、JB、HG等
    连接形式 法兰式、螺纹式
    阀盖形式 一体式
    压盖型式 压盖压紧式
    密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    阀内件
    阀芯形式 O型球体阀芯
    流量特性 近似快开型
    执行机构
    执行器型号 DSR、3810R、DZW、HQ、PSQ
    主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
    防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%

  • 四、智能型电动调节球阀价格产品规格尺寸

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
    允许压差(MPa) ≤ 公称压力
    动作范围 0~90°、0~360°
    泄露量Q 按GB/T4213-92,小于额定KV0.01%
    基本误差 ±1%
    回差 ±1%
    死区 ≤1%(可调)
    可调范围 250:1 350:1

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
    H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
    H1 根据所配执行机构型号而定
    D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
    D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
    A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

  • 智能型电动调节球阀价格
