产品名称：D941X型电动法兰软密封蝶阀[ 2016-07-19 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D941X型电动法兰软密封蝶阀概述

上海湖泉阀门厂家生产的D941X型电动法兰软密封蝶阀性能可靠、配套简单、流通能力大，适用于温度≤80℃，公称压力≤16MPa的食品、医药、化工、石油、电力、治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D941X电动软密封法兰蝶阀调整了电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。它适用于介质为水、海水的管路的　泵出口位置，可以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。

二、D941X型电动法兰软密封蝶阀特点

1、本阀采用双偏心结构，开关迅速，操作扭矩小
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，密封性能好，使用寿命长，可达到零泄露
3、其流量特性近似于直线，调节性能好。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。

三、D941X型电动法兰软密封蝶阀工作原理

电动软密封蝶阀是由角行程电动执行机构（0~90°部分回转）和软密封蝶阀整体通过机械连接，经过安装调试后共同组成。根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。

四．D941X型电动法兰软密封蝶阀采用标准

设计标准：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。

五、D941X型电动法兰软密封蝶阀主要技术参数和性能

SZ系列电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N· M～2000N· M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳素钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
环境温度	-30°～60°	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限位	电气、机械二重限位	温度	EPDM≤120℃；NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	用途广、整体造价低、流量大、流阻小

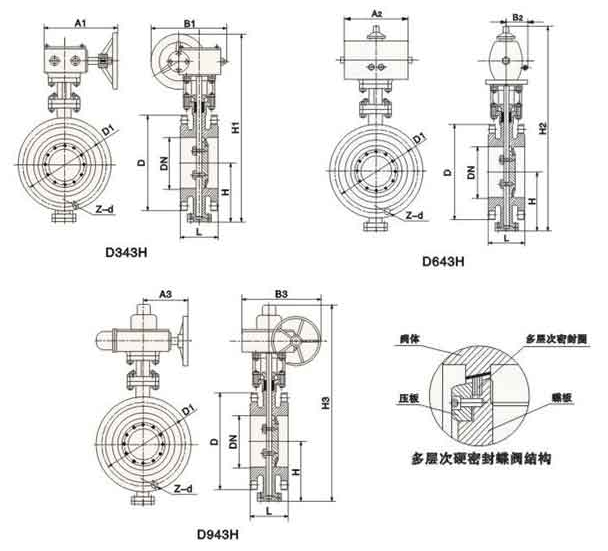

六、D941X型电动法兰软密封蝶阀结构示意图：

七、D941X型电动法兰软密封蝶阀订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。

八、D941X型电动法兰软密封蝶阀外形尺寸

公称通径DN	A	B	C	D	E	额定功率	额定电流
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	108	15W	0.2A
50	155	353	62	104	108	15W	0.2A
65	155	362	70	104	112	15W	0.2A
80	155	368	89	104	114	15W	0.2A
100	208	392	106	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	164	127	152	50W	0.8A
250	256	514	200	127	165	50W	0.8A
300	256	568	238	127	178	90W	1.0A
350	288	629	280	164	190	150W	1.2A
400	288	662	302	164	216	150W	1.2A
450	288	693	335	164	222	150W	1.2A
500	288	729	360	164	229	150W	1.2A
