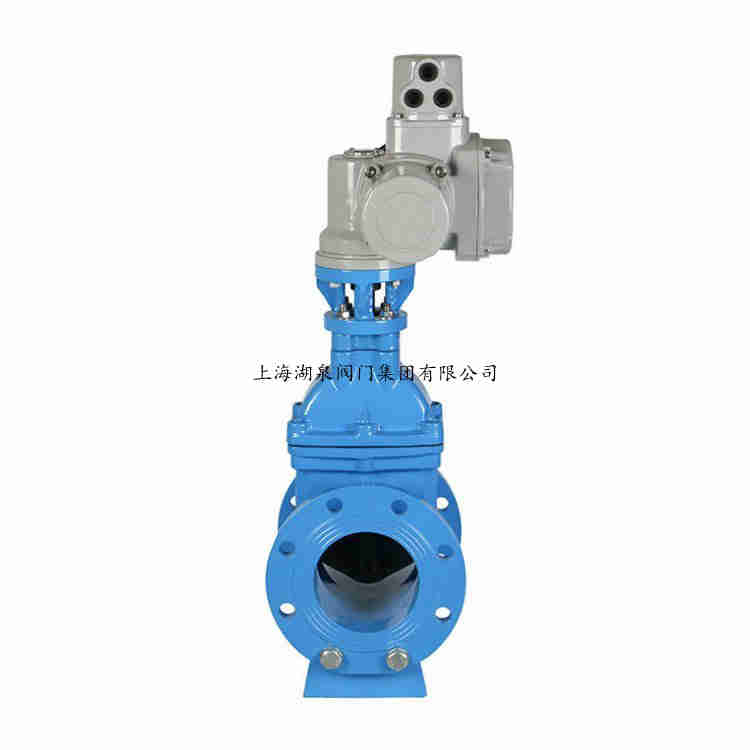

产品名称:dn150 z945x-10电动耐腐蚀暗杆软密封闸阀[ 2023-03-22 ]
一、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品介绍
Z945X-10 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。适用于公称压力PN1.0~16.0MPa,工作温度80 的名种管路上,用于截断或接通管路中的介质。可根据用户的要求配装各种电动执行机构,实现远距离控制.适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
二、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀工作原理
闸板随着阀杆做上升和下降的直线运动,阀杆上有螺纹,当转动阀杆时,在阀门顶端的螺母和阀体上面的导槽作用下,阀杆会做直线的上下运动,阀杆有带动闸板同时运动。闸板的运动方向是和管道内介质流动方向垂直的。
因为阀杆螺纹在阀体内部,所以暗杆闸阀在开启过程中并不能像明杆闸阀那样,通过观察阀杆位置来判断阀门的启闭状态。一般情况下,暗杆闸阀的启闭状态以转不动阀杆为止,但考虑到会有特殊状况,阀门出现锁死情况,为了保证管线的生产安全,暗杆闸阀一般在开到阀杆转不动之后,再回转1~2圈。
暗杆闸阀在工作过程中的总体高度是不会变的,所以暗杆闸阀在安装时占用的空间更小,更适合安装在室内等空间有限的环境中。
三、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品零部件材料
Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料 |
型号 |
材料 |
阀体、阀盖 |
阀杆 |
衬胶闸板 |
填料 |
Z945X-10 |
灰铸铁 |
铬镍不锈钢 |
球墨铸铁(橡胶) |
橡胶 |
四、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品外形及结构尺寸
Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸(mm) |
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
