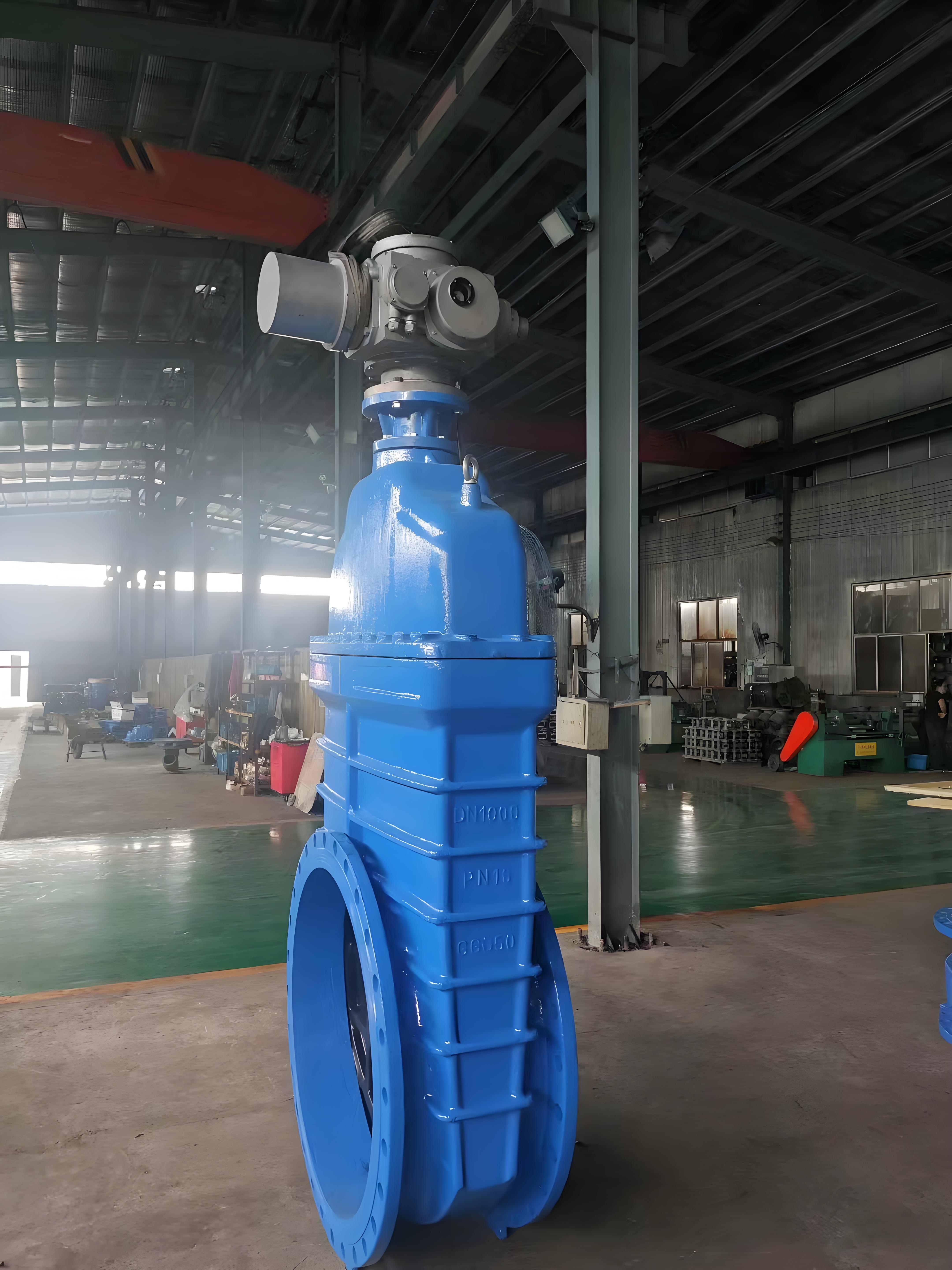

产品名称：电动闸阀Z945X-16 DN1000大口径暗杆软密封生产厂家[ 2024-05-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动闸阀Z945X-16 DN1000产品介绍

该产品采用多回转电动装置用以驱动和控制四川阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制，该产品广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业的自动化要求。暗杆闸阀的闸板随着阀杆做上升和下降的直线运动,阀杆上有螺纹,当转动阀杆时,在阀门顶端的螺母和阀体上面的导槽作用下,阀杆会做直线的上下运动,阀杆有带动闸板同时运动。暗杆闸阀在开启过程中并不能像明杆闸阀那样,通过观察阀杆位置来判断阀门的启闭状态。一般情况下,暗杆法兰闸阀的启闭状态已转不动阀杆为止。暗杆闸阀结构长度断,高度低,适用于较小的装置环境,一般用在阀门敞开高度有所限制的室内。

二、电动闸阀Z945X-16 DN1000产品特点

1、电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
2、电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
3、电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。

三、Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945X-10	10	1.0	≤80	水

四、Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数

型号	材料
型号	阀体、阀盖	阀杆	衬胶闸板	填料
Z945X-10	灰铸铁	铬镍不锈钢	球墨铸铁（丁腈橡胶）	丁腈橡胶

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
