一、Q44F三通球阀产品简介

上海湖泉阀门有限公司Q44F不锈钢三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。是一种通过法兰连接，由304、304L、316、316L等不锈钢精铸阀体、不锈钢球体、不锈钢阀杆等组成的L型三通球阀，其具有两阀座密封的三通浮动球阀外型，外型美观，结构紧凑合理，密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直和两个通道连接或关闭。L型三通球阀与阀座密封根据工况不同，可分别采用软密封和硬密封两种种先进工艺，适合三通道酸碱腐蚀性介质的控制，软密封适用200℃以下工况，硬密封不超过450℃ ,广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

二、Q44F三通球阀产品特点

1、Q44F三通球阀可设计成四面座浮动球和固定球，流态稳定，密封可靠，比41型不锈钢球阀更耐用；
2、结构可设计成侧装式和顶装式，双向密封设计；流向切换绝无串流；
3、Q44F三通球阀防飞出阀杆设计；
4、防静电设计；
5、Q44F三通球阀两位（开和关位置）锁定设计。

三、Q44F三通球阀产品性能参数

试验压力	公称压力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.4	2.2	1.5
气密试验	0.5-0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用温度	C：水、油、气；P：硝酸类；R：醋酸类

四、Q44F三通球阀产品主要零件材料

阀体、阀盖	WCB、CF8
球体	WCB Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

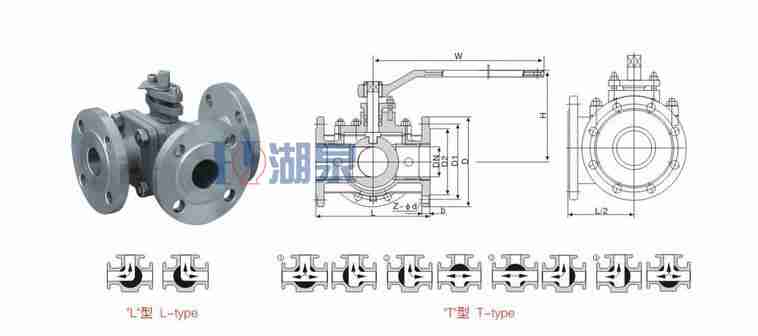

五、Q44F三通球阀产品主要规格尺寸

公称压力	公称通径		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160
