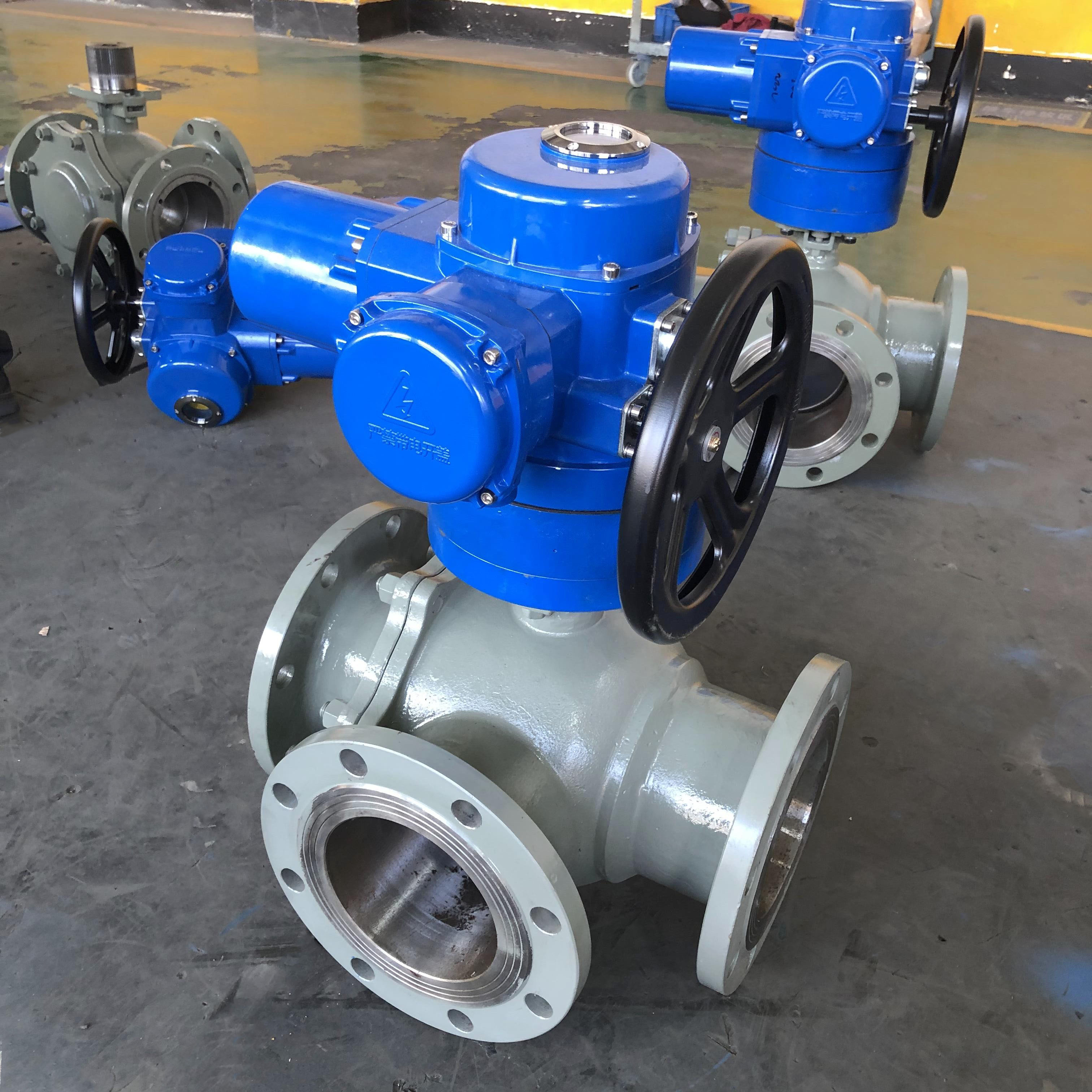

产品名称：Q945F-16C DN150电动三通球阀t型和l型[ 2024-05-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Q945F-16C DN150电动三通球阀t型和l型介绍
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

二、Q945F-16C DN150电动三通球阀t型和l型工作方式

L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

三、Q945F-16C DN150电动三通球阀
开启过程

1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

关闭过程

1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

L型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

T型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
