产品名称:dn125电动伸缩蝶阀价格[ 2022-08-31 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、dn125电动伸缩蝶阀价格产品介绍

    电动伸缩蝶阀是由角行程电动执行器和伸缩蝶阀组成,电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。该产品适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。 此阀一般水平安装。 高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题 目前 ,伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应、高压及、抗磨损等行业。缩蝶阀的蝶板安装于管道的直径方向。

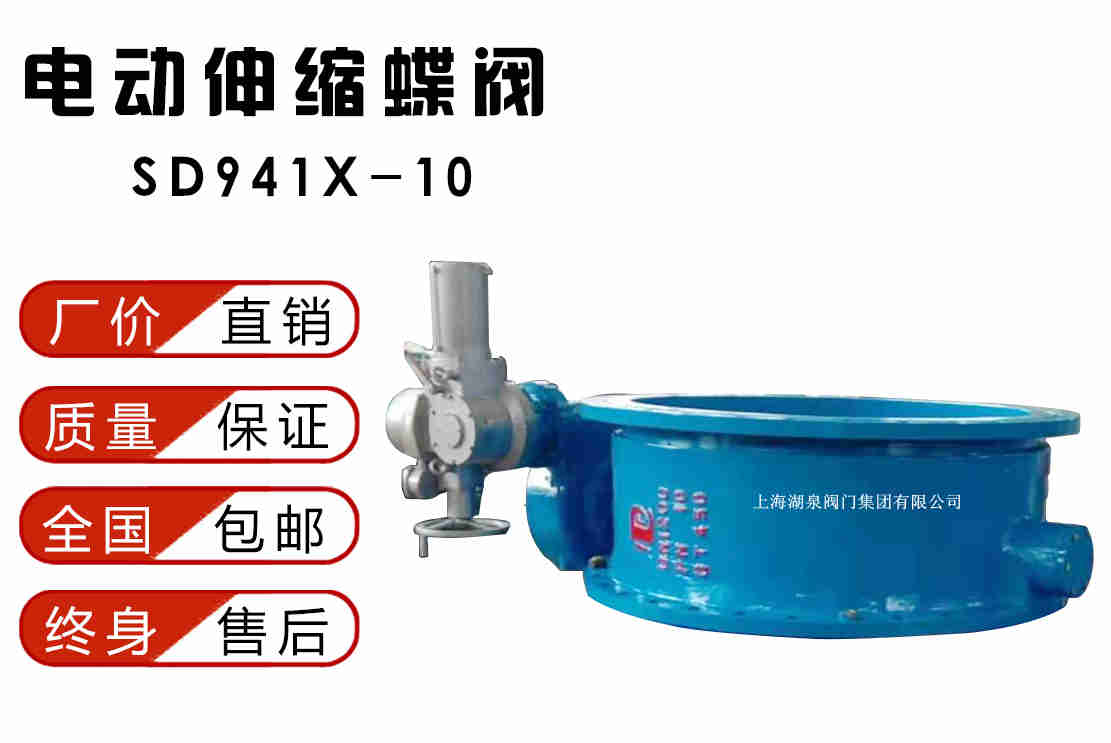

    dn125电动伸缩蝶阀价格

    二、dn125电动伸缩蝶阀价格产品主要零部件

    零件名称 材料
    阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
    蝶板 铸钢、合金钢、不锈钢、铬钼钢
    密封圈 橡胶、聚四氟、聚内脂、不锈钢
    阀杆 2Cr13、不锈钢、铬钼钢
    伸缩管 铸铁、铸钢、不锈钢、铬钼钢
    填料 柔性石墨

    三、dn125电动伸缩蝶阀价格主要技术参数

    公称通经DN(mm) 50~2000 50~1600
     公称药理PN(MPa) 0.6 1.0 1.6
    密封试验(MPa) 0.66 1.1 1.76
    强度试验(MPa) 0.9 1.5 2.4
           适用温度 软密封 X:-40℃~90℃;XF:-20℃~200℃
    硬密封 碳钢:-29℃~425℃ 不锈钢-40℃~650℃
                      适用介质 水、空气、天然气、油品及弱腐蚀性流体
                      泄漏率 符合GB/T13927-92标准
                     驱动方式 蜗轮传动、电动、气动、液动

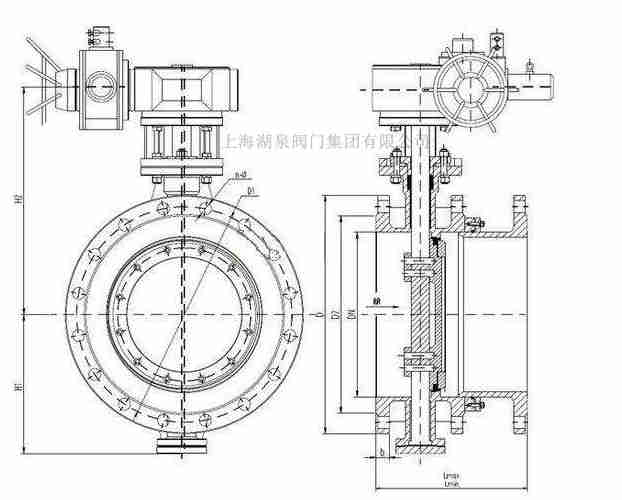

  • 通径(DN) L LMAX LMIN D1 D Z-Φd H H0 A B D0 Wt/kg
    50 150 163 138 125 165 4-18 82.5 445 125 125 80 61
    65 170 188 152 145 185 4-18 92.5 465 125 125 80 74
    80 180 192 162 160 200 8-18 100 480 125 125 80 88
    100 190 225 180 180 220 8-18 110 505 125 125 80 100
    125 200 235 190 210 250 8-18 125 700 325 245 150 120
    150 210 240 195 240 285 8-22 142.5 735 325 245 150 125
    200 230 265 215 295 340 8-22 170 805 325 245 150 180
    250 250 285 235 350 395 12-22 197.5 890 363 313 200 205
    300 270 302 252 400 445 12-22 222.5 950 363 313 200 260
    350 290 321 271 460 505 16-22 252.5 1020 363 313 250 420
    400 310 343 283 515 565 16-26 282.5 1105 363 313 250 520
    450 330 360 300 565 615 20-26 307.5 1287 465 439 300 660
    500 350 380 320 620 670 20-26 335 1185 546 431 360 700
    600 390 425 365 725 780 20-30 390 1330 546 556 360 1020
    700 430 465 395 840 895 24-30 447.5 1435 546 556 360 1140
    800 470 510 430 950 1015 24-33 507.5 1545 546 556 360 1380
    900 510 560 460 1050 1115 28-33 557.5 1800 617 617 360 2100
    1000 550 600 500 1160 1230 28-36 615 2365 632 632 360 2520
    1200 630 680 580 1380 1455 32-39 727.5 2585 632 632 360 3100

  • dn125电动伸缩蝶阀价格
