法兰电动蝶阀规格型号、规格尺寸表
[ 2021-07-14 ]
法兰电动蝶阀规格型号、规格尺寸表，大家知道吗？
法兰电动蝶阀d941x-16型号: d代表蝶阀。 9代表驱动装置是电动。 4代表阀门与管道的连接方式是法兰连接。 1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直），那就有可能是两偏心橡胶软密封蝶阀（ 但是中线蝶阀也是垂直板式，要注意一下），实际就是常说的42X蝶阀， X代表密封副至少有一种是橡胶，也有可能是阀体内衬胶，也有可能是蝶板上的密封圈是橡胶。 16代表公称压力为PN16，也就是1.6兆帕，1.6Mp
法兰电动蝶阀D943H—10—600
蝶阀D943H—10—600表示的是口径为DN600的蜗轮法兰三偏心蝶阀，压力10公斤，下面将拆分为您介绍。
D代表蝶阀、9代表电动、4代表法兰连接、3代表三偏心结构、H代表阀座密封为不锈钢硬密封、10代表公称压力为10公斤，也就是1.0mpa、600代表阀门口径为DN600mm。
法兰电动蝶阀 D941W-0.1C D941H-16C 字母代表着什么
D941W-0.1C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），阀体直接加工（W），压力等级是PN0.01Mpa（0.1），壳体材质是铸钢（C）。
D941H-16C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），密封材质是不锈钢（H），压力等级是PN1.6Mpa（16），壳体材质是铸钢（C）。
法兰电动蝶阀主要外形连接尺寸单位：mm
法兰电动蝶阀d941x-16型号: d代表蝶阀。 9代表驱动装置是电动。 4代表阀门与管道的连接方式是法兰连接。 1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直），那就有可能是两偏心橡胶软密封蝶阀（ 但是中线蝶阀也是垂直板式，要注意一下），实际就是常说的42X蝶阀， X代表密封副至少有一种是橡胶，也有可能是阀体内衬胶，也有可能是蝶板上的密封圈是橡胶。 16代表公称压力为PN16，也就是1.6兆帕，1.6Mp
法兰电动蝶阀D943H—10—600
蝶阀D943H—10—600表示的是口径为DN600的蜗轮法兰三偏心蝶阀，压力10公斤，下面将拆分为您介绍。
D代表蝶阀、9代表电动、4代表法兰连接、3代表三偏心结构、H代表阀座密封为不锈钢硬密封、10代表公称压力为10公斤，也就是1.0mpa、600代表阀门口径为DN600mm。
法兰电动蝶阀 D941W-0.1C D941H-16C 字母代表着什么
D941W-0.1C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），阀体直接加工（W），压力等级是PN0.01Mpa（0.1），壳体材质是铸钢（C）。
D941H-16C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），密封材质是不锈钢（H），压力等级是PN1.6Mpa（16），壳体材质是铸钢（C）。

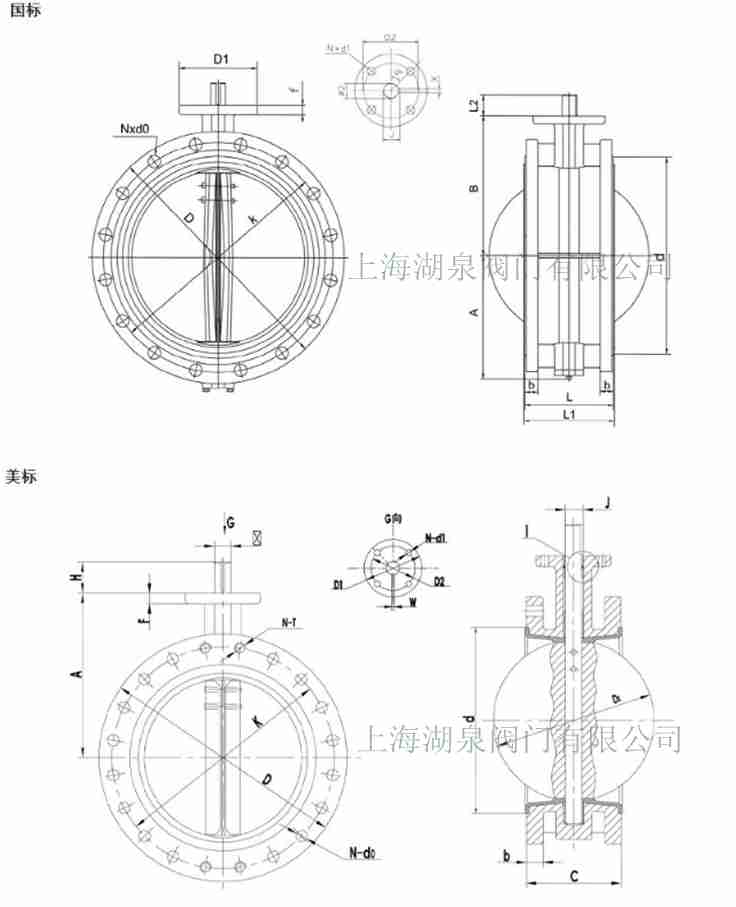

法兰电动蝶阀主要外形连接尺寸单位：mm
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 电动执行机构技术参数 | 阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40～500mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0、1.6MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳素钢、不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、304/316/316L不锈钢、尼龙 |
| 环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、橡胶 |
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型、无销型 |
| 限位 | 电气、机械二重限位 | 温度 | EPDM≤120℃；NBR≤68℃ |
| 防护等级 | IP-67（防爆外壳：ExdⅡBT4IP67可选） | 适用介质 | 水、空气、天然气 |
| 输入信号 | 0-10，1-5VDC/4-20mA（智能型） | 特点 | 用途广、整体造价低、流量大、流阻小 |
