全衬四氟电动法兰蝶阀D941F46/F4-16C DN200

[ 2021-11-04 ]
全衬四氟电动法兰蝶阀D941F46/F4-16C DN200由四氟密封蝶阀和碳钢或不锈钢阀板、阀杆构成。湖泉阀门电动衬氟蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。湖泉阀门厂家D941F46电动蝶阀系列产品:法兰蝶阀、衬氟蝶阀、软密封蝶阀、软密封法兰蝶阀、衬氟法兰蝶阀、软密封衬氟蝶阀、衬四氟蝶阀、衬四氟软密封蝶阀、衬四氟法兰蝶阀、铸钢蝶阀、电动蝶阀、软密封蝶阀、硬密封蝶阀、电动法兰蝶阀、电动软密封蝶阀、电动衬四氟蝶阀、软密封电动法兰蝶阀、软密封衬氟电动蝶阀、精小型电动蝶阀、大口径电动法兰蝶阀全衬四氟电动法兰蝶阀D941F46/F4-16C DN200有开关型和调节型二种,衬氟蝶阀与电子式电动执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,电动衬氟蝶阀具有功能强、体积小、轻便宜人,配套简单、流通能力大。全衬四氟电动法兰蝶阀D941F46/F4-16C DN200是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。衬四氟电动蝶阀是化工、石油 食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

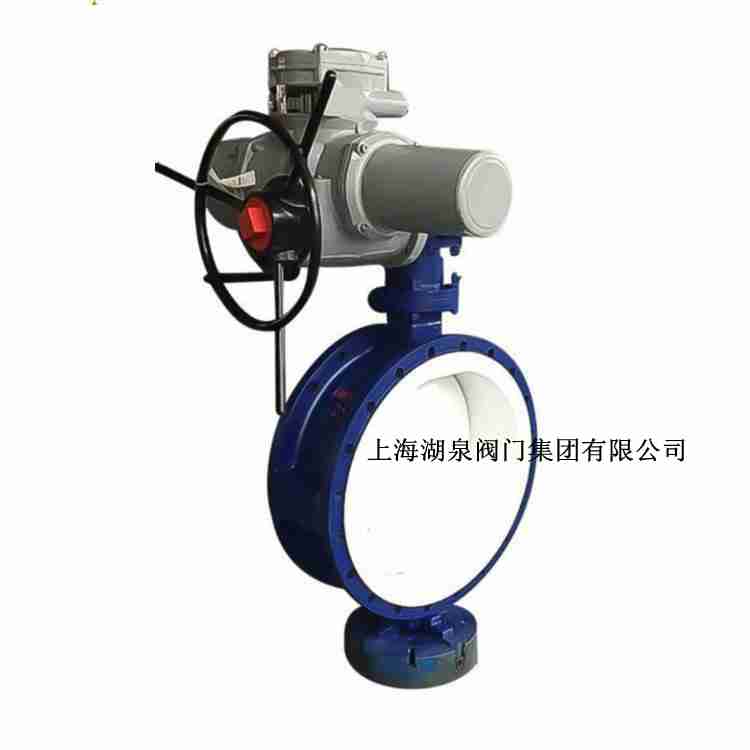

 全衬四氟电动法兰蝶阀D941F46/F4-16C DN200
全衬四氟电动法兰蝶阀D941F46/F4-16C DN200特点:
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸 王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。1、小型轻便,容易拆装及维修,并可在任意位置安装。2、结构简单、紧凑,90°回转开启迅速。3、操作扭矩小,省力轻巧。4、流量特性趋於直线,调节性能好。5、密封材料耐老化 可适用多种介质。
品牌名称 上海湖泉阀门
产品型号 D941F46、D941F4、D941PO
公称通径 DN40~DN500
压力范围 PN10-PN16
阀体材质 铸铁,铸钢,不锈钢

全衬四氟电动法兰蝶阀D941F46/F4-16C DN200型号 产品概述:聚四氟乙烯衬里蝶阀,采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;...全衬四氟电动法兰蝶阀D941F46/F4-16C DN200产品的详细参数、实时报价、行情走势、优质商品批发/供应信息,您还可以免费查询、发布询价信息等。根据不同工况条件选择不同的衬里阀体...全衬四氟电动法兰蝶阀D941F46/F4-16C DN200阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;只有全塑阀座与衬塑蝶板与介质接触,从而达到产品结构紧凑、外形美观,工...

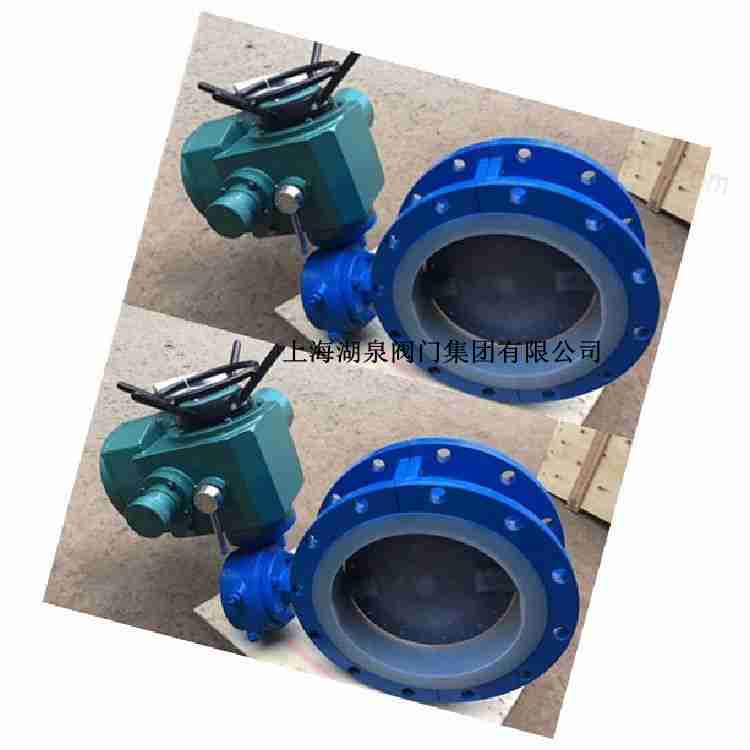

 衬四氟电动蝶阀
本公司专业生产全衬四氟电动法兰蝶阀D941F46/F4-16C DN200,本页主要概述了衬四氟电动蝶阀的产品外观及产品概述,描述了耐腐蚀电动蝶阀的产品技术参数及性能指标,欢迎来电咨询电动衬氟蝶阀的详细信息。公称压力:PN10-PN16 适用温度:≤150℃ 适用介质:硫酸、硝酸等腐蚀性介质 产品概述:法兰电动衬氟蝶阀有开关型和调节型二种,衬氟蝶阀与电动执行机构配套,输入控制信号(4~20mAD...产品名称:电动法兰衬氟蝶阀 型号:D941F46-16C 本阀为我公司生产的电动衬氟蝶阀该阀门是衬里防腐阀门的 基础上安装电动执行器以达到控制启闭的目的。

全衬四氟电动法兰蝶阀D941F46/F4-16C DN200技术参数及执行标准
衬里蝶阀
连接形式  对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式  手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力  PN1.0Mpa、PN1.6Mpa
阀门材料  灰铸铁、碳钢、不锈钢
衬里材料  PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质  详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度  (℃) -15~150℃
设计制造  GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度  GB/T 12221-89
连接法兰  JB/T 82.1-94、GB/T9113.1-2000
压力试验  GB/T 13927-1992
公称通径 标准值 参考值
DN (mm) NPS (inch) L D D1 D2 f   Z-φd D0 H W(kg)
PN1.6(MPa)
40 11/2 106 145 110 85 3 18 4-φ18 160 140 10
50 2 108 160 125 100 3 20 4-φ18 200 160 12
65 21/2 112 180 145 120 3 20 4-φ18 250 160 13
80 3 114 195 160 135 3 22 8-φ18 260 170  14
100 4 127 215 180 155 3 24 8-φ18 300 180 16
125 5 140 245 210 185 3 26 8-φ18 300 275 18
150 6 140 280 240 210 3 28 8-φ23 200 295  42
200 8 152 335 295 265 3 30 12-φ23 200 320  78
250 10 250 405 355 320 3 32 12-φ25 240 385  120
300 12 270 460 410 375 4 34 12-φ25 240 390  145
350 14 290 520 470 435 4 38 16-φ25 240 460  202
400 16 310 580 525 485 4 40 16-φ30 280 510  235
450 18 330 640 585 545 4 44 20-φ30 280 540  368
500 20 350 705 650 608 4 46 20-φ34 320 570  420
600 24 390 755 770 718 5 54 24-φ41 320 660 750
700 28 430 840 840 788 5 54 24-φ41 360 710 1028
800 32 470 910 950 898 5 54 24-φ41 380 780 1690
900 36 510 1120 1050 998 5 54 28-φ41 400 885 1815
1000 40 550 1255 1170 1110 5 60 28-φ48 500 990 2050
 湖泉阀门全衬四氟电动法兰蝶阀D941F46/F4-16C DN200也可以根据客户要求进行来单订做。客户至上、满足客户的要求就是我们永远的目标。 已建立了完善的质保体系和完整的售后服务机构。用现代化企业管理模式来指导我们日常行为工作。为用户提供全程、 服务的公司宗旨,使您在拥有一个好产品的同时更拥有放心的服务。从选型到售后,我们可为您提供解决方案。 我们一直在努力并且希望为您提供:详细的售前技术指导和选型、按质按量按时的售中合同执行服务、专业快捷及时的售后服务。
