d943h-10C/16C dn800大口径电动三偏心硬密封蝶阀

[ 2021-11-09 ]
d943h-10C/16C大口径电动三偏心硬密封蝶阀生产厂家采用的弹性密封圈和三偏心多层次金属硬密封结构,广泛应用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的性,使用寿命长,本阀具有双向密封功能,产品符合GB/T13927-92阀门压力试验标准。

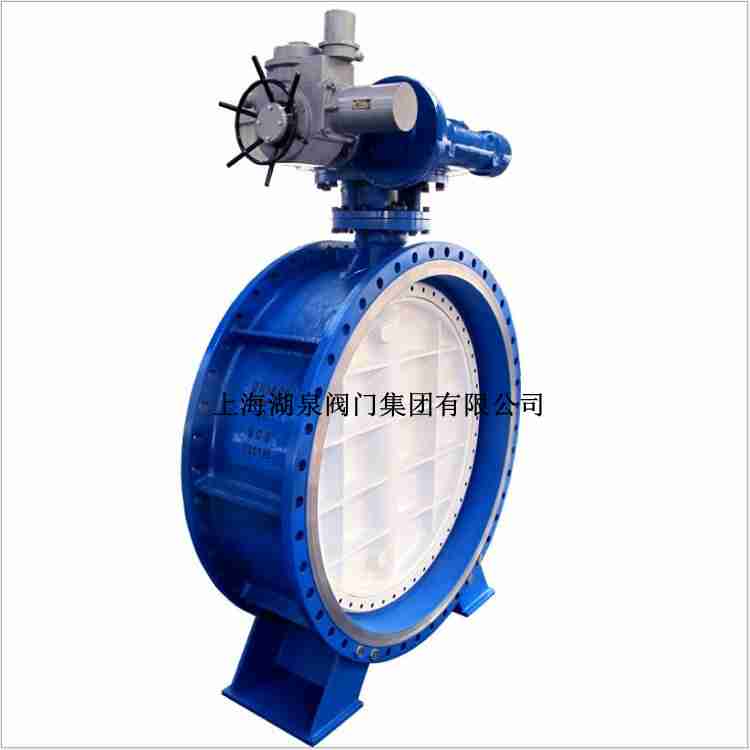

dn800大口径电动三偏心硬密封蝶阀
 湖泉阀门厂家d943h-10C/16C大口径三偏心硬密封电动蝶阀它具有很多优点:本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。阀体不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。可以多工位(旋转90°或180°)安装,便于用户使用。用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。 公称压力或压力级:PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公称通径或口径:DN40~2000 连接方式:法兰连接、对夹连接、对焊连接及凸耳对夹连接适用温度:-196℃~700℃ 驱动方式:手动、蜗轮传动、气动、电动、液动、气液联动、电液联动阀体材料:HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

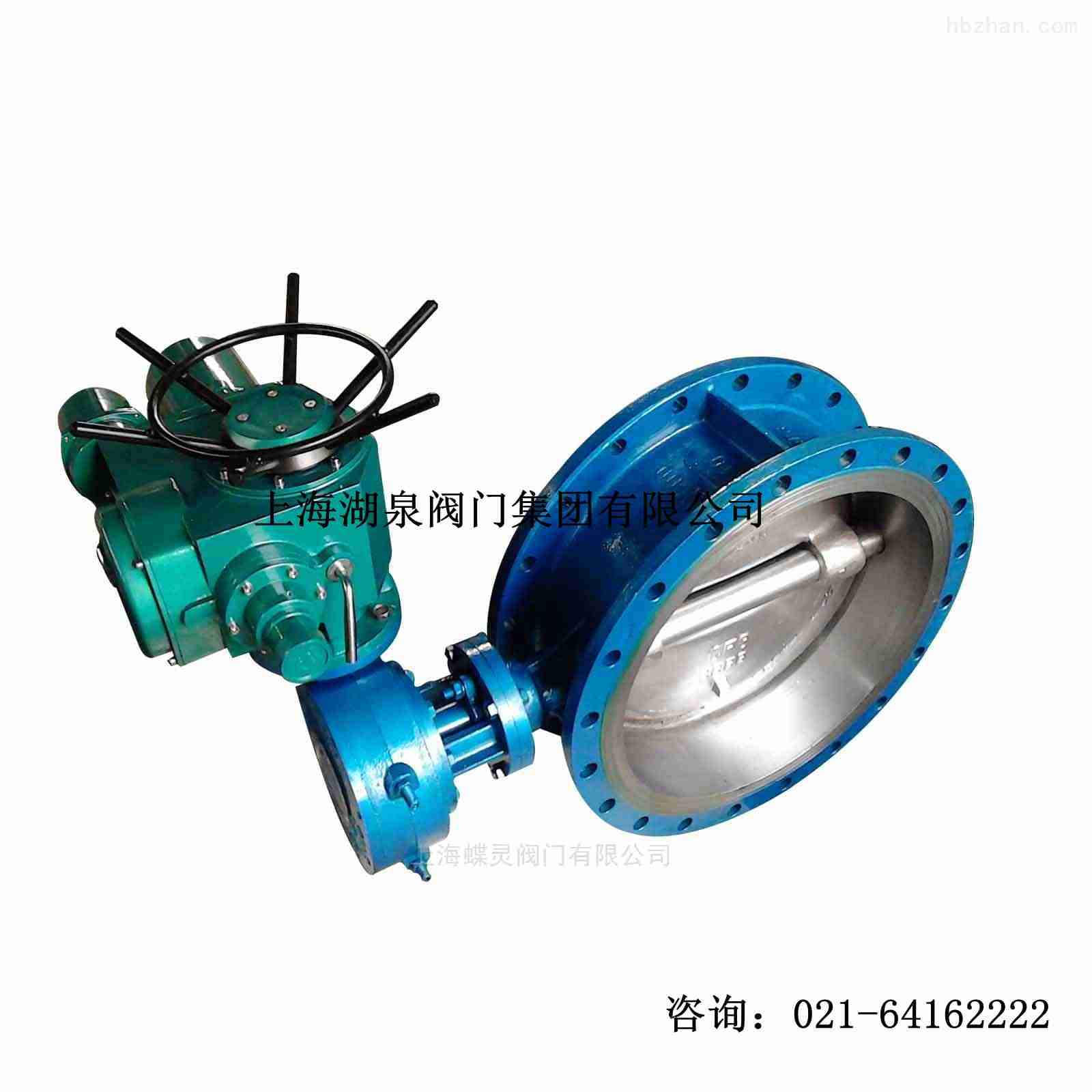

d943h-10C/16C dn800大口径电动三偏心硬密封蝶阀
d943h-10C/16C大口径电动三偏心硬密封蝶阀产品技术参数
产品名称 电动法兰式硬密封蝶阀
产品型号 D943H、D943Y、D943W
公称通径 DN40~DN1400
压力范围 1.0MPa-4.0MPa
阀体材质 铸钢、不锈钢304/316/316L

公称通径DN 外形尺寸 连接尺寸
L H D43H/D343H/D643H/D943H PN0.6MPa PN1.0MPa
H3 A3 B3 D D1 Z-d D D1 Z-d
50 108 150 112 530 250 255 140 110 4-14 165 125 4-18
65 112 170 115 530 250 255 160 130 4-14 185 145 4-18
80 114 180 120 565 250 255 190 150 4-18 200 160 8-18
100 127 190 138 600 250 255 210 170 4-18 220 180 8-18
125 140 200 164 640 250 255 240 200 8-18 250 210 8-18
150 140 210 175 705 300 315 265 225 8-18 285 240 8-22
200 152 230 208 775 300 315 320 280 8-18 340 295 8-22
250 165 250 243 945 300 315 375 335 12-18 395 350 12-22
300 178 270 283 1070 300 315 440 395 12-22 445 400 12-22
350 190 290 310 1140 300 315 490 445 12-22 505 460 16-22
400 216 310 340 1210 300 315 540 495 16-22 565 515 16-26
450 222 330 380 1335 575 714 595 550 16-22 615 565 20-26
500 229 350 410 1415 575 714 645 600 20-22 670 620 20-26
600 267 390 470 1605 656 810 755 705 20-26 780 725 20-30
700 292 430 550 1844 656 810 860 810 24-26 895 840 24-30
800 318 470 640 2040 656 810 975 920 24-30 1015 950 24-33
900 330 510 710 2255 785 863 1075 1020 24-30 1115 1050 28-33
1000 410 550 770 2380 785 863 1175 1120 28-30 1230 1160 28-36
1200 470 630 890 2640 785 863 1405 1340 32-33 1455 1380 32-39
1400 530 710 920 2886     1630 1560 36-36 1675 1590 36-42
1600 600 790 1085 3156     1820 1760 40-36 1915 1820 40-48
1800 670 870 1230 3421     2045 1970 44-39 2115 2020 44-48
2000 760 950 1350 3685     2265 2180 48-42 2325 2230 48-48
