电动蝶阀D943H-10c dn900产品技术参数

[ 2021-11-22 ]
是一家电动蝶阀D943H-10c dn900产品生产厂家,产品技术参数采用三偏心密封结构,阀座和蝶板几乎没有磨损,密封功能更紧密,更紧密。密封圈由不锈钢制成。该产品具有硬金属密封和弹性密封的双重优点。它在低温高温下具有优异的密封性能,具有耐腐蚀,使用寿命长的特点。盘板密封面采用钴基硬质合金焊接而成,密封面耐磨,使用寿命长。蝶板采用桁架结构,强度高,流通面积大,流动阻力小。具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以在任何方向安装,驱动单元可在多个工位旋转90°或180°,方便用户使用。

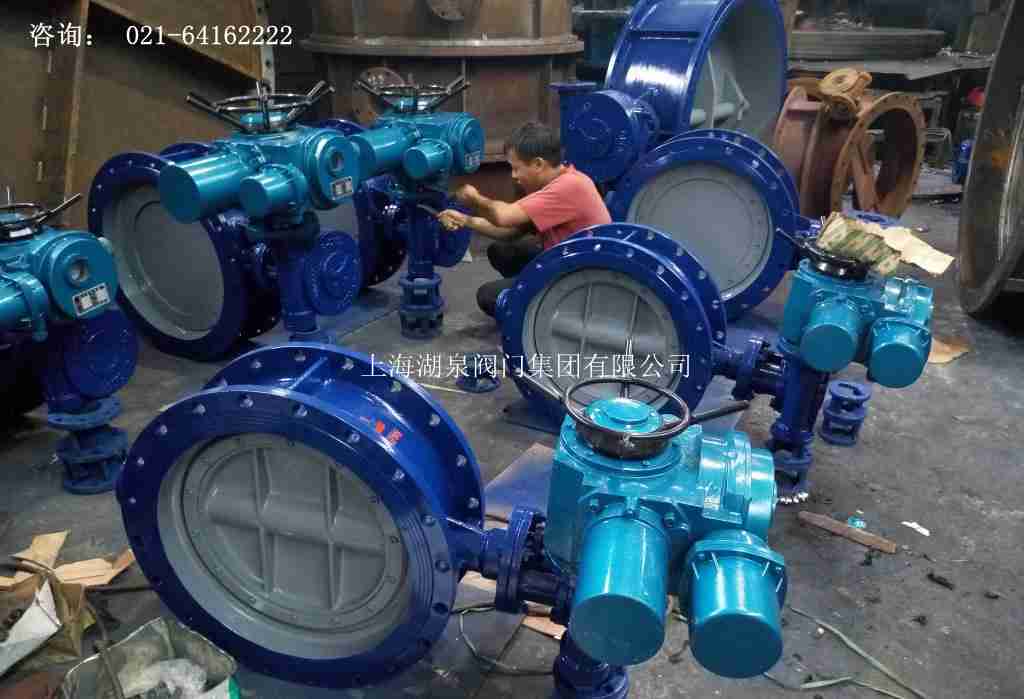

 电动蝶阀D943H-10c dn900
上海湖泉阀门厂家D943H-10/16C DN900电动蝶阀生产厂家规格 :湖泉阀门有限公司主营:铸钢D943H-10/16C DN1200,不锈钢D943W-10/16P DN80,铸钢D943H-10/16C DN80,铸钢D943H-10/16C DN900,铸钢D943H-10/16C DN800,铸钢D943H-10/16C DN1600,不锈钢D943W-10/16P DN250,铸钢D943H-10/16C DN400,不锈钢D943W-10/16P DN800,不锈钢D943W-10/16P DN300,不锈钢D943W-10/16P DN500,铸钢D943H-10/16C DN2200,等系列产品!

电动蝶阀D943H-10c dn900产品作用形式: 普通开关型、调节型(4~20mA)环境温度: -30℃~+70℃电源电压: AC220V、AC380V(其他定制DC24等)50/60Hz防护等级: IP67、IP68可选功能选项 (可选)防 爆 型: 防爆等级:dⅡBT3/T4信号反馈: 有源信号、S无源信号带加热器: 可在潮湿环境中干燥执行器内元件(可选)手动功能: 电动执行器带有手动开阀、关阀功能调 节 型: 输入4~20mA信号,实现阀门调节功能备注: 电动执行器参数请另参考所选配的电动执行器资料。

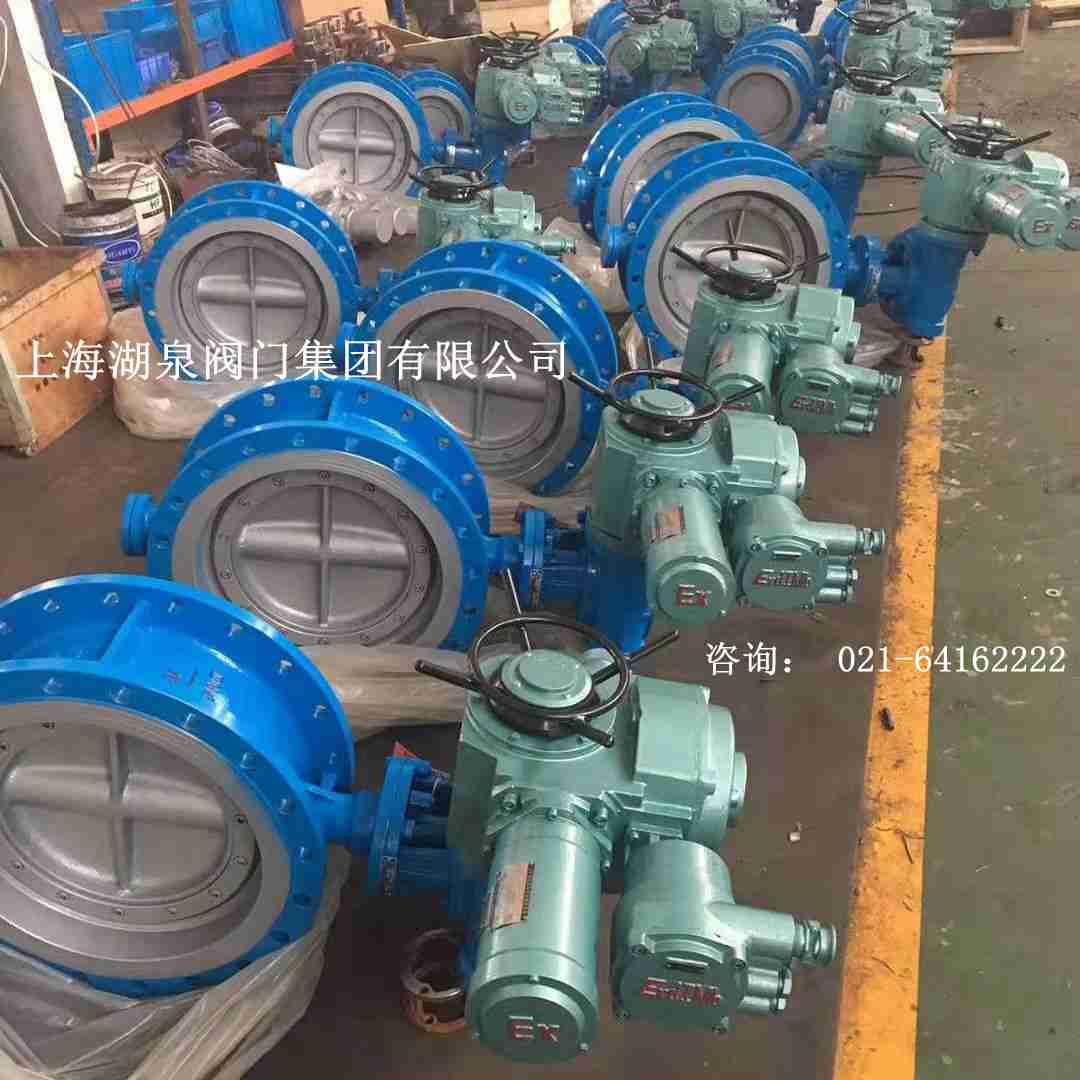

 D943H-10c dn900
三偏心多层次硬密封法兰蝶阀电动蝶阀D943H-10c dn900产品具有结构简单、体积小、重量轻、材料耗用省,系长寿命、节能型蝶阀,其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,D943H产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,它具有良好的流体控制特性和关闭密封性能。D943H产品广泛地应用冶金、电力、石油、化工、空气、煤气以及给排水等腐蚀性介质的管道上。D943H采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

我公司型号有:电动蝶阀,气动蝶阀,高温蝶阀,三偏心蝶阀, 中线式蝶阀, 对夹式蝶阀, 法兰式蝶阀,双偏心蝶阀关键词:D941,D942,D943,D641,D642,D643X,D641H,蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。D943H-10c dn90不仅结构简单、、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速,并且还可以同时具有良好的流量调节功能和关闭密封特性,使用非常广。其使用的品种和数量仍在继续扩大,并向高温、高压、大口径、高密封性、长寿命、优良的调节特性。

D943H-10c dn900产品技术参数
公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565 M24 585 M27 600 M33
500 127 1020 410 620 M24 650 M30 660 M33
600 154 1225 470 725 M27 770 M33 770 M36
700 165 1355 550 840 M27 840 M33 875 M39
800 190 1470 640 950 M30 950 M36 990 M45
900 203 1545 710 1050 M30 1050 M36 1090 M45
1000 216 1795 770 1160 M33 1170 M39 1210 M52
1200 254 1965 890 1380 M36 1390 M45 1420 M52
