蝶阀型号规格,尺寸对照表

[ 2022-01-07 ]

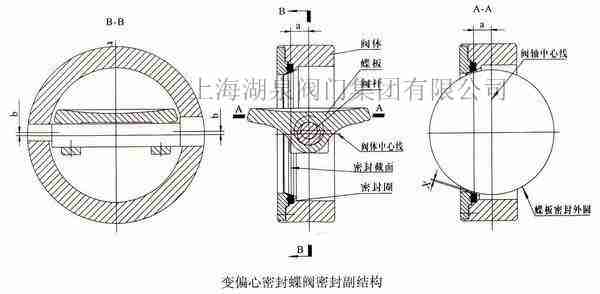

蝶阀型号规格,尺寸对照表蝶阀型号有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驱动方式分为电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀,按结构形式分为中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀,密封面材质分为软密封蝶阀,密封副由非金属软质材料对非金属软质材料构成,密封副由金属硬质材料对非金属软质材料构成,金属硬密封蝶阀的密封副由金属硬质材料对金属硬质材料构成。
蝶阀型号
上海湖泉蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,蝶阀结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便、使用寿命长、可以多工位安...蝶阀型号按照顺序由附加代号+编制代号+传动方式代号+连接形式代号+结构形式代号+密封材料代号+工作压力等级表示+阀体材质代号组成。具体每一个代号的表示方法如蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀型号都有哪些?下面让我们一起来了解一下电动蝶阀吧。上海湖泉硬密封蝶阀概述 硬密封蝶阀为偏心金属密封结构,密封形...工业管道蝶阀的种类及规格不计其数,对于蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改变以及耐温耐压耐腐对材质的要求提高,为方便用户在工业中对蝶阀的正确选型...
蝶阀厂家
上海湖泉阀门蝶阀规格及型号大全

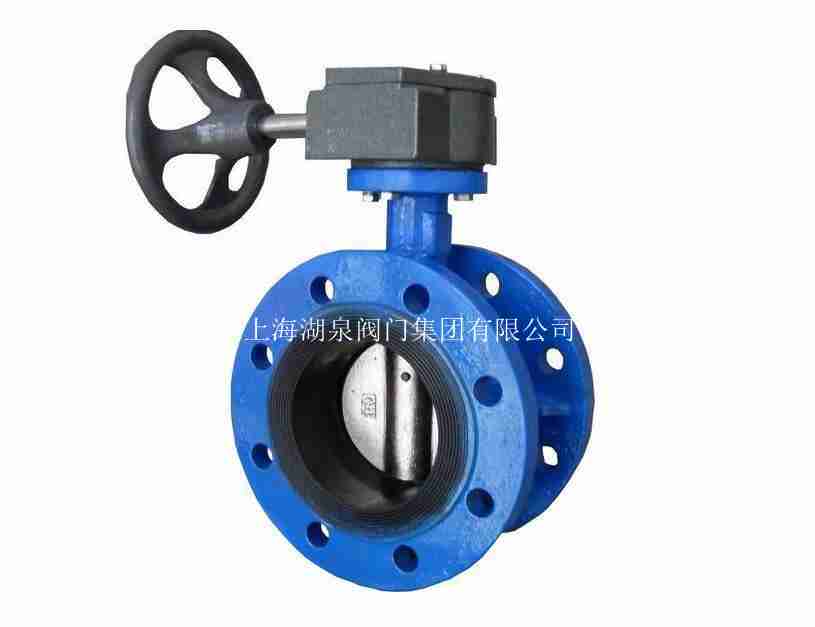

型号:D71X/F口径:40~800压力:1.6MPa材质:铸铁、铸钢、不锈钢法兰式蝶阀
型号:D41X/D43H口径:50~1200压力:1.6MPa-4.0MPa材质:铸铁、铸钢、不锈钢气动硬密封蝶阀
型号:D673H/D643H口径:50~2000 压力:1.6MPa-4.0MP材质:铸铁、铸钢、不锈钢
气动软密封蝶阀型号:D6(7.4)1X口径:50~2000压力:1.6MPa材质:铸铁、铸钢、不锈钢
电动对夹蝶阀型号:D(3.6.9)71X/D(3.6.9)73H口径:50-2000压力:1.6MPa-4.0MPa材质:铸铁、铸钢、不锈钢
电动法兰蝶阀型号:D941X/D943H口径:50-2000压力:1.6MPa-4.0MPa材质:铸铁、铸钢、不锈钢
电动硬密封蝶阀型号:D(3.6.9)43H/D(3.6.9)73H口径:50-2000压力:1.6MPa-4.0MPa材质:铸铁、铸钢、不锈钢
电动软密封蝶阀型号:D(3.6.9)41X/D(3.6.9)71X口径:50-2000压力:1.6MPa材质:铸铁、铸钢、不锈钢
对夹软密封蝶阀型号:D(3.6.9)71X/F/J口径:50~800压力:1.6MPa材质:铸铁、铸钢、不锈钢
对夹硬密封蝶阀型号:D(3.6.9)73H口径:50~1200压力:1.6MPa-4.0MPa材质:铸铁、铸钢、不锈钢
法兰软密封蝶阀型号:D(3.6.9)41X口径:50~2000压力:1.6MPa材质:铸铁、铸钢、不锈钢
气动调节蝶阀型号:D643/73H口径:DN50-1200压力:1.6MPa材质:铸铁、铸钢、不锈钢
电动调节蝶阀型号:ZDRWG口径:DN50-1000压力:1.6MPa材质:铸铁、铸钢、不锈钢
衬胶蝶阀型号:D71J/D371J口径:DN40-2000压力:1.6MPa材质:球墨铸铁、铸钢、合金钢、不锈钢
气动通风蝶阀型号:D641W口径:50-2000压力:1.0MPa材质:铸钢、锻钢、不锈钢
 蝶阀价格
上海湖泉蝶阀型号有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驱动方式分为电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀,按结构形式分为中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀,密封面材质分为软密封蝶阀,密封副由非金属软质材料对非金属软质材料构成,密封副由金属硬质材料对非金属软质材料构成,金属硬密封蝶阀的密封副由金属硬质材料对金属硬质材料构成。

蝶阀型号规格,尺寸对照表
型号 公称通径DN 结构尺寸/MM 阀体材质 适用温度/℃ 适用介质
In MM L H D0
D71X-10 40 35 164 255 灰铸铁 ≤200 蒸汽、水
2 50 43 240 255
65 46 250 255
3 80 49 260 255
4 100 56 275 290
5 125 64 300 290
6 150 70 320 305
8 200 71 450 350
10 250 76 480 400
12 300 83 590 400
D71X-16 40 35 164 255 灰铸铁 ≤200 煤气、水
2 50 45 174 255
65 48 174 255
3 80 48 189 255
4 100 54 222 290
5 125 58 257 290
6 150 58 286 305
8 200 62 330 350
D71X-25 40 35 155 180 灰铸铁 ≤200 蒸汽、水
2 50 43 160 200
65 46 175 230
3 80 49 190 250
4 100 56 205 270
5 125 64 220 300
6 150 70 235 350
8 200 71 320 400
D71X-40 40 33 155 180 灰铸铁 ≤200 蒸汽、水
2 50 43 160 200
65 46 175 230
3 80 49 190 270
4 100 56 205 300
5 125 64 220 350
6 150 70 235 380
8 200 71 450 400

 蝶阀型号规格,尺寸对照表主要参数
通径 主要尺寸 O.25MPa 0.6MPa 1.OM Pa
mm inch L H H 1 D D 1 Z-φd b×f D D1 Z-φd b×f D D1 Z-φ d b×f
50 2 108 75 200 140 11O 4-φ14 16×3 140 110 4-φ14 16×3 165 125 4-φ18 20×3
65 21/2 112 93 210 160 130 4-φ14 16×3 160 130 4-φ14 16×3 185 145 4-φ18 20×3
80 3 114 98 226 190 150 4-φ18 18×3 190 150 4-φ18 18×3 200 160 8-φ18 20×3
100 4 127 130 250 210 170 4-φ18 18×3 210 170 4-φ18 18×3 220 180 8-φ18 22×3
125 5 140 165 295 240 200 8-φ18 20×3 240 200 8-φ18 20×3 250 210 8-φ18 22×3
150 6 140 175 315 260 225 8-φ18 20×3 265 225 8-φ18 20×3 285 240 8-φ22 24×3
200 8 152 220 380 320 280 8-φ18 22×3 320 280 8-φ18 22×3 340 295 8-φ22 24×3
250 10 165 250 405 375 335 12-φ18 24×3 375 335 12-φ18 24×3 395 350 12-φ22 26×3
300 12 178 300 480 440 395 12-φ22 24×4 440 395 12-φ22 24×4 445 400 12-φ22 26×4
350 14 190 330 545 490 445 12-φ22 24×4 490 445 12-φ22 24×4 505 460 16-φ22 26×4
400 16 216 360 550 540 495 16-φ22 24×4 540 495 16-φ22 24×4 565 515 16-φ26 26×4
450 18 222 380 620 595 550 16-φ22 24×4 595 550 16-φ22 24×4 615 565 20-φ26 28×4
500 20 229 410 680 645 600 20-φ22 26×4 645 600 20-φ22 26×4 670 620 20-φ26 28×4
600 24 267 460 750 755 705 20-φ26 26×5 755 705 20-φ26 26×5 780 725 20-φ30 30×4
700 28 292 530 820 860 810 24-φ26 26×5 860 810 24-φ26 26×5 895 840 24-φ30 30×5
800 32 318 610 91O 975 920 24-φ30 26×5 975 920 24-φ30 26×5 1015 950 24-φ33 32×5
900 36 330 640 930 1075 1020 24-φ30 26×5 1075 1020 24-φ30 26×5 1115 1050 28-φ33 34×5
1000 40 410 720 980 1175 1120 28-φ30 26×5 1175 1120 28-φ30 26×5 1230 1160 28-φ36 34×5
1200 48 470 820 1220 1375 1320 32-φ30 26×5 1405 1340 32-φ33 28×5 1455 1380 32-φ39 38×5
1400 56 530 930 1310 1575 1520 36-φ30 26×5 1630 1560 36-φ36 32×5 1675 1590 36-φ42 42×5
1600 64 600 80 1460         1830 1760 40-φ36   1915 1820 40-φ48 62×5
1800 72 670 1090 1560         2045 1970 44-φ39   2115 2020 44-φ48
2000 80 760 1190 1670         2265 2 1 80 48-φ42   2325 2230 48-φ48
