电动蝶阀的型号和结构详细图解

[ 2022-06-22 ]

蝶阀、电动蝶阀的型号和结构详细图解我们常见的蝶阀型号如下：通风蝶阀的型号： D341H、D341W；三偏心对夹硬密封蝶阀的型号： D73H、D373H、D673H、D973H；中线蝶阀的型号： D41X、D341X、D641X、D941X；中线对夹蝶阀的型号： D71X、D371X、D671X、D971X。电动蝶阀的型号:D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W等。

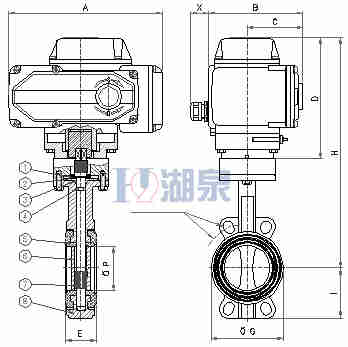

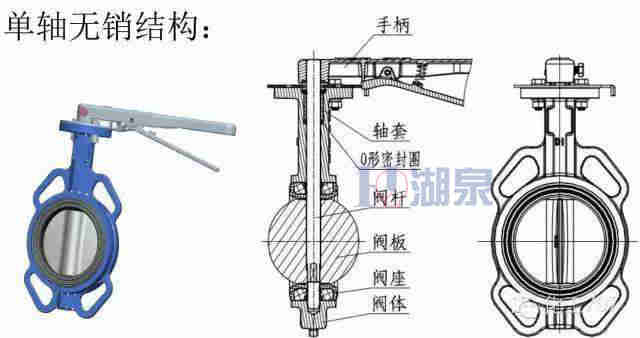

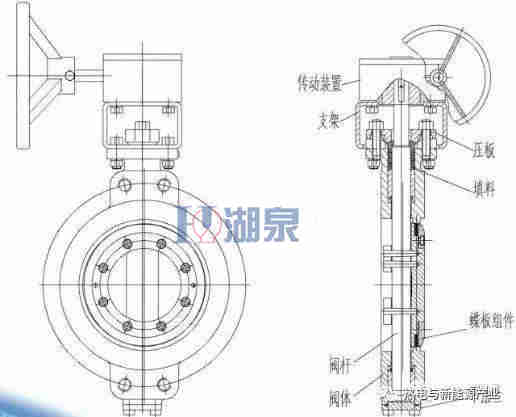

电动蝶阀结构图、电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。按结构形式分电动蝶阀结构图电动蝶阀是应用在自动控制系统中的一种调节阀装置。该电动阀的控制原理是可以根据电源的信号来起到对阀门的关闭进行主导和控制。在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能蝶阀主要由阀体、阀杆、碟板和密封圈组成，阀体呈圆筒形，轴向长度短，内置碟板。

我们常讲的蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种电动阀门，蝶阀的蝶板安装在管道的直径方向上，在蝶阀阀体圆柱形通道内，通过圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，党旋转到90°时，它的阀门则程全开状态，改变碟板的偏转角度，就可以控制介质的流量。

因此我们在选择电动蝶阀时，应充分考虑管路系统受压力损失的影响，还应该考虑关闭时蝶板承受管道介质压力的坚固性。另外还必须考虑在高温下弹性阀座材料所承受工作温度的限制。电动蝶阀的结构长度和总体高度较小，开启和关闭速度快，它具有良好的流体控制特性等特点，电动蝶阀的结构原理最适合制作大口径电动阀门。当要求电动蝶阀作控制流量使用时，最重要的是正确选择电动蝶阀的尺寸和类型，使之能够恰当地、有效地工作。
