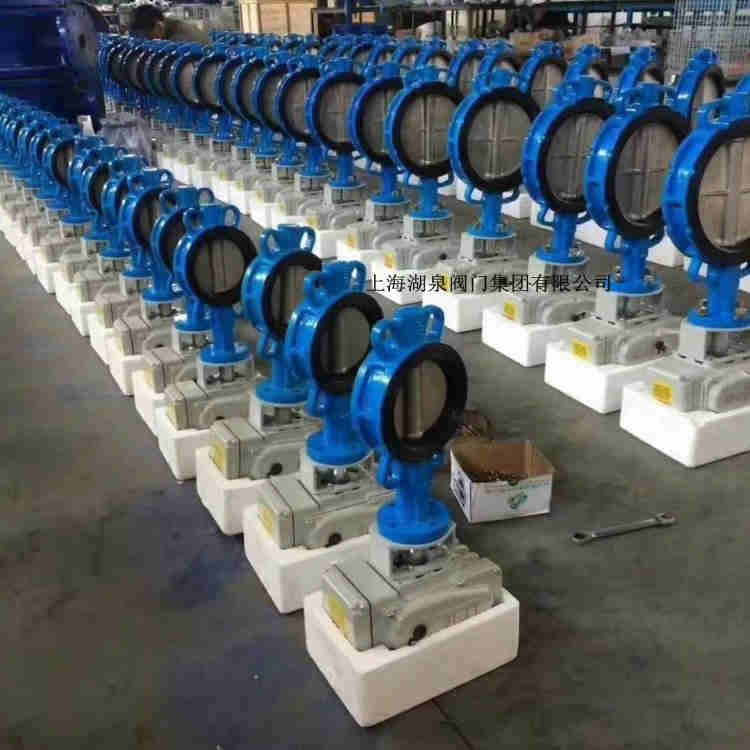

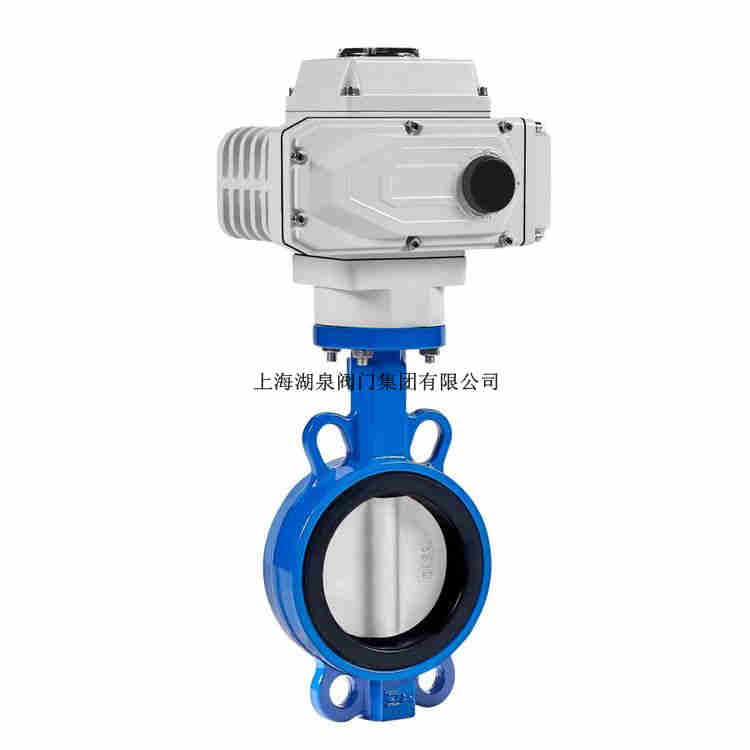

蝶阀D971X-16/DN100型号规格及结构详细图解型号D971X-16P结构形式垂直板式 口径40-1200公称通径50 安装尺寸50规格40-1200 D971X-16P DN100 不锈钢304电动带阀位信号反馈软密封蝶阀 D971X电动对夹式软密... D971X-16 DN100电动软密封蝶阀产品概述 本公司的D971X电动软密封蝶阀是采用一体化结构,接入220VAC电源即可控制运转,也可以加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制... 用一体化结构,接入220VAC电源即可控制运转,也可以加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。它具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大等优点。
湖泉阀门D971X-16Q
电动蝶阀在工业自动化控制领域中起到很大的作用。它属于电动阀门和电动调节蝶阀中的一个品种。它广泛用于纺织、电站、石油化工、供热制冷、冶金、轻工、环保等行业。D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门—手机控制D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门不锈钢 连接形式 法兰 结构形式 垂直板式 公称通径 10 3C阀门类别 工业 规格 DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN500电动蝶阀D971X-16 ... 型号 D971X-16Q-DN100 、电动蝶阀D971X-16Q产品明: 对夹式软密封电动蝶阀,结构紧凑,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工等设备上。
电动蝶阀D971X-16/DN100型号规格及结构详细图解主要技术参数
公称通经DN(mm) |
50~2000 |
50~1600 |
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用温度 |
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
泄漏率 |
符合GB/T13927-92标准 |
驱动方式 |
蜗轮传动、电动、气动、液动 |
电动蝶阀D971X-16/DN100型号规格及结构详细图解主要零部件材料
零件名称 |
材料 |
阀体 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
阀轴 |
2Cr13 |
密封圈 |
丁腈耐油橡胶 |
填料 |
柔性石墨 |

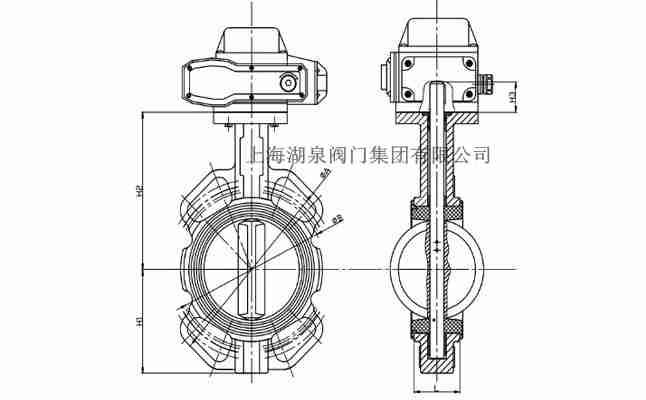

电动蝶阀D971X-16/DN100型号规格及结构详细图解主要外形尺寸
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
DO |
n-Фd |
DO |
n-Фd |
DO |
n-Фd |
50 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
350 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
400 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
450 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
500 |
127 |
343 |
1226 |
546 |
481 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
600 |
154 |
413 |
1394 |
546 |
556 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
700 |
165 |
478 |
1534 |
546 |
556 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
800 |
190 |
525 |
1159 |
546 |
556 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
900 |
203 |
585 |
1748 |
617 |
706 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
1000 |
216 |
640 |
1805 |
632 |
706 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
1200 |
254 |
755 |
2035 |
632 |
706 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48
|
