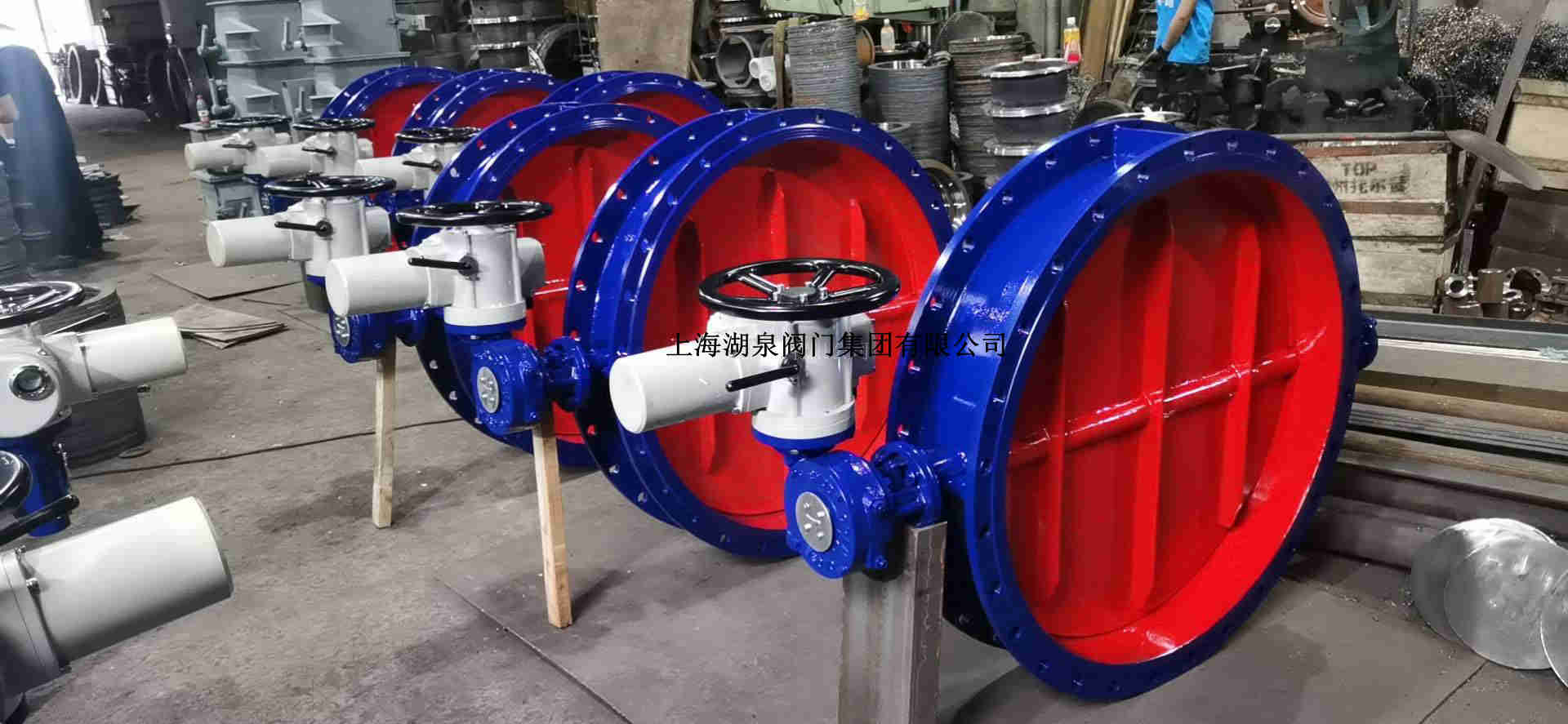

dn600 d941w-1c
电动蝶阀代表什么含义呢?
D941W-1C意思是:
dn600 :口径600
D:蝶阀
9:驱动方式为电动
4:法兰连接
1:垂直板式
W:密封面材料由阀体直接加工
1:公称压力0.1Mpa
C:阀体材质为碳钢

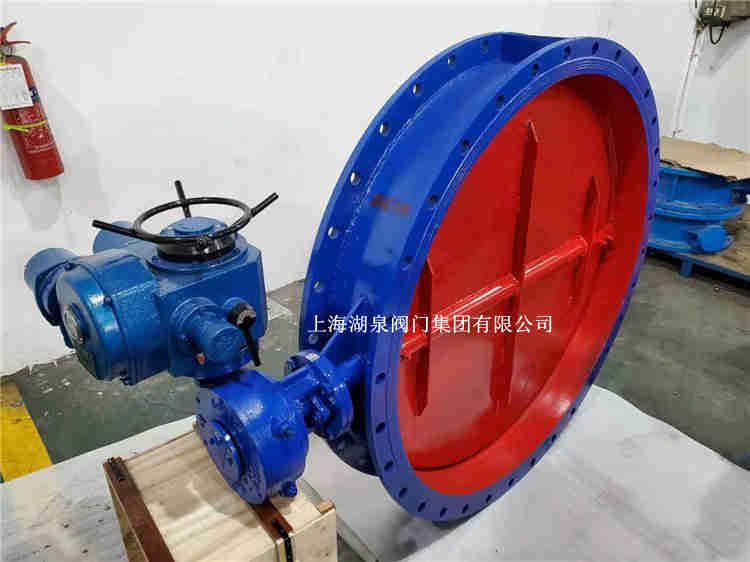

dn600 d941w-1c
电动蝶阀主要技术参数
公称通径DN(mm) |
DN50~DN2000 |
公称压力PN(MPa) |
0.1、0.25、0.6 |
阀芯转角 |
0~70° |
作用形式 |
电开式或电闭式 |
流量特性 |
近似等百分比 |
允许压差Mpa |
0.6 |
d941w-1c电动蝶阀主要型号
D941W-1C DN100/D941W-1C DN125/D941W-1C DN150/D941W-1C DN200/D941W-1C DN250/D941W-1C DN300/D941W-1C DN350/D941W-1C DN400/D941W-1C DN450/D941W-1C DN500/D941W-1C DN600/D941W-1C DN700/D941W-1C DN800/D941W-1C DN900/D941W-1C DN1000/D941W-1C DN1100/D941W-1C DN1200/D941W-1C DN1300/D941W-1C DN1400/D941W-1C DN1500/D941W-1C DN1600/D941W-1C DN1700/D941W-1C DN1800/D941W-1C DN1900/D941-1C DN2000
dn600 d941w-1c电动蝶阀主要外形尺寸
公称通径 |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
0.05MPa和0.25MPa |
0.6MPa |
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
50 |
2 |
108 |
70 |
418 |
250 |
225 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
65 |
21/2 |
112 |
80 |
438 |
250 |
225 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
80 |
3 |
114 |
95 |
466 |
250 |
225 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
100 |
4 |
127 |
105 |
486 |
250 |
225 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
125 |
5 |
140 |
120 |
516 |
325 |
245 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
150 |
6 |
140 |
132 |
541 |
325 |
245 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
200 |
8 |
152 |
160 |
779 |
325 |
245 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
250 |
10 |
165 |
187 |
836 |
363 |
313 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
300 |
12 |
178 |
220 |
901 |
363 |
313 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
350 |
14 |
190 |
245 |
954 |
363 |
313 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
400 |
16 |
216 |
270 |
1003 |
363 |
313 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
450 |
18 |
222 |
297 |
1058 |
465 |
439 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
500 |
20 |
229 |
322 |
1111 |
546 |
556 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
600 |
24 |
267 |
377 |
1233 |
546 |
556 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
700 |
28 |
292 |
430 |
1338 |
546 |
556 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
800 |
32 |
318 |
487 |
1452 |
546 |
556 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
900 |
36 |
330 |
537 |
1588 |
632 |
706 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
1000 |
40 |
410 |
587 |
1689 |
632 |
706 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
1200 |
48 |
470 |
702 |
1938 |
632 |
706 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
1400 |
56 |
530 |
782 |
2670 |
790 |
1338 |
1575 |
1520 |
36-30 |
1630 |
1560 |
36-36 |
1600 |
64 |
600 |
895 |
2810 |
868 |
1476 |
1790 |
1730 |
40-30 |
1830 |
1760 |
40-36 |
1800 |
72 |
670 |
995 |
3020 |
868 |
1476 |
1990 |
1930 |
44-30 |
2045 |
1970 |
44-39 |
2000 |
80 |
760 |
1095 |
3220 |
965 |
1600 |
2190 |
2130 |
48-30 |
2265 |
2180 |
48-42 |
