D971X-16P dn150电动对夹式蝶阀使用说明书

[ 2022-08-09 ]
D971X-16P dn150电动对夹式蝶阀生产厂家, 我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。湖泉电动对夹式蝶阀D971X产品广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。它是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,用了多种零件材质配对,欢迎前来咨询和购买。

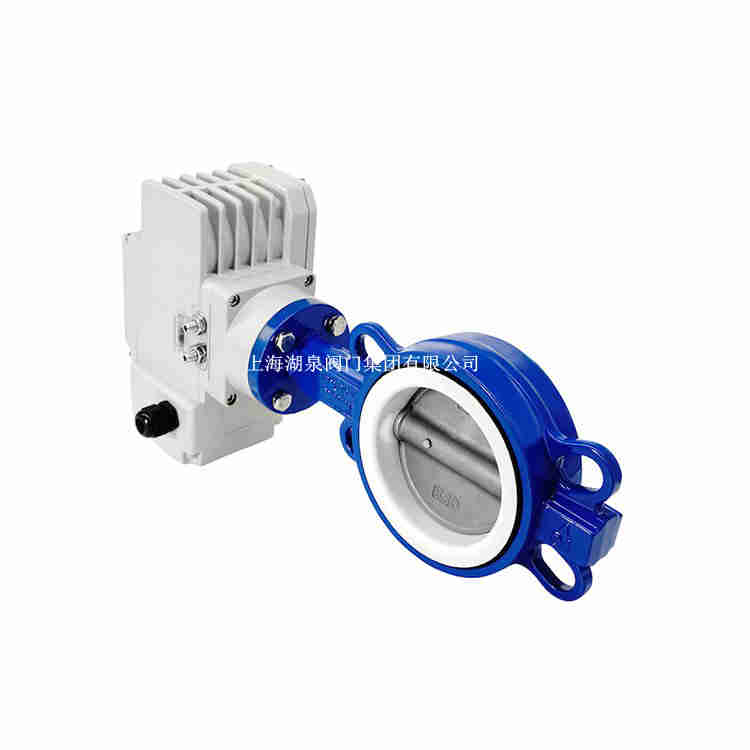

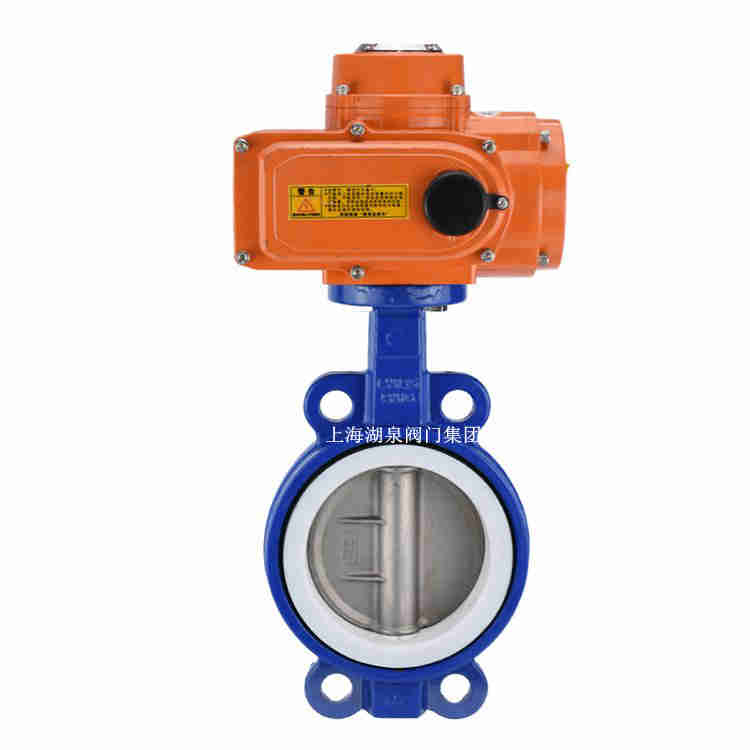

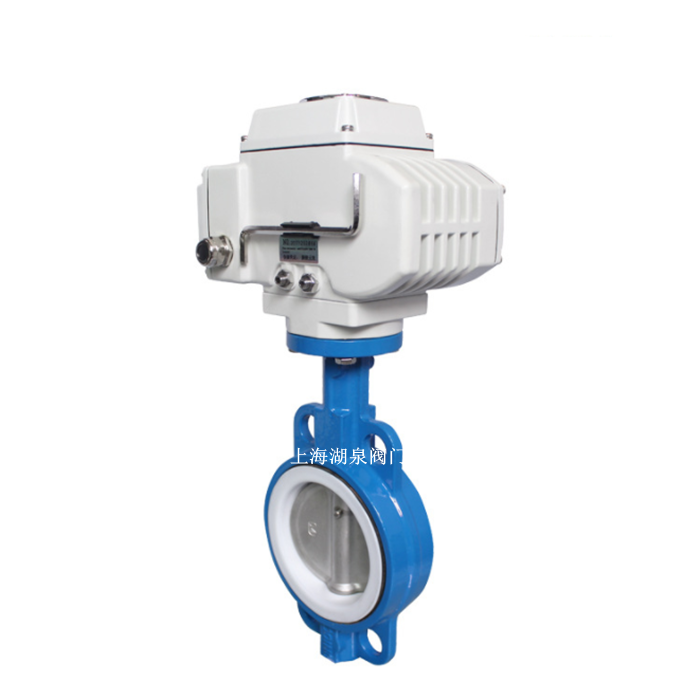

 D971X-16P dn150电动对夹式蝶阀
D971X-16P dn150电动对夹式蝶阀产品优点
1、设计新颖、合理、结构独特,重量轻,启闭迅速,操力矩小,操作方便,省力灵巧。
2、可以任何位置安装,维修方便。
3、密封件可以更换,密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、功能强劲:智能型、调节型、开关式。体积小巧:体积仅相当于同类产品的35%左右。
5、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
6、保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
7、智能数控:内置模块直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
对夹电动蝶阀
D971X-16P dn150电动对夹式蝶阀使用说明书
公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

D971X-16P dn150电动对夹式蝶阀技术参数
公称通径DN(mm)50~1200公称压力PN1.0、1.6MPa法兰标准JB/T79、GB/T9113、HG20594-97连接形式法兰式、对夹式阀板形式垂直板式流量特性近似快开型动作范围0~90°泄露量按GB/T4213-92,为Kv值的10-4基本误差±2.5%回差±2.5%死区1% (可调)可调范围50:1配置执行机构可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制),零件名称材料阀体球墨铸钢、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟阀杆2Cr13、不锈钢填料O型圈、柔性石墨
 电动对夹蝶阀
D971X-6/10/16电动对夹式封蝶阀主要外形连接尺寸  单位:mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-Фd DO n-Фd DO n-Фd
50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
