对夹式电动蝶阀外形尺寸，安装图

[ 2022-09-26 ]

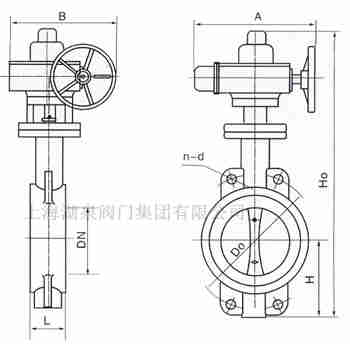

对夹式电动蝶阀外形尺寸连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	146	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62

对夹式电动蝶阀外形尺寸技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

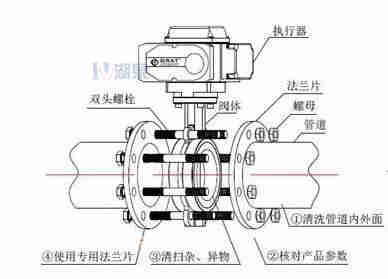

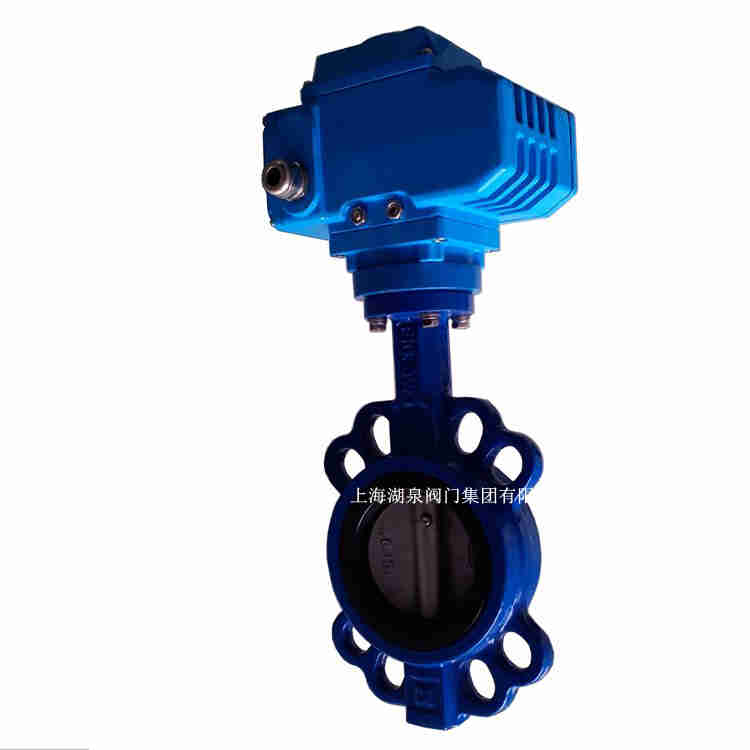

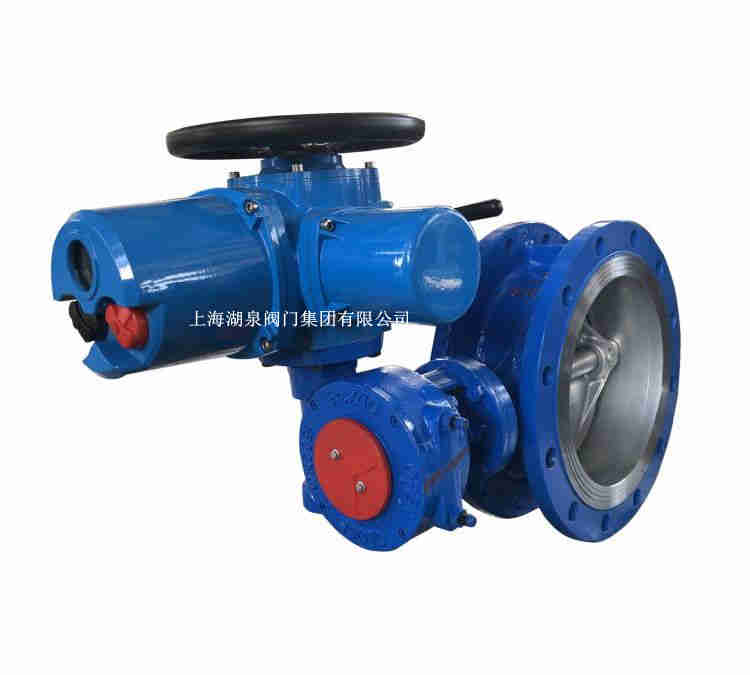

一、对夹式电动蝶阀外形尺寸安装方法步骤(左边是对夹式;右边是法兰式)：

1、检查蝶阀表面情况。
2、检查蝶阀铭牌上的参数，使用工况，实用介质，电源电压等。
3、安装前保证蝶阀处于关闭状态，防止在安装过程中蝶阀有杂质进入了密封圈，损坏了密封圈。
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母。
5、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
6、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。

1、首先将法兰密封圈固定在阀体上或者管道法兰上，然后将蝶阀放置于预安装的两片法兰之间;
2、将两端螺栓螺母分别轻轻插入两端对应的法兰孔；注意不要拧紧螺栓，(法兰式蝶阀需调整垫片位置)，确保角度和安装位置正确后，然后再将螺母对角稍加拧紧以校正法兰面的平面度;
3、将法兰利用点焊固定于管道上;如果是更换蝶阀，则可以直接拧紧螺栓;
4、阀门安装好后，手动操作一下阀门开启关闭是否正常。如果正常则说明管道和蝶阀没有干涉;
注：电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在接通电源前，要先手动启开到一半(50%)位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。
