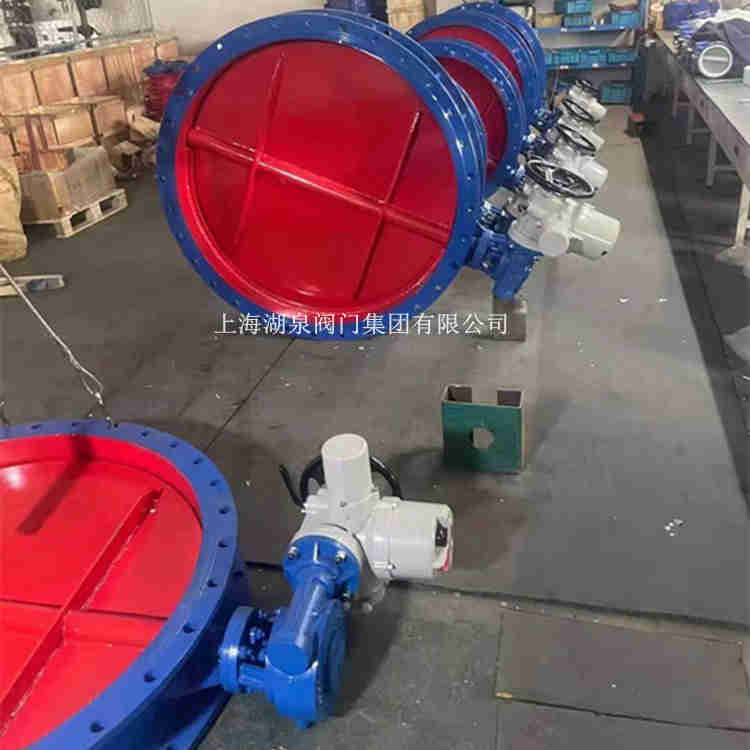

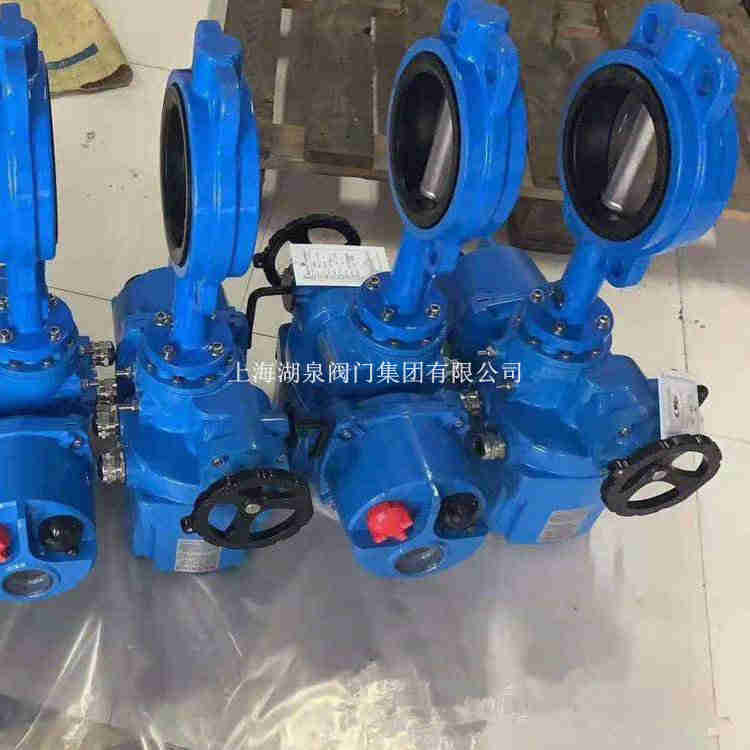

蝶阀有软密封的和硬密封的,也有对夹式的和法兰式的,不同类型的蝶阀,尺寸信息也有区别。以密封对夹蝶阀为例,手动蝶阀dn200的外形尺寸,口径、流量、扭矩、电压、防护等级。有这些参数很快就出来了。DN200电动蝶阀采用弹性密封圈和金属硬密封结构广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
具体尺寸如下DN:200 D:320 D1:280 L:152 H:960 H1:352 H2:480 b:22 n-d:8-18 ,法兰连接尺寸可根据客户现场或要求修改。
规格size |
尺寸(mm) |
重量(kg) |
mm |
inch |
A |
B |
C |
D |
D1 |
D2 |
N-M |
L |
Φ2 |
K |
E |
n-Φ1 |
f |
J |
W |
A型 |
LT型 |
25 |
1 |
110 |
55 |
33 |
24 |
85 |
85 |
4-M12 |
32 |
10 |
42 |
42 |
4-6 |
10 |
|
7 |
1.2 |
1.3 |
32 |
11/4 |
110 |
55 |
33 |
24 |
100 |
100 |
4-M16 |
32 |
10 |
42 |
42 |
4-6 |
10 |
|
7 |
1.4 |
1.6 |
40 |
1.5 |
125 |
73 |
33 |
39 |
110 |
110 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
1.8 |
2.1 |
50 |
2 |
125 |
73 |
43 |
52 |
125 |
125 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
2.3 |
2.8 |
65 |
2.5 |
136 |
82 |
46 |
64 |
145 |
145 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
3.3 |
4.1 |
80 |
3 |
142 |
91 |
46 |
78 |
160 |
160 |
8-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
3.7 |
5.2 |
100 |
4 |
163 |
106 |
52 |
104 |
180 |
180 |
8-M16 |
32 |
15.77 |
70 |
70 |
4-10 |
12 |
|
11.1 |
5.2 |
6.5 |
125 |
5 |
176 |
128 |
56 |
123 |
210 |
210 |
8-M16 |
32 |
18.92 |
70 |
70 |
4-10 |
12 |
|
12.7 |
7.5 |
8.6 |
150 |
6 |
196 |
143 |
56 |
155 |
240 |
240 |
8-M20 |
32 |
18.92 |
70 |
70 |
4-10 |
12 |
|
12.7 |
8.7 |
11 |
200 |
8 |
228 |
170 |
60 |
202 |
295 |
295 |
8-M20/12-M20 |
45 |
22.1 |
102 |
102 |
4-12 |
15 |
|
15.87 |
15 |
25 |
250 |
10 |
258 |
204 |
68 |
250 |
350 |
355 |
12-M20/12-M24 |
45 |
28.45 |
102 |
102 |
4-12 |
15 |
31.19 |
8 |
23 |
43 |
300 |
12 |
292 |
239 |
78 |
301 |
400 |
410 |
12-M20/12-M24 |
45 |
31.6 |
102 |
102 |
4-12 |
15 |
34.6 |
8 |
35 |
50 |
350 |
14 |
336 |
267 |
78 |
333.3 |
460 |
470 |
16-M20/16-M24 |
45 |
31.6 |
125 |
125 |
4-14 |
23 |
34.6 |
8 |
58 |
77 |
400 |
16 |
368 |
297 |
102 |
389.6 |
515 |
525 |
16-M24/16-M27 |
51 |
33.15 |
140 |
140 |
4-18 |
23 |
36.15 |
10 |
82 |
101 |
450 |
18 |
400 |
315 |
114 |
440.5 |
565 |
585 |
20-M24/20-M27 |
51 |
38 |
140 |
140 |
4-18 |
23 |
40.95 |
10 |
110 |
139 |
500 |
20 |
440 |
348 |
127 |
492 |
620 |
650 |
20-M24/20-M30 |
64 |
41.14 |
140 |
140 |
4-18 |
27 |
44.12 |
10 |
148 |
179 |
600 |
24 |
525 |
467 |
154 |
593 |
725 |
770 |
20-M27/20-M33 |
70 |
50.65 |
165 |
165 |
4-22 |
27 |
54.62 |
16 |
220 |
283 |
常见的
蝶阀型号如下:通风蝶阀的型号: D341H、D341W; 三偏心对夹硬密封蝶阀型号: D73H、D373H、D673H、D973H; 中线法兰蝶阀型号: D41X、D341X、D641X、D941X; 中线对夹蝶阀型号: D71X、D371X、D671X、D971X。公称通径(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380

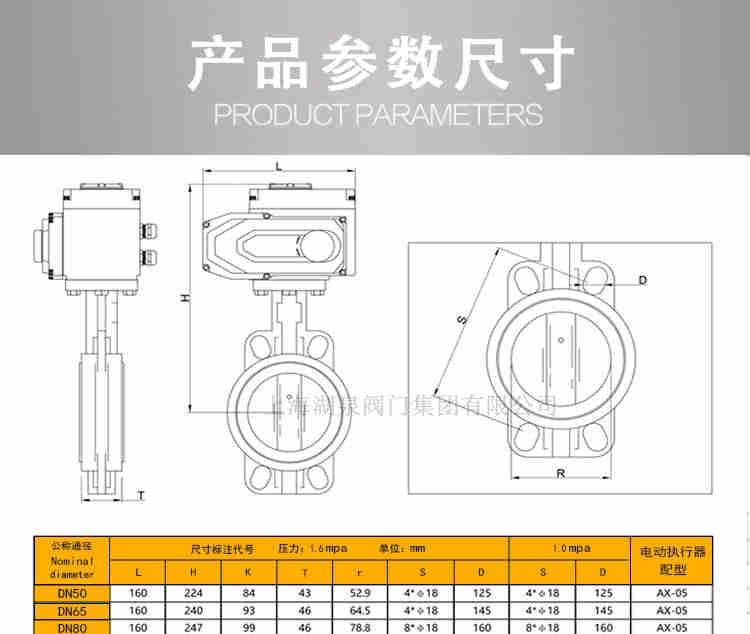

近期很多客户来问蝶阀厚度尺寸,问我们网站蝶阀尺寸表里面的字母L、H1、D1都表示什么意思,技术小编马上更新蝶阀尺寸表字母的小知识。蝶阀公称通经(即阀门管道大小)
DN(单位:MM):蝶阀国标规格简写、NPS(单位:英寸):蝶阀美标规格简写
蝶阀外形尺寸
L:法兰距(叫法很多,也可以叫长度、厚度)、H1:中心距(解释:阀门管道到阀门底部的尺寸)
蝶阀连接尺寸(即不同压力螺栓尺寸数量不同)
D1:蝶阀螺栓孔中心距、4-M(d):螺栓孔尺寸及对应的数量
附两张常用蝶阀连接尺寸表供大家查看,你可根据我上述说明,找到对应的尺寸大小。
一、 蝶阀我们都是用大写的【D】表示,所以阀门首字母是D的就表示是蝶阀。
二、 阀门传动方式就是指我们蝶阀开启关闭的方式:
手动(空白)、3:涡轮传动、6:气动传动、9:电动
三、 连接方式符号:4:法兰连接、6:焊接连接、7:对夹连接
四、 阀门结构形式符号:1:中线形式、2:双偏心形式、3:三偏心形式
五、 阀座密封形式符号:H:硬密封、X:软密封、F:衬四氟
六、 阀门压力符号有国标蝶阀(PN表示)和美标蝶阀(表示class)之分的:
蝶阀国标的压力符号:10:10公斤、16:16公斤、25:25公斤、40:40公斤
蝶阀美标压力符号:150LB:16公斤、300LB:25公斤【LB代表蝶阀美标的单位】
七、阀体材质符号:Z:铸铁(也可以直接空白)、Q:球墨铸铁、C:铸钢、P:不锈钢304、R:不锈钢316
以上就是常见蝶阀国标的型号说明,举例来说下:D941X-10P
