电动阀门控制器

[ 2020-03-24 ]

电动阀门控制器与阀门电动装置配套使用，主要控制电动阀门的开关。那么电动阀门控制器的作用是如何实现的呢?这需要我们从电动阀门控制器原理来入手，下面，上海湖泉阀门厂家为大家介绍电动阀门控制器原理。

　　电动阀门控制器组成部分包括控制电路、工作显示电路、开度指示电路和主电路四部分。

　　电动阀门控制器原理：
　　接通控制器的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制器为远控状态。当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。
　　“现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绝色。按下为现场状态指示灯显红色。当选择控制器为远控状态时，控制器面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场电动装置上的“现场开”、“现场关”按钮不起作用(用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制器的远控功能)。当选择控制器为现场状态时，电动装置上的“现场开”、“现场关”按钮起控制作用，控制器面板的“开阀”、“关阀”、“停”等按键不起作用。
　　按下“开阀”按键，电机电源被接通，电机转动，当阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。

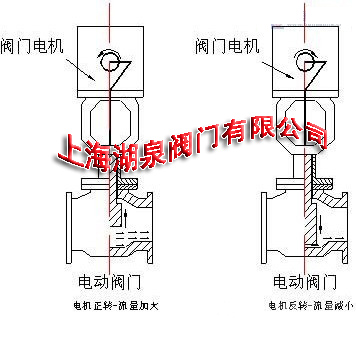

　　电动阀门控制器原理图

　　电动阀门控制器操作步骤：

　　1、开度表：阀门开启、关闭的程度。
　　2、黄绿色指示灯：过转矩指示，全开全关指示。阀门开关过程指示灯闪动，全开全闭指示灯常亮。
　　3、红色指示灯：电源指示。
　　4、电源开关：拨到电源位置，接通电源，相反切断电源。(均指控制电源)
　　5、阀开按钮：控制阀开。
　　6、阀关按钮：控制阀关。
　　7、切换开关：本机位置-由本机操作或现场按钮操作(有自锁)
　　自动位置-由自动装置控制或现场按钮操作(无自锁)
　　8、开度调节电位器：调节开度表与阀门开度对应。
