j941h-40电动截止阀的产品详情

[ 2021-11-23 ]
是一家j941h-40电动截止阀的生产厂家,产品详情我公司电动截止阀当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。电动截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的电动阀门也较严密。j941h-40电动截止阀的流向,一律采用自上而下。

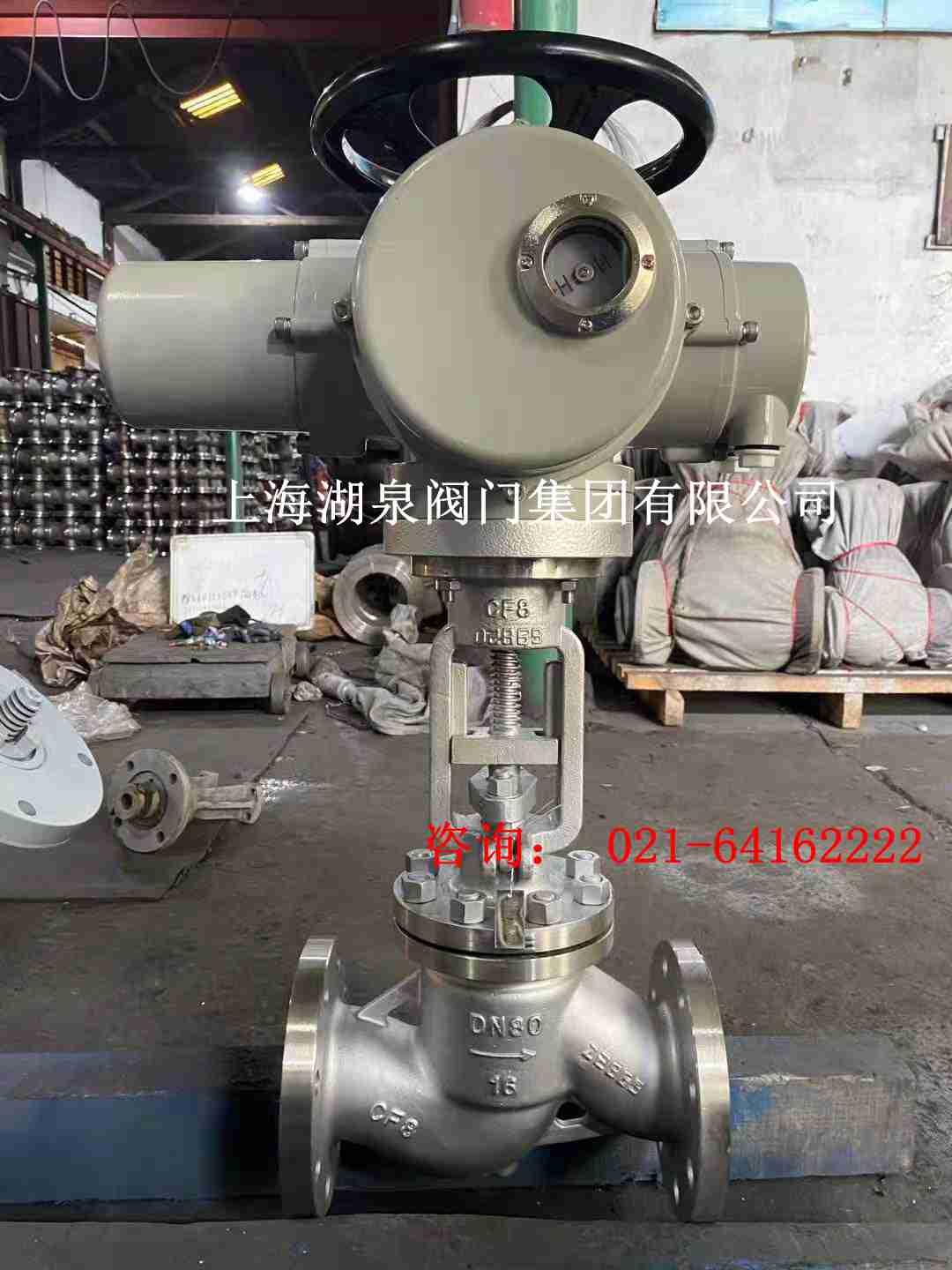

j941h-40电动截止阀
产品上海湖泉阀门厂家J941H-40电动截止阀技术参数:
电源:  常规,三相380V(50Hz)
特殊,三相660V、415V(50HZ、60HZ)
单相220V、110V(50HZ、60HZ)
环境温度:-20~+60℃ (特殊订货-40~+80℃ )
相对湿度:≤95%(25℃时)
防护类型:户外型,用于无易燃、易爆和无腐蚀性介质的场所
防护等级:IP55(特殊订货IP65、IP67)
工作制:短时10分钟(特殊订货30分钟)

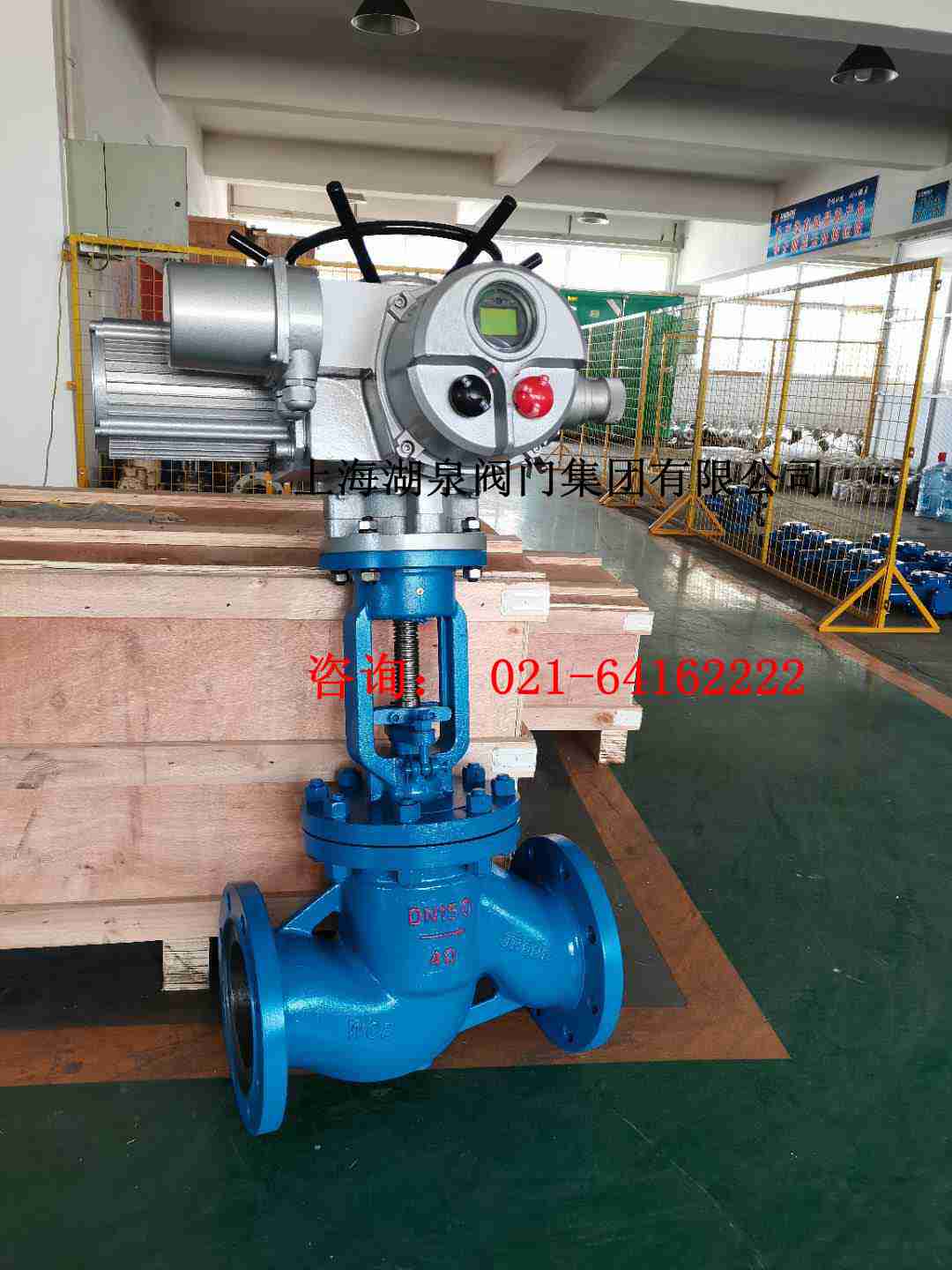

电动截止阀
J941H-40电动截止阀产品执行标准
公称压力PN(MPa)1.62.54.06.410.0
壳体强度试验
2.4 3.8 6.0 9.6 15.0
上密封试验 1.8 2.8 4.4 7.0 11.0
密封试验 1.8 2.8 4.4 7.0 11.0

J941H-40电动截止阀产品选用范围:
壳体材料 选用介质 选用温度
碳素钢(C型) 水、蒸汽、油品 ≤425℃
铬镍钛钢(P型) 硝酸类 ≤425℃
铬镍钼钛钢(R/RII) 醋酸类、尿素 ≤425℃
铬钼钢(I型) 水、蒸汽、油品 ≤425℃

J941H-40电动截止阀产品它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。电动截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
电动截止阀
型号 J941h-40C/P/R   J941Y- 40C/P/R
公称通径DN PN 4 . 0 Mpa WT ( KG )
L D D1 D2   Z-Φd H D0 J 41 J 941
15 130 95 65 45 16 4 -Φ14 233 120 4 . 5 5 . 2
20 150 105 75 55 16 4 -Φ14 275 140 5 7 . 1
25 160 115 85 65 16 4 -Φ14 285 160 7 8 . 1
32 180 135 100 78 18 4 -Φ18 302 180 9 11 . 8
40 200 145 110 85 18 4 -Φ18 355 200 12 16 . 5
50 230 160 125 100 20 4 -Φ18 373 240 24 24
65 290 180 145 120 22 8-Φ18 408 280 33 33
80 310 195 160 135 22 8-Φ18 436 320 44 44
100 350 230 190 160 24 8-Φ23 480 360 60 60
125 400 270 220 188 28 8-Φ25 558 400 89 93
150 480 300 250 218 30 8-Φ25 611 400 98 102
200 600 375 320 282 38 12-Φ30 720 400 170 175

J941h-40c法兰连接电动截止阀产品设计规范
遵循GB/T 12233,GB/T12235,ANSI B 16.34标准
j941h-40电动截止阀公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
j941h-40电动截止阀公称通径或口径:DN10~500、NPS 1/2 ~36"
连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃
驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。
