一、截止阀的结构原理
    截止阀在管路上主要起开启和关闭作用。它的主要启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式有升降式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。阀瓣由阀杆控制，阀杆顶端装有手轮，中部有螺纹及填料函密封段，保护阀杆兔受外界腐蚀，为了防止阀内介质沿阀杆流出，采用填料压盖压紧填料实现密封。
    截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩接力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现以店，截止阀的介质流向就改由阀瓣上方进入阀腔，这时，在介质压力作用下，关阀门的力小，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化组”曾规定，截止阀的流向一律采用自上而下。
    截止阀开启时，阀瓣的开启高度，为公称直径的25％~30％，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置由阀瓣的行程来决定。
    截止阀的种类很多，按阀杆螺纹的位置分为外螺纹式、内螺纹式：
    (一)外螺纹阀杆截止阀

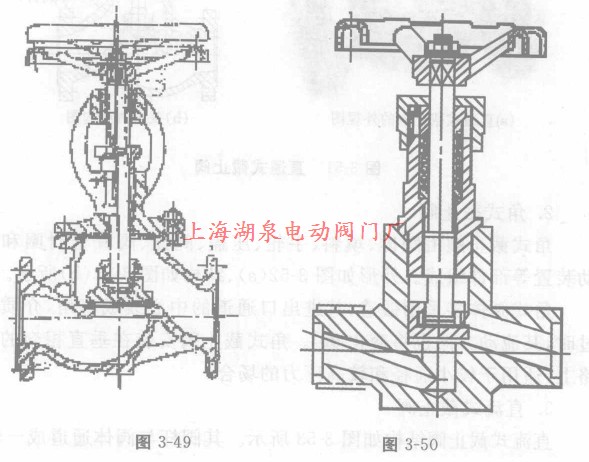

    截止阀阀杆的螺纹在阀体的外面。其优点是阀扦不受介质侵蚀，便于润滑，此种结构采用比较普遍。如图3-49所示。
    (二)内螺纹阀杆截止阀
    截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地力。如图3-50所示。

    按介质的流向分为直通式、直流式和角式：
    1.直通式截止阀
    直通式截止阀由阀体、阀盖、阀瓣、阀杆、密封座垫和传动机构等部件组成。如图3-51(a)、结构如图3-51(b)所示。它是依靠阀杆压力，使阀瓣密封面与阀座密封面紧密结合，从而阻止介质的流通。当转动手轮(传动机构)时，阀杆和与阀杆相连的阀瓣作上下运行，使阀瓣离开或压紧密封圈座，这样就实现了阀门的开启或关闭。
  2.角式截止阀
  角式截止阀由阀体、填料、手轮、压盖、阀盘、阀杆密封圈和传动装置等部件组成。外形如图3—52(a)、结构如图3—52(b)所示。
    角式阀体多采用锻造，其进出口通道的中心线成直角，介质流过时，其流动方向也将变化90°。角式截止阀安装在垂直相交的管路上，适用于较小通径和较高压力的场合。
    3.直流式截止阀
    直流式截止阀结构如图3-53所示。其阀杆与阀体通道成一50°的锐角。介质几乎成直线流过截止阀，这种截止阀的突出特点是流动阻力小，在各类型截止阀中，直流式截止阀的流动阻力最小，但是它的阀瓣启闭行程大，而且制造、安装、操作和维修均较复杂，所以仅用于对流体阻力有严格限制的场合。
    按密封形式分为填料密封截止阀和波纹管密封截止阀。
