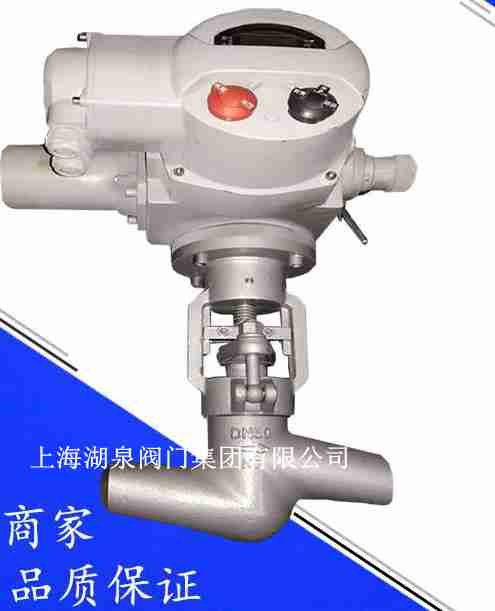

J961Y-16c dn40焊接电动
截止阀尺寸,技术参数 咨询:
021-64162222 。 J961Y/H-16C电动焊接截止阀(铸钢焊接截止阀)具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能...焊接 执行器性能特点 防爆型 规格带有手动开阀、关阀功能 C6:-30℃~250℃ 开关型 通电... 电动焊接截止阀J961Y产品概述 电动蒸汽截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接...J961Y电动焊接截止阀产品名称与型号J961Y电动焊接截止阀口径J961Y电动焊接截止阀是否带附件以便我们的为您正确选型。若已经由设计单位选定型号。
湖泉阀门厂家
电动截止阀 高温高压焊接工业机械部石油化 J961Y-16C DN40图片、价格、享受更多优惠,J961H-16C 焊接截止阀电动焊接截止阀J961Y DN100 智能一体化电动截止阀湖泉阀门图片由
自主提供,J961H-16C 焊接截止阀电动焊接截止阀....J961Y-320C-DN80 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。铬钼钢电动截止阀所过介质温度可达到550度,具有很好的耐高...(其中P57170V工作温度为570℃)的石油、化工、火力电站等各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。电动截止阀,手动截止阀,焊接截止阀,是广大专业的专业化技术研发,生产的阀门制造公司,诚信的高新技术企业,为客户提供优质的服务,欢迎咨询。
上海J961Y电动高压焊接截止阀销售,J961Y电动高压焊接截止阀销售是上海湖泉阀门有限公司的重点产品之一,厂家直销,也可以批发供应,价格优惠。这是J961Y电动高压焊... J961Y-320电动高压焊接截止阀 电动截止阀: 、结构特点、用途及注意事项 “可以安装在管道的任何位置上,介质从下往上流。产品设计制造...产品名称:J961Y电动高温高压截止阀 产品型号:J961Y 连接方式:焊接 结构方式:直通式 驱动方式:电动 产品口径:DN10-DN50 公称压力:1.0mpa-20.0mpa 阀体材质:锻钢、铬钼钢,截止阀电动焊接,安装更简单,施工项目验收无忧长寿命低泄漏石墨填料,帮用户缩短工期50%,节省人工。上海湖泉阀门J961Y-16c dn40焊接电动截止阀连接方式 焊接 执行器性能特点 防爆型 规格 DN80 型号 J961Y-16C-DN80 货号 J61H16C80 产品详情 阀体说明 技术参数 公称通径 25-1000mm 电压电压 AC220V、AC...一、J961Y电动焊接截止阀产品概述: 焊接连接的截止阀适用于公称压力PN20.0~32.0Mpa及P(54)100V~P(57)170V,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火...J961Y-16CDN200电动焊接截止阀 电站自密封对焊截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。...
上海湖泉J961Y-16c dn40焊接
电动截止阀尺寸,技术参数
公称通径 |
主要外形尺寸和连接尺寸(mm) |
L |
D1 |
D2 |
D3 |
α |
H |
J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V |
15 |
150 |
17 |
36 |
/ |
37.5° |
518 |
20 |
135 170 |
22 |
42 |
/ |
37.5° |
518 |
25 |
135 170 |
26 |
42 |
/ |
37.5° |
518 |
32 |
170 180 |
31 |
44 |
/ |
37.5° |
560 |
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
50(1) |
250 |
50 |
82 |
/ |
32° |
728 |
50(2) |
320 350 |
50 |
82 |
/ |
32° |
748 |
65 |
370 260 |
69 |
100 |
110 |
32° |
829 |
80 |
400 430 470 |
84 |
108 |
130 |
32° |
898 |
100 |
455 560 |
107 |
144 |
165 |
32° |
913 |
125 |
600 |
124 |
170 |
184 |
32° |
1182 |
150 |
700 |
146 |
180 |
212 |
32° |
1278 |
上海湖泉J961Y-16c dn40焊接电动截止阀尺寸,技术参数
产品型号 |
公称压力PN(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
壳体强度 |
密封 |
P54 |
P55 |
P57 |
J961Y/H-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450(425) |
水、蒸汽、油品 |
J961Y/H-200 |
20 |
30 |
22 |
/ |
/ |
/ |
J961Y/H-250 |
25 |
38 |
28 |
/ |
/ |
/ |
J961Y/H-320 |
32 |
48 |
36 |
/ |
/ |
/ |
J61Y-P54100V |
/ |
30 |
12.5 |
10 |
/ |
/ |
≤540 |
蒸汽 |
J61Y-P54140V |
/ |
38 |
17.5 |
14 |
/ |
/ |
J61Y-P54170V |
/ |
53 |
21.3 |
17 |
/ |
/ |
J61Y-P55100V |
/ |
38 |
12.5 |
/ |
10 |
/ |
≤550 |
J61Y-P55140V |
/ |
48 |
17.5 |
/ |
14 |
/ |
J61Y-P55170V |
/ |
53 |
21.3 |
/ |
17 |
/ |
J61Y-P57100V |
/ |
48 |
12.5 |
/ |
/ |
10 |
≤570 |
J61Y-P57140V |
/ |
55 |
17.5 |
/ |
/ |
14 |
J61Y-P57170V |
/ |
60 |
21.3 |
/ |
/ |
17 |
