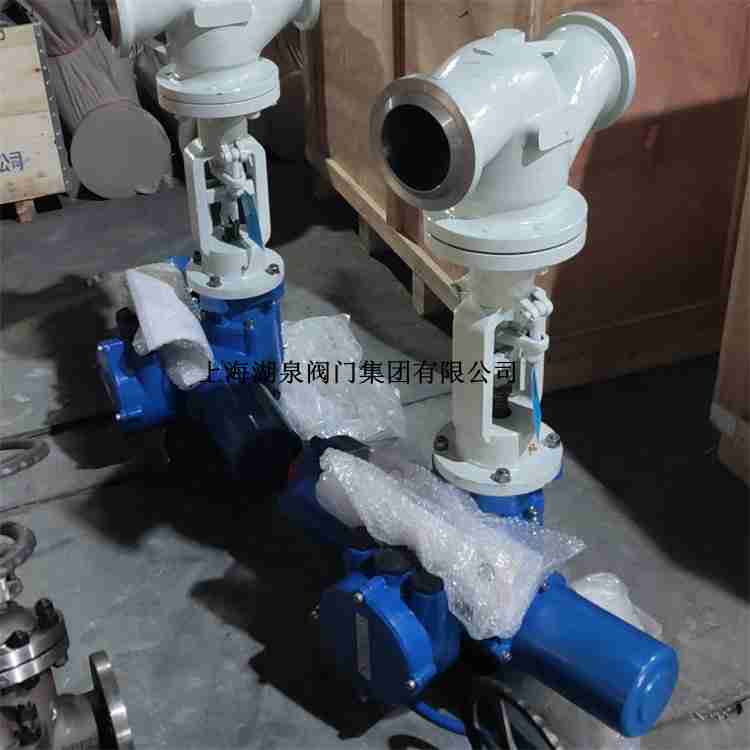

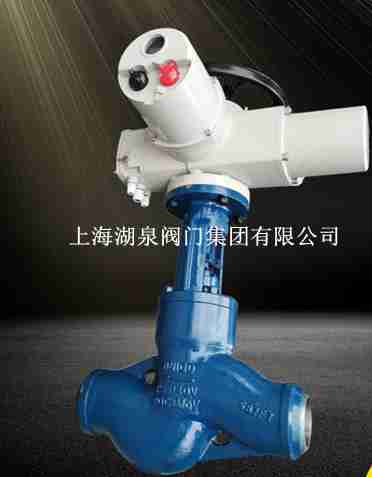

湖泉阀门电动焊接截止阀 j961h-100i电动焊接截止阀生产厂家，咨询： 021-64162222  型号尺寸参数产品名称: 电动焊接截止阀 产品型号: J961H 产品口径: DN20-100 产品压力: 0.6～10.0MPa 产品材质: 铸钢、不锈钢、合金钢等 生产标准:国...J961H-64I/100I/160I 高压铬钼钢电动焊接截止阀 J961H 油田专用焊接截止阀图片由上海湖泉阀门厂自主提供,J961H-64I/100I/160I 高压铬钼钢电动焊接截止阀 J...智能型电动焊接截止阀 J961H-100I 电动高压焊接截止阀图片图片大全 - 中国供应商 智能型电动焊接截止阀 J961H-100I 电动高压焊接截止阀 商铺首页 产品列表 公司介绍 ...提供J961电动焊接截止阀的选型、报价。另外根据客户需求可以提供开关式以及调节型的电动焊接截止阀,关于电动焊接截止阀的详细介绍请来电咨询:

上海湖泉阀门厂家J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接电动截止阀 电动铸钢法兰截止阀保...型号规格:J961H-16C/ J961H-64C/J961H-100C/电动焊接截止阀 详细介绍: 可以安装在管道的任何位置上,介质从下往上流。产品设计制造按国家标准GB12235,结构合理,...J961H-64C DN100高压电动焊接截止阀 智能一体化电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢...J961H-100C DN50电动截止阀产品简介: 蝶灵J961H-100C DN50电动截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都限制在250mm以下,也有到400mm的,但...

上海湖泉阀门截止阀型号 J961H-100C DN50 J961H-100C电动焊接截止阀产品简介: J961H-100C电动焊接截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都...J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接电动截止阀 产品标签| J961H电动截止阀焊接截止阀电动...J961H电动焊接截止阀 J961H-25C DN125开关型电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。铬...:J961H-64I 铬钼钢电动焊接截止阀 DN65智能一体式型电动截止阀 产品型号: J961Y-320C-DN65 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为...

湖泉阀门厂家J961Y-100I电动焊接截止阀设计原理及用途: 1.阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 ...供应J961H/Y电动焊接截止阀 一、产品概述: 法兰连接的截止阀适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管...焊接电动截止阀-J961Y焊接电动截止阀.doc,电站阀门 电站截止阀 焊接电动截止阀 产品名称: 焊接电动截止阀 产品型号: J961Y 产品口径: DN10-100 产品压力: 1.0～40.0MPa 产品材质: 铸...电动截止阀J941H-16C|江苏电动截止阀J941H-25C2014-06-06 电动焊接式截止阀J961Y-1602014-06-06 不锈钢角式截止阀J44W-16P|不锈钢法兰角式截止阀2014-06-06 高压截止阀J41H-100|高压法兰截止阀J41...电动截止阀J941H/J961Y。气动截止阀J641H。气动角座阀。日标截止阀J41W。德标截止阀。美标截止阀J41W。保温截止阀BJ41H/BJ45。高温截止阀J41Y/J61Y。高压截止阀J41H、对焊截...

j961h-100i电动焊接截止阀型号尺寸参数

型号	公称压力	强度试验 (MPa)	密封试验 (MPa)	适用温度℃	适用介质
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

j961h-100i电动焊接截止阀型号尺寸参数

型号	DN	d	L	L1	L2	H	电装型号
J961Y-250	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	56	340	473	277	1060	DZW45
	80	80	390	526	283	1280	DZW90
	100	84	480	526	283	1290	DZW90
J961Y-320	20	19	150	363	197	276	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	470	526	283	1140	DZW90
	80	80	570	526	283	1350	DZW120
	100	96	660	554	609	1500	DZW180
J961Y-P57170V	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZWl5
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	762	526	283	1543	DZW90
	80	74	864	526	283	1790	DZWl20
	100	88	965	554	309	1890	DZWl80

j961h-100i电动焊接截止阀型号尺寸参数

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399

j961h-100i电动焊接截止阀型号尺寸参数

6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
