浮动球阀工作原理及选用原则

[ 2019-10-22 ]

浮动球阀之所以称为浮动球阀，是因为这种阀门的关闭件是一个球体，并且球体除了被两个用来密封的密封圈支撑之外，不受其他任何部件的支撑（球体有一种悬浮在中间的感觉），故称为浮动球阀。
    浮动球阀的密封原理，由于浮动球阀的球体不受任何部件的限制，故当阀门处于关闭状态时，介质从阀门一端（上游）施压，球体能产生一定的位移并紧压在阀门出口端（下游）的密封面上，产生出口端密封。
    浮动球阀的优点：阀门流阻小，结构简单，密封性好，在一定口径、一定压力范围内，性价比高。
    浮动球阀的缺点：球体所承受工作介质的载荷将全部作用在下游密封圈上，同时，球体本身的重力也将直接由密封圈承受，故，如果阀门压力过高，或者口径过大，将会引起问题。

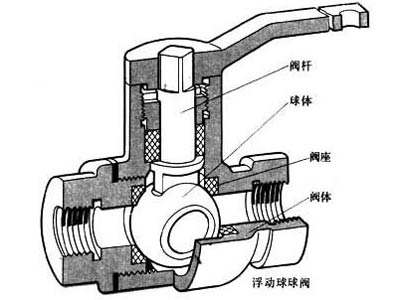

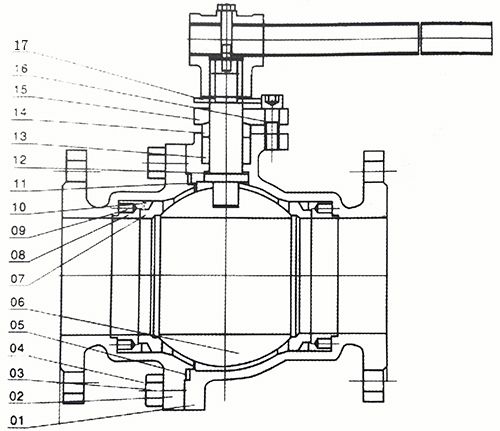

浮动球阀结构图

浮动球阀选用原则：
一、石油、天然气的输送主管线，需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，选用法兰连接，焊接连接，全通径或缩径的球阀。
二、成品油的输送管线和贮存设备，选用法兰连接的球阀。
三、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球球阀。
四、冶金系统中的氧气管路系统上，宜选用经过严格脱
五、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。
六、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。
七、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的，聚四氟乙烯为阀座密封圈的全不锈钢球阀。
八、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。
九、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。
