电动调节球阀的原理及作用是什么呢?电动调节球阀压力调节阀,操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性,在大中口径、中低压力的应用范畴,它处于完整开启地位时,它是工业自动化过程控制的一种管道压力元件,湖泉电动调节球阀通常用于管道介质的远程开、关(接通、切断介质)控制。采用一体化结构,以单相电源AC220V和直流电源24VDC即可控制运转。适用于管道压差大,密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。工作温度: -20℃ 至+150℃ (+250℃ 特殊密封).工作压力: PN16, PN25 - PN40 - PN64 -PN100 。

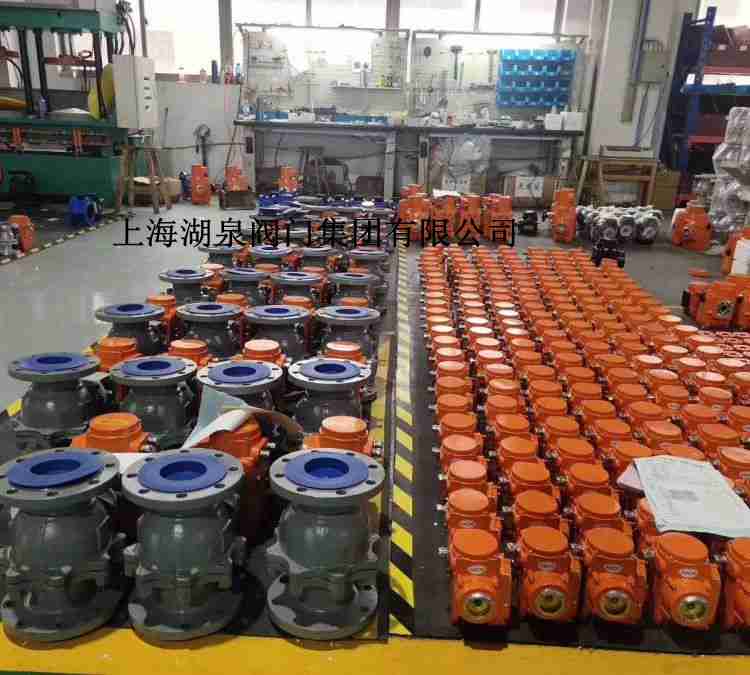

上海湖泉电动调节
球阀不仅可将纤维切断,防止卡死,它的V型开口可与阀座流道形成不同的V型角度,实现对管路介质各项参数的精 节,适用于各种纸浆或纤维等粘稠介质,有效保证管路的流通,又能防止球阀球芯卡死的现象。 电动球阀型号:VQ947F/H/Y,VQ977F/H/Y,Q941F/H/Y 通径规格:DN15~DN300 结构形式:O型球芯,V型球芯 阀体材质:铸钢WCB、不锈钢304、不锈钢316L,合金钢310S,合金钢H6,钛合金 公称压力:PN10、PN16、PN25、PN40、PN64 适用温度:-40℃~-450℃ 应用范围:水、蒸汽、纸浆、含有纤维介质及粉粒状介质 产品特点:结构紧凑、流通能力大、动作稳定可靠、调节性能佳 电动调节球阀参数: 公称通径 DN15~DN300(mm) 公称压力 PN1.0、1.6、2.5、6.4MPa 连接形式 法兰式,对夹式 驱动形式 电源驱动(可选防爆型,自带手动装置) 电源电压 AC110V、AC220V、AC380V(其他定制DC24) 阀芯形式 O型球型阀芯,V型阀芯结构 泄露量 按GB/T4213-92,小于额定KV0.01% 动作时间 8~30(DN15-50) 36~60(DN65-300)可定制 阀体材质 铸钢WCB、不锈钢304、不锈钢316L,合金钢310S,合金钢H6,钛合金 流量特性 近似快开特性 适用温度 软密封-40℃~-180℃;硬密封-40℃~-450℃ 控制方式 智能调节型(输入输出4-20mA模拟量信号实现调节功能) 使用介质 蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质 。
湖泉阀门厂家电动调节
球阀控制精度:0.1%-3.0%(通过U4参数可调) 可接电动执行器反馈信号:电位器500Ω-10KΩ 可接收外部控制信号(DC):4-20mA(1-5V、0-10V、开关量等出厂前定制) 输入阻抗:250Ω; 通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停 SHUT(闭) 可选:①可控硅输出(AC,600V,25A)②继电器输出(AC,250V,10A)◆定货时指明 输出执行器位置信号:低漂移输出4-20mADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500 环境温度:0-70℃,湿度:35-85% 有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制,可通过按键自由标定输入信号所对应执行器 间(一般标定为电动执行器全闭、全开位置) 。
上海湖泉阀门电动“V”型调节球阀(以下简称电动“V”型球阀)是一种直角回转式调节阀。该电动V型调节球阀产品具有特殊形状的V型切口,当阀关闭时,V型切口与阀座形成楔形,具有剪切作用。湖泉电动V型球阀适用于含纤维料浆,污水和粘性颗粒介质的控制,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,是一种用途广泛的调节阀,湖泉电动“V”型调节球阀是由球阀和执行机构两部分组成。在控制信号作用下球式阀芯由与之所连接的电动执行机构的出轴所驱动作0~90°旋转,从而改变流通面积,达到调节流量的目的,湖泉球阀与执行机构之间采用支架固定。 正、反作用方式变换较为方便,只须将阀芯初始位置旋转90°,既能实现作用方式的转换。 结构简单、维护方便。体积较小、易于安装。
湖泉阀门电动V型调节球阀适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。湖泉电动V型调节球阀的密封填料与垫片在整个密封领域里占有十分重要的地位,其作用是阻止被密封介质的泄漏。湖泉电动V型调节球阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经硬密封电动球阀的相对流量与它的开度之间关系。湖泉调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种 。
