电动球阀执行器工作原理及结构图给大家介绍：上海湖泉阀门厂家电动球阀是由旋塞型球阀和电动执行器组合而来，电动球阀阀体结构为旋转90度的阀芯，电动执行器机构为输入0-10毫安的标准信号，电机组带动齿轮蜗轮蜗杆转角力矩，以开关盒调节阀门。其使用主要靠电流量和调节操作而产生的。电动球阀厂家湖泉它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀电动在管路中主要用来做电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。电动球阀适宜做开关、切断阀使用，电动球阀产品球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46）或PTFE，故具有可靠的耐腐蚀性和密封性，对酸、碱等强腐蚀性介质均能很好地应用。湖泉阀门电动球阀产品适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合。电动球阀不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的首选凶悍品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点。

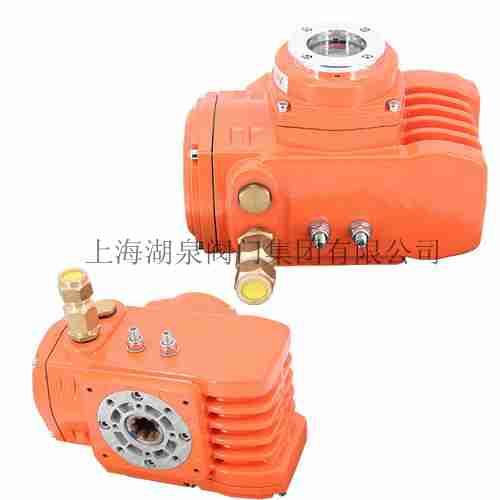

电动球阀执行器是实现电动球阀程控，自控和远程控制不可或缺的驱动控制装置，其运动过程由行程，转矩等来控制。由于电动球阀执行器的工作特性和利用率取决于球阀的类型及特性，故而，正确选择球阀执行器，对防止出现超负荷现象至关重要。靠电动执行器电动执行器里电动流量的调节来操作球阀。电动执行器输入信号4~20mA及220VAC 电源的标准信号，电机组带动齿轮涡轮蜗杆转角力矩，来控制球阀的开与关、分配和改变介质的流动方向或调节 阀芯旋转的比例程度，即阀的开度与控制流体成比例，或者叫百分比。电动球阀原理电动球阀分两种，一种为角行程电动球阀：由角行程的电动球阀执行器配合角行程的阀使用，实现阀门90度以内 旋控制管道流体通断；另一种为直行程电动球阀：由直行程的电动球阀执行器配合直行程的阀使用，实现阀板上下动作 控制管道流体通断。通常在自动化程度较高的设备上配套使用。
