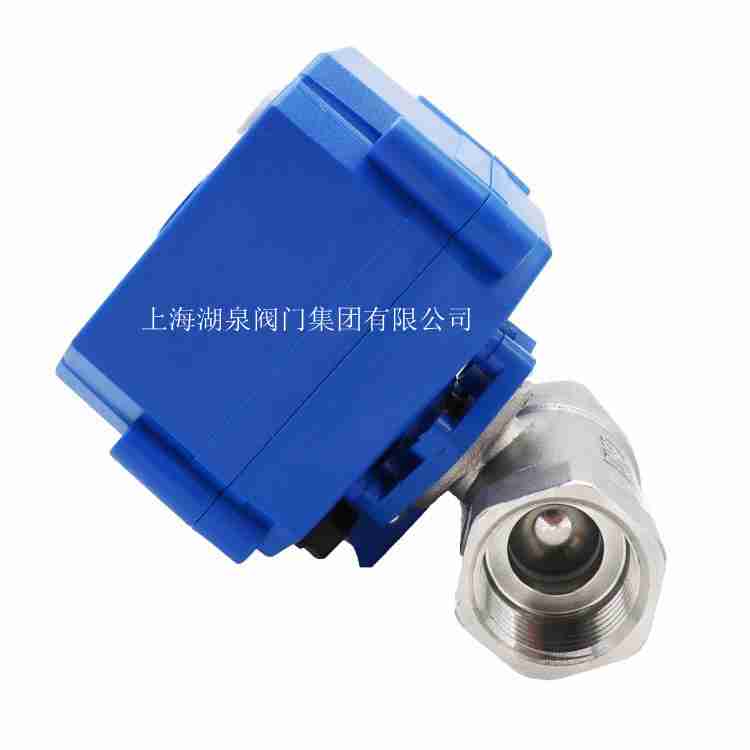

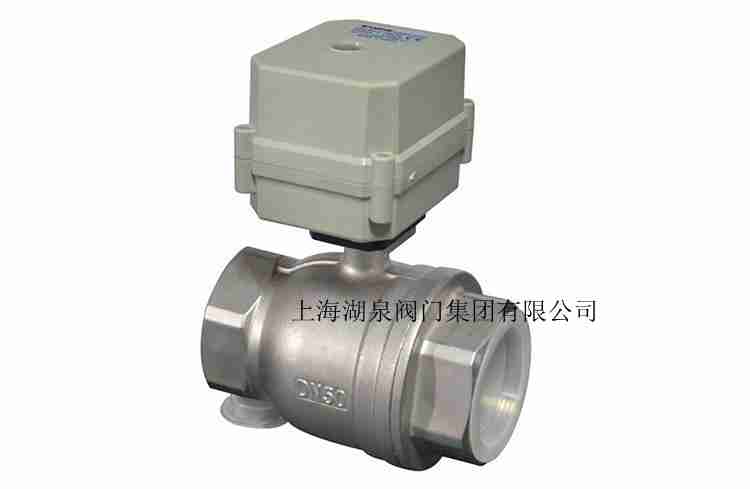

微型电动球阀适用于轻重工业及楼宇管道。流体前进的道路上，让能恩阀门为您排忧解难！可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品名称微型电动球阀公称通径：DN8-25mm压力范围：1.6MPa阀体材质：黄铜，不锈钢， 湖泉阀门厂家CWX微型电动球阀工作原理 CWX微型电动球阀 CWX微型电动球阀,CWX-60P微型电动球阀,学校水控机专用电动阀,不锈钢微型电动球阀,开水房专用电动球阀,微型电动阀门,...微型电动球阀 简介:微型电动球阀标准、微型电动球阀尺寸、微 型电动球阀作用、微型电动球阀结构微型电动球阀主要参数说明:1.微型电动球执行器外壳采用合金材料,...【微型电动球阀】品牌生产厂家,立洛阀业全方面介绍【微型电动球阀】标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。立洛拥有先进铸造工艺、制造技术、高新技术设备、为石油化工、工业...  微型电动球阀生产厂家旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球... 在生活中总是有很多物品需要人们花一些心思使用,比如球阀的使用就是比较注重实际效果的。球阀又分为很多种,微型电动球阀是一种应用领域广泛的的产品,那么,微型电动球阀有什么特点呢?微型电动球阀CWX原理作用: 工业自控等小型设备,替换普通电磁阀,尤其是电动阀不能可靠工作的场合。微型电动球阀CWX性能特点: 体积小巧带手动、适合小型设备; ②运行电流低,可使用...AC220V微型电动球阀品牌供应商,茸阀流体控制为您提供电动球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。微型电动球阀符合相关制造标准、欢迎来电咨询、采购! 更新...精小型电动球阀 微型电动球阀产品概述及特点 精小型电动球阀是部分旋转类球阀,旋转90°即可全关全开,与相同规格的闸阀和截止阀比较,球阀体积小、重量轻、功能强大、可靠性高、微型电动球阀,断电自动复位球阀水控及自控设备的微型电动阀,有特殊功能快开快闭开关时间3-5秒,开关次数可达10万次,是阀门行业中的精品。产品适用于热计量表、中央空调风机盘管、消防...可为用户提供介绍相关阀门的选型、结构尺寸、原理作用和安装维护等。公司旨在为用户提供高品质、高质量的阀门产品,完善的售后服务解决... 微型电动球阀工作原理和说明书技术参数

型号	防护等级	工作压力	输出力矩	适配口径	开、关时间
CWX-15Q	IP65	Max1.0MPa	Max1.5Nm	DN8-DN20	≤3s
CWX-15N			Max2.0Nm	DN8-DN32	≤5s
CWX-60P			Max6.0Nm		≤8s

执行器参数：

额定电压	DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V
工作电流	Max100mA
介质温度	0-90℃
控制模式	CR01、CR02、CR03、CR04、CR05（除CR05可加带信号反馈功能）


 微型电动球阀工作原理和说明书外形尺寸

口方式	口径	Фd	L1	L2	L3	F	H1	H2	H3	b	Q1	Q2
											d	d
双 内 螺 纹	DN8	8	11	11	47	21	12	18	50	52	68	62
	DN10	8	11	11	47	21	12	18	50	52	68	62
	DN15	15	11	11	53.5	27	16	22	50	52	68	62
	DN20	15	10	10	62	30	16	22	50	52	68	62
	DN25	20	16	18	73	38	22	25	50	52	68	62
一内 一外	DN20	15	18	10	65	30	16.5	21.5	50	52	68	62
	DN25	20	14	15	91	38	20	25	50	52	68	62
	DN32	20	16	16	79	46	23	28	50	52	68	68
全通径	DN15	--
	DN20
	DN25 DN32
	DN40
	DN50
重量	双内螺纹					一内一外			全通径		备注： 阀体材质为的黄铜阀重量
	DN8	DN10	DN15	DN20	DN25	DN20	DN25	DN32	DN20	DN25
	0.258	0.220	0.342	0.330	0.333	0.333	0.502	0.752	0.446	0.627
