电动丝扣球阀Q911F-16P型号,图片,原理,结构紧凑,电动丝扣球阀Q911F-16P 生产厂家,咨询:
021-64162222 ,
节省空间,密封性好,使用寿命长.为您提供电动丝扣球阀选型,报价,方案设计.欢迎咨询!在线服务:设备内部的电动执行器机构和它的球芯与堆焊硬质金属阀座之间具备很强的剪切能力,而且整体结构十分紧凑启动转矩大,让控制起来精度更为准确性能稳定可靠,产品已经在排水化工、电力供热、属类别:
电动球阀 产品型号:Q911F Q911H 产品报价,:电动丝扣球阀Q911F-16P电动球阀构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小电动球阀结构图,驱动力矩小, 压力调节阀,操作简便、敏捷,只需旋转90°...电动丝扣球阀Q911F-16P电动内螺纹球阀(又称电动丝扣球阀),阀体属于比较小型,口径在DN50以下的比较常见,因为与阀门连接的管道很难开螺纹,所以一般超过这个尺寸都不适合使用。也因此电动内螺纹球阀可用于空间狭窄的场合!
电动丝扣球阀Q911F-16P电动丝扣球阀产品特点: 电动丝扣球阀性能特点: 电动丝扣球阀选用标准: 电动丝扣球阀性能特点: 壳体:硬质铝合金,阳氧化粉末涂层,耐腐蚀性强,防护等级为IP67、NEMA4、NEMA6、IP68型可选。电动丝扣球阀Q911F;不锈钢丝扣球阀;电动开关球阀上海 浙 电动丝扣球阀Q911F;不锈钢丝扣球阀;电...电动丝扣球阀有很多特点和功能,请问有哪些特点和功能? 流体阻力小,球阀是所有阀类中阻力最小的流体,即使是还原球阀,其流体阻力也相当小。
止推轴承降低了...电动丝扣球阀为浮动球式球阀,分为一片式球阀、二片式球阀、三片式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。电动丝扣球阀Q911F-16P它有两个密封面,密封性能好,能实现零泄漏。丝扣球阀操作方便,...电动丝扣球阀概述: Q911F电动螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,阀门电装内置伺服系统,无须另配伺服放大器,输入4-20mA信...
电动丝扣球阀Q911F-16P电动丝扣球阀为浮动球式球阀,分为一片式球阀、二片式球阀、三片式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。它有两个密封面,密封性能好,能实现零泄漏。丝扣球阀操作方便,...Q911F电动丝扣球阀,本页主要介绍内螺纹电动球阀,Q911F电动丝扣球阀的产品技术参数与性能,欢迎来电咨询详, 电动丝扣球阀(又称电动内螺纹球阀)就是指螺母和管接头上为螺纹状的
电动球阀,采用直连的方式,将电动执行机构与丝扣球阀连接组合而成。电动丝扣球阀Q911F-16P电动丝扣球阀一般比较小,口径在DN50以下的比较常见,因....电动丝扣球阀长期存放应定期维护,杜绝浪费,生产加工表面应涂防锈剂。 该电动丝扣球阀结构简单,零件少,节省材料损耗;体积小,重量轻,安装规格小,驱动器扭矩小,...电动丝扣球阀就是所谓的电动内螺纹球阀,内丝和外丝就是内螺纹和外螺纹,电动丝扣球阀是由精小型电动执行器及不锈钢内螺纹球阀组成的,电动丝扣球阀Q911F-16P阀体可分为一体式、二片式和三片式,是304、电动丝扣球阀 Q911F三片式内螺纹球阀
:Q11F三片式内螺纹球阀的详细资料: 及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)...驱动形式:手动、气动、电动、液动 电动内螺纹球阀(又称电动丝扣球阀)就是指螺母和管接头上为螺纹状的球阀,采用直连的方式,将电动执行机构与内螺纹球阀连接组合而成。
电动丝扣
球阀Q911F-16P型号,图片,原理

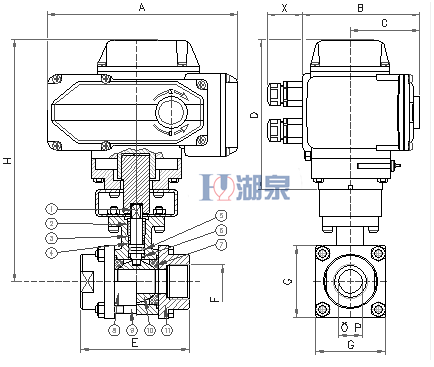

接口 |
L |
L0 |
H |
d |
G |
G1/2 |
73 |
104 |
116 |
15 |
1/2” |
G3/4 |
85 |
104 |
121 |
20 |
3/4” |
G1 |
91 |
140 |
139 |
25 |
1” |
G1-1/4 |
112 |
140 |
152 |
32 |
1-1/4” |
G1-1/2 |
120 |
164 |
165 |
40 |
1-1/2” |
G2 |
147 |
190 |
202 |
50 |
2” |
电动丝扣球阀Q911F-16P型号,图片,原理
1)轴Shaft |
不锈钢ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
2)防松螺母Lock nut |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
3)压紧环型螺母Gland nut ring |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
4)顶部密封环 至p tight ring |
聚四氯乙烯P.T.F.E. |
|
|
5) O环O-Ring |
氟橡胶VITON |
|
|
6)垫圈Washer |
聚四氯乙烯P.T.F.E. |
|
|
7)密封圈Seals |
聚四氯乙烯P.T.F.E. |
|
|
8)阀体Body |
不锈钢ANSI316 |
1.4408 |
|
9)螺钉Screws |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
10)球体Ball |
不锈钢ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
11)端部End |
不锈钢ANSI316 |
1.4408 |
|
