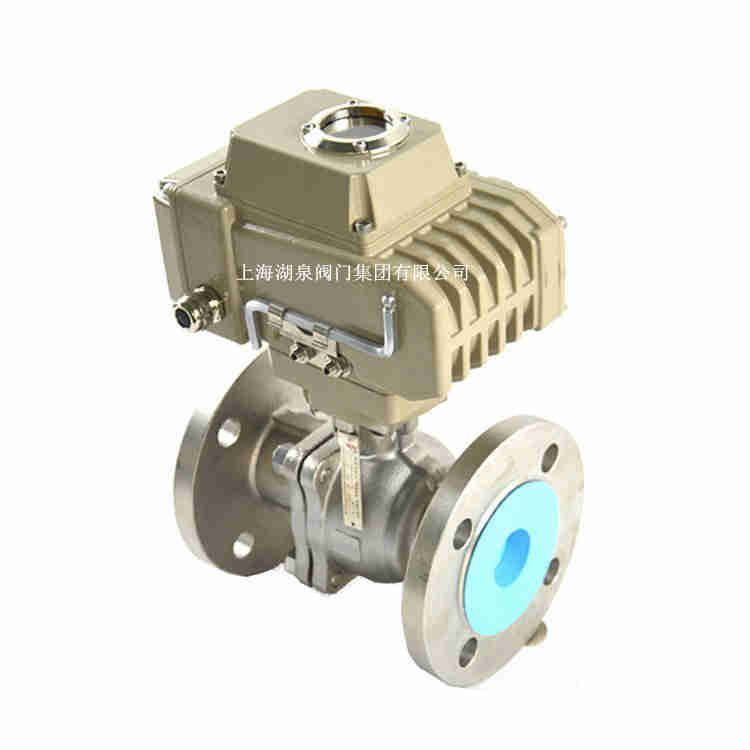

谈谈智能调节电动球阀有什么优点功能

[ 2022-07-21 ]

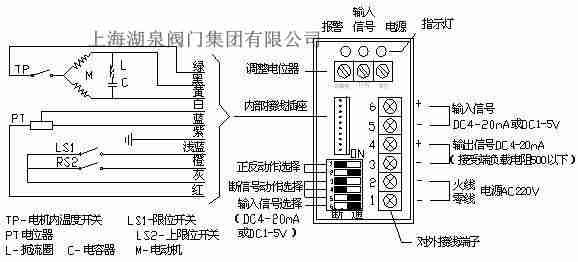

智能调节型电动球阀品牌供应商,茸阀流体控制为您提供电动球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。智能调节型电动球阀符合相关制造标准、欢迎来电咨询、采购!... 阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。

电源电压	AC220/380V，50/60Hz
输入信号	4～20mADC 1-5VDC、 220VAC开关接点信号
输出信号	4～20mADC，负载电阻：≤500Ω
分辨率	高于1/200
死区	0.4～1.2%可调
信号隔离	输入信号，输出信号，电源三隔离
故障状态	可设定为0-100%全行程任意位置
工作温度	-10～55℃
相对湿度	≤90%（不凝结）
位置转换精度	±0.5%
绝缘电阻	≥100MΩ(500VDC.)
绝缘强度	2000VAC，1分钟（输入对输出对电源对地）

智能调节型电动球阀产品主要技术参数

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

公称通径DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

型号	公称通径DN（mm）	压力PN（MPa）	温度	适用介质	阀体材料	主要结构尺寸					电装型号	电机功率（kw）	公称转矩（Nm）	重量（Kg）
Q941F~16C	公称通径DN（mm）	压力PN（MPa）	温度	适用介质	阀体材料	L	H	D	D1	Z~фd	电装型号	电机功率（kw）	公称转矩（Nm）	重量（Kg）
	50	1.6	≤150	水、油品	碳钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160		Q20	0.09	200
	200					280	465	215	180	8～18	Q30	0.12	300
	125					320	571	245	210	8～18	Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16R	50	1.6	≤150	醋酸类	铬镍钼钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	100					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16P	50	1.6	≤150	醋酸类	铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~25CPR	50	2.5	≤150	C型水、油品R型醋酸类、P型硝酸类	C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	8～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	190	8～23	Q30	0.12	300
	125					320	815	245	220	8～25	Q60	0.18	600
	150					360	849	280	250		Q60	0.18	600
	200					400	895	335	250		Q120	0.37	1200

智能调节型电动球阀电动执行器可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。智能调节电动球阀产品采用的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。该产品阀广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业控制系数。一种智能电动调节球阀,其包括智能电动执行器、调节器、电机、填料器、填料压板、上密封圈等,调节器安装在智能电动执行器的上侧,智能电动执行器与填料器相连,填料器位于调节器的下侧,填料器位于电机的左侧,电机与智能电动执行器相连,电机位于调节器的下侧,智能电动执行器与填料压板相连等。本实用新型能够提高工作效率,性能可靠,功能强大,流通能力大。
