Q941F-16C、Q941F-25C电动法兰球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。旋转90°即可全关全...精小型智能一体化调节型电动球阀Q941F-16C-25C电动调节型球阀/化工部标准电动调节球阀/整体型电动调节球阀/智能调节型电动球阀/智能一体化电动O型调节阀/电动调节型法兰球阀/电动调...电动球阀,高品质供应商,阀门产品,广泛应用于自来水管道,管道管网,报价合理,污水处理,楼宇暖通,工业消防系统,工程行业领域,专注暖通,天然气，是一家专业生产及销售电动球阀、法兰球阀、不锈钢球阀的阀门企业。产品规格齐全,精工铸造,质量有保证。

 电动球阀,广泛应用于自来水管网,污水处理,消防工程,高品质产品,满足各个行业的需求,欢迎来电详询,专业的技术服务供应商,天然气(煤气)管网， 电动球阀介绍: Q941F-16C/25/40/64/100/160P/R/RL电动球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成...Q941F法兰防爆电动球阀品牌供应商,茸阀流体控制为您提供法兰球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。法兰防爆电动球阀符合相关制造标准、欢迎来电咨询、采购...

功能强劲：电动蝶阀按信号反馈形式可分为电动开关型、智能型、比例式等，各中信号输出类型应有尽有。
体积小巧：精小型电动蝶阀的体积与传统产品相比，仅相当于同类产品的35%左右。
轻便宜人：精小型电动蝶阀的重量仅相当于同类产品的30%左右。
性能可靠：电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。
美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
精密耐磨：蜗轮输出轴一体化设计，避免了键联结的间隙，传动精度高；特殊铜合金锻造，强度高，耐磨性好。
安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
配套简单：采用单相电源，外接线路简单。或也采用380VAC、24VDC直流电源等。
使用方便：免加油、免点检、防水防锈、任意角度安装。
保护装置：双重限位、过热保护、过载保护。
多种速度：全行程时间9S、15S、30S、50S、100S、150S（出厂前已设定）。
智能数控：智能控制模块高度集成于电动装置本体中，无需外接定位器。数字设定、数字整定、高度精确、自我诊断、一机多能。

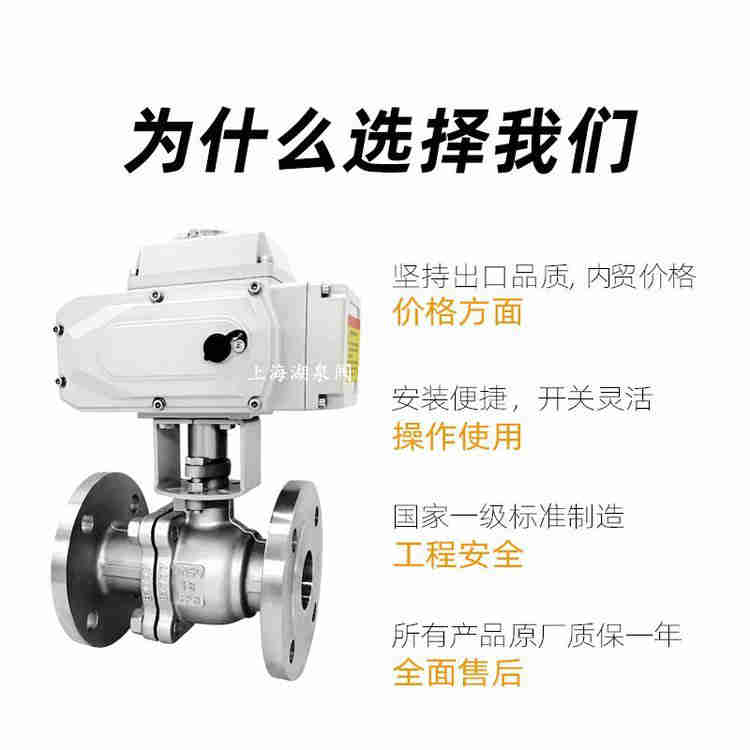

不锈钢电动球阀
阀门型号：Q941F，Q941H
通径规格：DN15～DN300
结构形式：浮动直通
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：水、蒸汽、油品、环保、燃气、煤矿等
产品特点：耐高温，耐磨损，耐高压，防腐蚀，不宜暴裂


精小型电动执行机构技术参数		阀   体   参   数
电   源	AC110、220、380V/DC24	公称通径	DN15-300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4
适用温度	0～80℃	连接标准	法兰按JB/T79.2-94
动作范围	0～90°、0～360°	阀体材料	WCB、ZG1Cr18Ni9Ti、CF3M等
动作时间	9秒/15秒/30秒/60秒	填　　料	F46、PTFE、PPL、石墨填料等

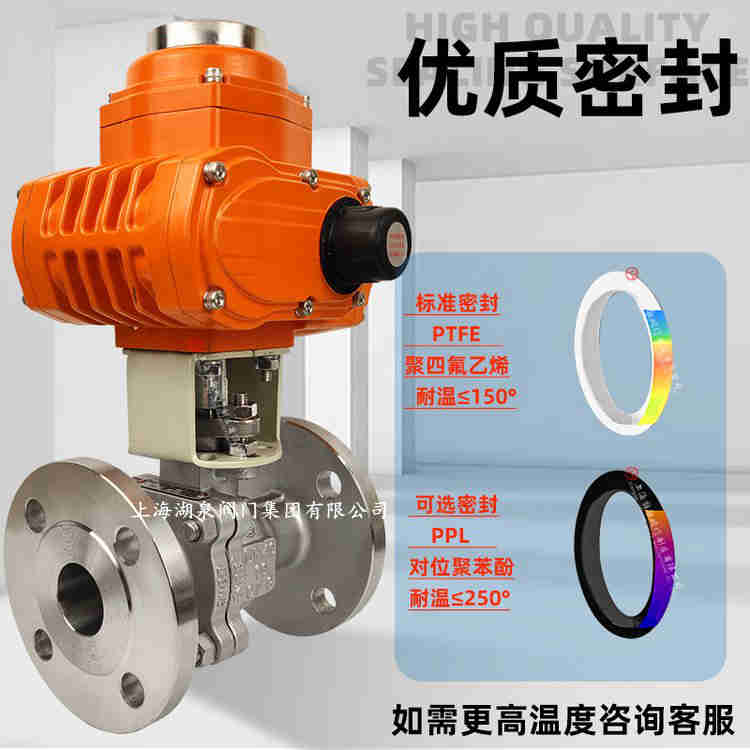

任选功能	开关型、无源触点型、阀位信号反馈型、 智能调节型等	使用温度	PTFE/F46密封面≦180℃、PPL密封面≦300℃
手动操作	附带手柄操作	阀芯形式	O形球体或V型半球体
保护装置	带过热保护及过载保护	流量特性	快开特性或近似直线特性
防护等级	IP-67(防爆外壳:ExdⅡ BT4)
输入信号	输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

Q941F-40P/R电动不锈钢球阀相关连接尺寸（单位：mm）：

公称通径	L	D	H	L1	D1	b	Z-d1	H1
15	140	95	275	157	65	16	4-14	48
20	150	105	280	157	75	16	4-14	53
25	165	115	287	157	85	16	4-14	58
32	180	135	354	208	100	18	4-18	68
40	200	145	312	208	110	18	4-18	73
50	220	160	325	208	125	20	4-18	80
65	250	180	335	256	145	22	8-18	90
80	280	195	365	256	160	22	8-18	98
100	320	230	400	256	190	24	8-23	120
125	360	270	420	256	220	30	8-25	140
150	400	300	440	256	250	30	8-25	167
200	550	375	470	256	320	38	12-30	210
250	750	470	545	380
300	870	530	580	380
