常用的球阀型号：

V型球阀型号：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H。

保温球阀型号：BQ41F、BQ641F、BQ941F。

不锈钢球阀型号：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H。

衬氟球阀型号：Q41F46、Q641F46、Q941F46。

低温球阀型号：DQ41F、DQ41H、DQ41V。

对夹式球阀型号：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H。

高温球阀型号：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL。

固定球阀型号：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W。

涡轮球阀型号：Q341F、Q341H、Q341W、Q341Y。

焊接球阀型号：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H。

偏心半球阀型号：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V。

上装式球阀型号：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F。

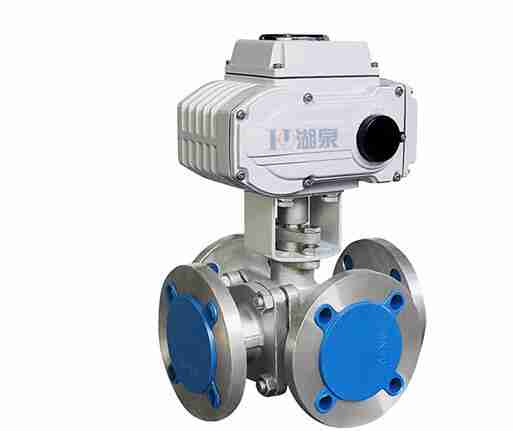

三通球阀型号：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H。

四通球阀型号：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

常用的球阀型号：V型球阀，型号有：VQ40F、VQ640F等；不锈钢球阀，宏纤侍型号有：Q41F、Q641F等；低温球阀，型号有：DQ41F、DQ41H等；高温球阀，蔽吵型号有：Q41M、Q641M等；保温球竖羡阀，型号有：BQ41F、B

球阀有哪些型号

1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～900、NPS 1/4 ～36。

球阀(ball valve ），启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。

而多通球阀在管道上不仅可盯冲灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。

DN15——1/2”

DN20——3/4”

DN25——1”

DN32——1 1/4”

DN40——1 1/2”

DN50——2”

DN65——2 1/2”

DN80——3”

用1.5x25.4圆整数据。1“等于25.4mm1/2英寸=国标15mm3/4英寸=国标20mm1”=25mm1-1/4“=32mm1-1/2“=40mm2“=50mm所以内径4公分阀门型号。

阀门 DN15 20 25 32 40 50 63 75 90 110分别是几分和几寸

1/2′ DN15 四分(4英分) 3/4′ DN20 六分(6英分)

1′ DN25 1¼′ DN32 1½′ DN40

2′ DN50 2½′ DN65 3′ DN80

4′ DN100 5′ DN125 6′ DN150

8′ DN200 10′ DN250 12′ DN300

1 英寸=25.4毫米 逗告=8英分

1. 球阀的内螺纹型号一般按照3B标准来编写，比如：1/2”-3B、3/4”-3B、1”-3B。

2. 球阀的外螺纹型号也和内螺纹型号类似，比如：1/2”-14NPT、3/4”-14NPT、1”-11.5NPT。

3. 球阀的焊接型号一般按照美标、英标和德标来编写，比如DIN 11850、ISO 1127、BS 4825。

在选择球阀型号和字母代号时，需要考虑以下几点：

1. 确定球阀的使用场合，如介质、压力等。

2. 根据实际需要，确定球阀的尺寸和材质。

3. 根据需要选择球阀的压力等级和适用标准。

4. 判断球阀的特性、密封性和适用范围。

球阀型号编制表示方法：

1.球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S

DY多表示上装式；

2.球阀名称代号：Q表示球阀；

3.球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代

号；

4.连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

5.结构型式代号：

（1）浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；

（2）固定式：0表迅敏示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

三通；

6.密封材质代猜昌首号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑

料、蒙乃尔P、Y硬质合金、W阀体直接加工；

7.压力等级代号：

（1）16表示压力为16公斤（1.6Mpa）最大可到64Mpa；

（2）150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-

4.0mpa/400LB=6.4mpa/600LB=10mpa）；

（3）5K表示日级压力，最大压力63K;

阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系穗数不锈钢、S塑料。
