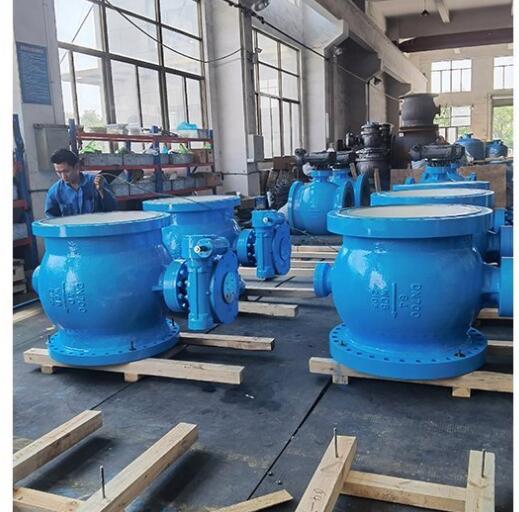

Q347F-150LB大口径铸钢球阀的详细说明:铸钢球阀的结构是由上,下轴把球心固定在中心点上,在介质的压力下,不会发生位移。大口径铸钢球阀的详细介绍:固定球阀的结构是由上,下轴把球心固定在中心点上,在介质的压力下,不会发生位移。密封材质选用PPL来密封,这种材质不仅耐高温,而且耐磨性能也很好。密封圈底部设有弹簧,因此他的预紧性能非常可靠,而且固定球阀的自动补偿功能也很好。当该阀门开关次数达到一定的时候他的密封面会产生磨损,这个时候密封圈底部的弹簧会自动补偿被磨损的间隙。这就是自动补偿功能。
铸钢球阀型号:Q347F-150LB |
铸钢球阀通径:20" |
铸钢球阀使用压力:150LB |
铸钢球阀连接方式:法兰连接 |
铸钢球阀操作方式:蜗轮 |
铸钢球阀主要功能:起开关作用 |
铸钢球阀使用介质:水.油品.蒸汽 |
铸钢球阀材质:WCB铸钢 |
铸钢球阀使用标准:美标 |
注:型号代表意义:Q代表球阀 3代表蜗轮 4代表法兰连接 7代表固定式 F代表密封四氟PTFE
DQ347F/DQ347H/PEEK/PPL/DQ347F-150LB、DQ347F-300LB、DQ347F-600LB、DQ347F-900LB、DQ347F-1500LB、DQ347F-2500LB、DQ347Y-150LB、DQ347Y-300LB、DQ347Y-600LB、DQ347Y-900LB、DQ347Y-1500LB、DQ347Y-2500LB、DQ41Y/H/W/DQ341F/DQ347F/DQ641F/DQ941F/N/PPL/PEEK/DQ41F-150LB/DQ41F-300LB/DQ41F-400LB/DQ41F-600LB/DQ41F-800LB/DQ41F-900LB/DQ41F-1500LB/DQ41F-2500LB不锈钢低温美标法兰球阀、美标低温球阀、长轴低温球阀、短轴低温球阀、美标金属硬密封低温球阀、低温法兰美标球阀、锻钢低温美标球阀、长杆浮动式美标低温球阀、美标低温固定球阀、不锈钢超低温美标球阀、不锈钢高压蜗轮低温美标法兰球阀不锈钢蜗轮低温美标法兰固定式球阀是一种广泛应用于各种工业管道系统中的高性能阀门。其独特的设计和制造工艺使其具有优良的流体控制性能和耐低温性能,能够在极端的低温环境下保持稳定的操作性能。美标低温球阀材质:304/CF8、304L/CF3、316/CF8M、316L/CF3M、LCA、LCB、LCC、LC1 、LC2 、LC2 - 1 、LC3 、LC4 、LC9、CA6NM,适用温度:-196~+80℃,连接方式:内螺纹、RF法兰、焊接、SW承插焊、BW对焊。驱动方式:手动、蜗轮、气动、电动。
公称通径 | 主要外形尺寸和连接尺寸 | ||||||||
L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P | |||||||||
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
700 |
