‌旋塞阀X14W-10 DN15的型号含义‌主要包含以下几个部分： ‌X‌：代表阀门类型，即旋塞阀（Plug Valve）。 ‌1代表连接方式：内螺纹，4代表结构形式：W‌ 表示阀座的材质不锈钢 。 ‌10‌：代表公称压力，即1.0MPA。 ‌DN15‌：表示公称直径，即阀门的口径为15毫米。 综上所述，旋塞阀X14W-10 DN15的型号含义是指一种螺纹连接的旋塞阀，其阀座材质为橡胶，公称压力为1.0MPA，适用于直径为15毫米的管道系统中‌。

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

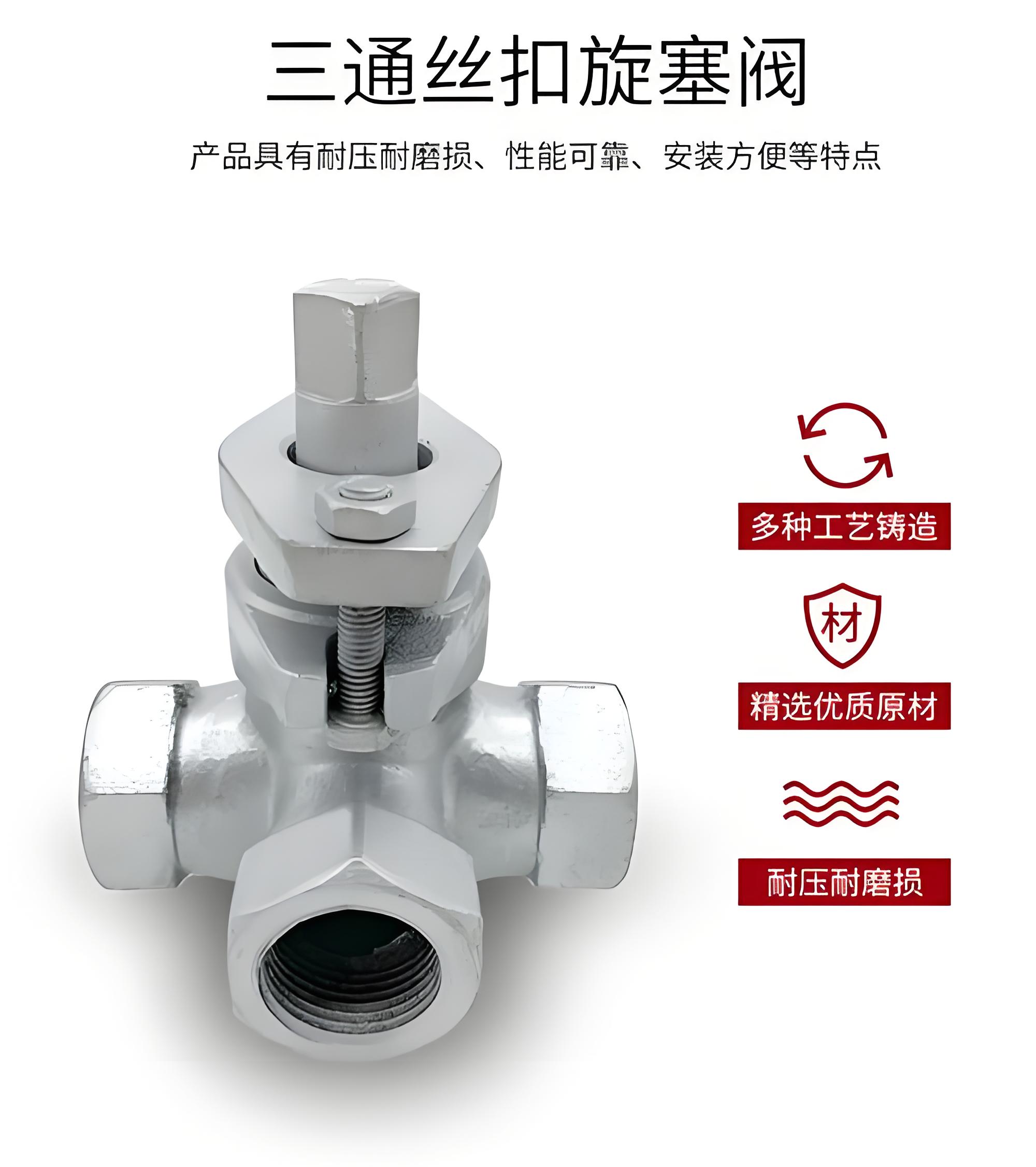

X14W三通内螺不锈钢旋塞阀，阀体和塞子由不锈钢制成，填料为油浸石棉盘根柔性石墨

零件名称	阀体	塞子	填料压盖	填料

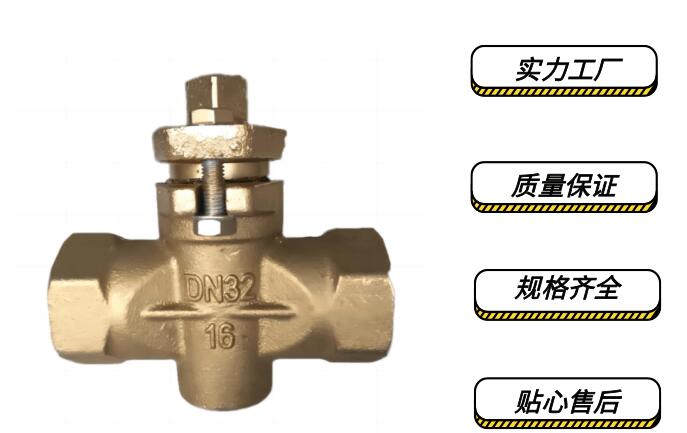

X14W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根 柔性石墨

规格尺寸表

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X14W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

尺寸表

型号	公称压力 PN（MPa）	试验压力PS（MPa）	适用介质	工作温度（℃）	-
壳体	密封	-	-	-	-
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

规格尺寸表

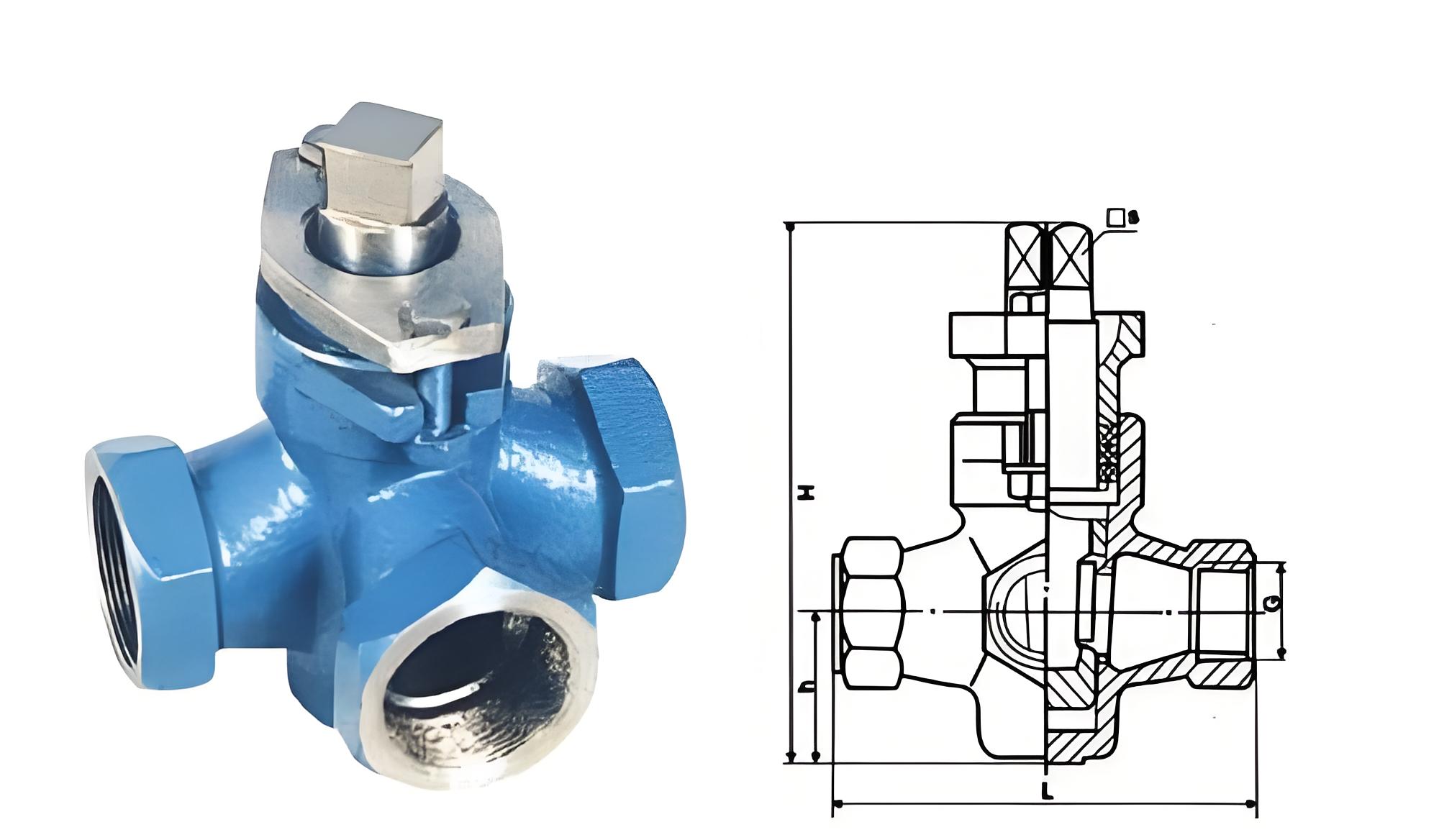

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

零部件材料

零件名称	阀体	塞子	填料压盖	填料
X14W-1.0P	不锈钢	不锈钢	不锈钢	油浸石棉盘根 柔

产品口径：DN15～DN100产品压力：0.6～6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
