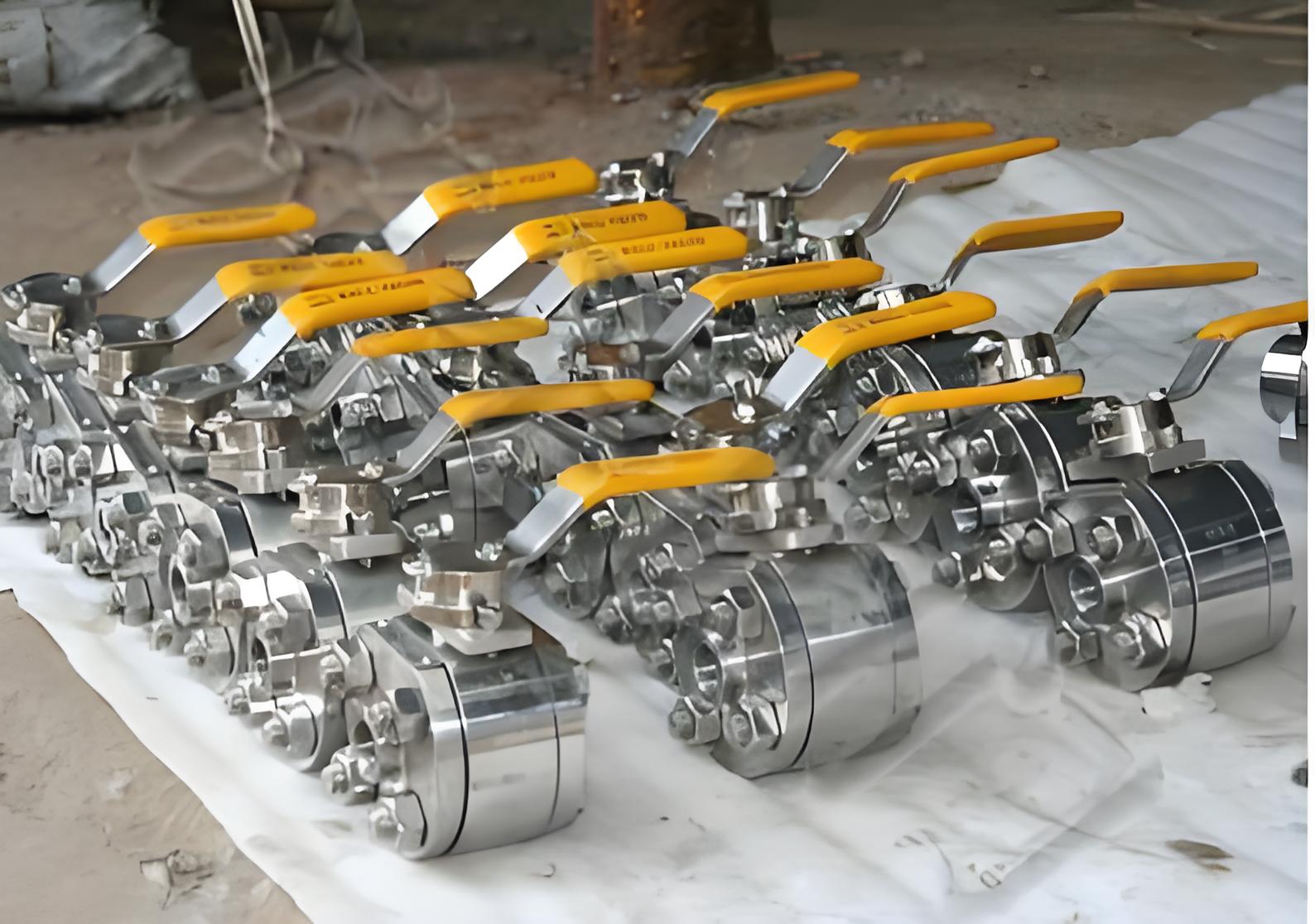

手动球阀Q61Y-320 DN50主要技术参数及产品结构图

[ 2024-09-29 ]

更多相关产品点击：球阀

‌手动球阀Q61Y-320 DN50的主要技术参数包括阀体材质可选A105, F22, F91, F92等，压力等级为ANSI 150 – ANSI 4500，连接方式为对焊连接或法兰连接，启动方式包括气动、电动和手动。‌它的设计制造符合火力发电用阀门标准E101、ANSI B16.34、DL/T531，结构长度遵循ANSI B16.10、E101，压力温度等级和检查与试验符合API598、E101，泄漏等级为MSS-SP-61。这些阀门适用于主蒸汽管道疏水系统、汽机本体疏水系统、抽汽管道、给水泵出口等，以及燃油切断、锅炉给水系统、凝结水系统等应用场景。

手动球阀Q61Y-320的阀体材质选择提供了灵活性，可以根据具体的应用环境和要求选择合适的材质。压力等级的范围广泛，适应不同的工作压力需求。连接方式的多样性（对焊连接和法兰连接）进一步增加了这些阀门的应用范围和便利性。启动方式的多样性（气动、电动、手动）则满足了不同操作环境的需要，确保了操作的便捷性和安全性。

此外，这些阀门还经过了严格的设计和制造标准，包括ISO.17292-2004设计标准、ASME.B16.11连接尺寸标准以及MSS-SP-61检验标准，保证了阀门的质量和性能。总的来说，手动球阀Q61Y-320 DN50以其广泛的应用范围、多样的材质选择、压力等级和连接方式，以及严格的设计和制造标准，成为了工业领域中不可或缺的疏水隔离装置‌。
球阀厂家

Q61Y-320P对焊高压球阀主要零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61Y-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	铸铁WCB	聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE 对位聚本PPL	聚四氟乙烯PTFE对位聚笨PPL
硝酸类	Q61Y-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸类	Q61Y-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

Q61Y-320P对焊高压球阀主要连接尺寸

型号	公称通径	尺寸mm
型号	公称通径	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

Q61Y-320P对焊高压球阀主要连接尺寸

型号	公称通径	尺寸mm						气动装置
型号	公称通径	L	L1	D	D1	H	L0	气动装置
Q61Y-160 Q61Y-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61		520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

关于手动球阀Q61Y-320的产品结构图，该球阀可能包含的主要结构和组成部分：

1‌、阀体‌：Q61Y-320球阀的阀体是球阀的主体部分，它可能采用锻钢材质，并设计为高压锻钢球阀。阀体可能采用三体结构，这种设计便于拆装和现场维修、更换‌。 ‌
2、阀杆‌：阀杆是连接执行器（如手动操作杆）和球体的重要部分，它允许球体在阀体内旋转以实现阀门的开启和关闭。在Q61Y-320球阀中，阀杆可能采用下装式设计，这种设计有助于防止阀杆脱落，并节省安装空间‌。
‌3、球体‌：球体是球阀的关键部件，它通过旋转来控制流体的通断。在Q61Y-320球阀中，球体可能由不锈钢或其他耐腐蚀材料制成，以确保其长期稳定运行。 ‌
4、密封圈‌：密封圈位于球体与阀体之间，用于确保阀门在关闭状态下的密封性能。在Q61Y-320球阀中，密封圈可能采用镶嵌式阀座设计，并在阀座背后设置O型圈，以确保介质不外漏‌。
‌
其他部件‌：除了上述主要部件外，Q61Y-320球阀还可能包括法兰、双头螺栓、O形圈等辅助部件，这些部件共同协作以确保阀门的正常运行。至于具体的结构图，我我公司能够提供详细的产品结构图和相关的技术资料。
