电动调节阀使用安装说明书
1、上海湖泉电动调节阀技术参数：
·口径范围：二通蒸汽/高温蒸汽DN25...DN150, 三通蒸汽/高温蒸汽 DN25...DN150
·泄漏率：二/三通DN25～N150 < KvS值的0.02%
·介质：蒸汽/饱和蒸汽
·介质温度：2...+180℃蒸汽/2...+220℃高温蒸汽
·与管道连接螺纹：ISO 7/1, GB/T7306.1和ANSI B 16.5.
·流量特性：等线性或等百分比 （用户在智能型驱动器上选择）
·阀体承压：1.6MPa、2.5MPa、4.0MPa
·阀体材料：铸钢
·阀芯材料：不锈钢
·阀杆材料：不锈钢
·密封结构：V型密封圈＋不锈钢弹簧自补偿
·V型密封圈：聚四氟乙烯

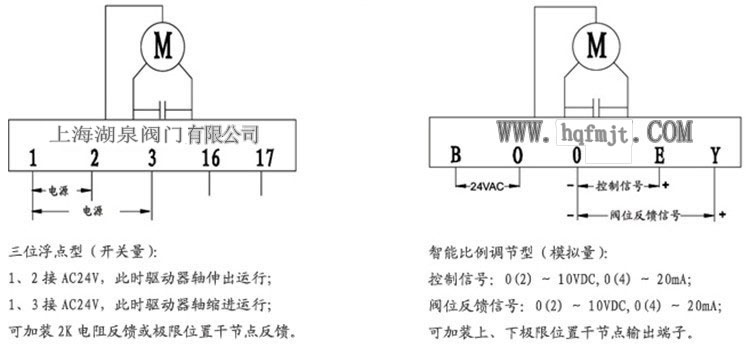

2、上海湖泉电动调节阀线示意图:
3、上海湖泉电动调节阀技术参数:
·标称输出力：2500N/4000N
·实际输出力：2500N～3000N/ 4000N～5000N
·功率消耗：10VA （三位浮点型）/ 12VA （比例调节型）
·输入信号：0（2）～10VDC, 0（4）～20mA（仅比例调节型）
·反馈信号：0（2）～10VDC, 0（4）～20mA（仅比例调节型）
·运行方式：直行程驱动器, 最大行程 42 mm
·支架材料：压铸铝（经表面防锈处理）
·上盖材料：压铸铝（经表面防锈处理）
·电机：交流限力式永磁同步电机
·全行程时间：125秒/40mm（50Hz）（具体时间依据阀体行程）
·手动装置：供选择（如需手动功能请将型号中N替换为M）
·机壳防护等级：IP54
·产品净重：5Kg
·包装尺寸：20cm长×18cm宽×34cm高
