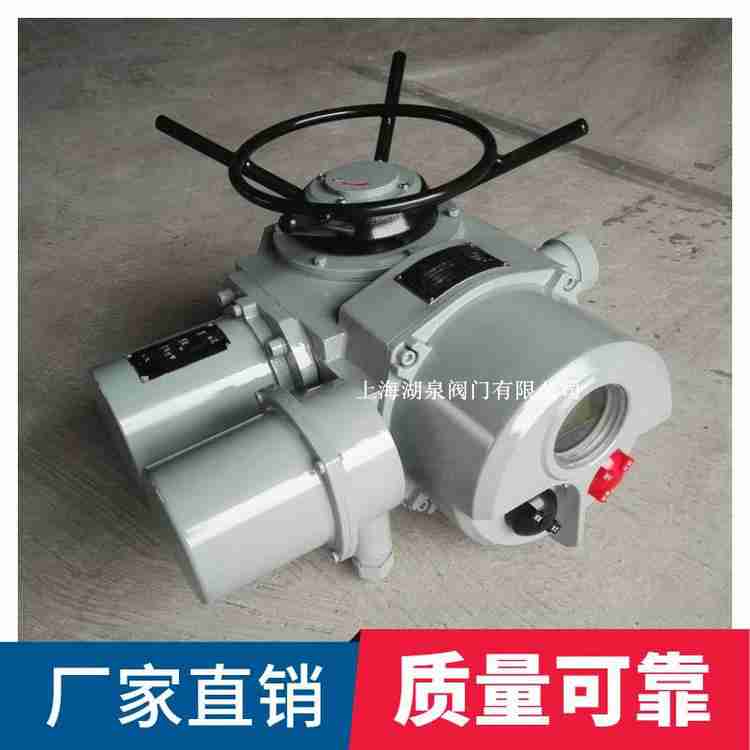

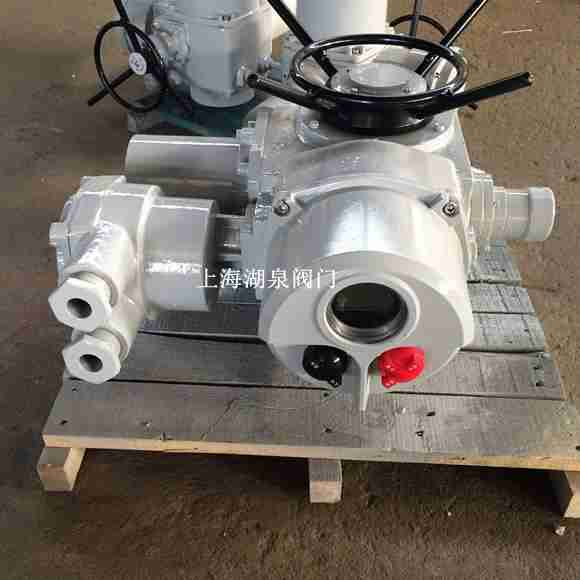

上海湖泉阀门有限公司电动闸阀电动装置结构图，我公司电动闸阀电动装置又称为电动执行器,是一种自动控制领域的常用机电一体化设备(器件),它是在不同行业领域的称谓,在工业管道阀门行业称之为阀门电动装置,它是自动化仪表三大组成部分(检测设备、调节设备和执行设备)中的执行设备,主要是对一些设备和装置进行自动操作,控制其开关和调节代替人工作业,按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。由于用电做为动力有其它几类介质不可比拟的优势，所以电动闸阀电动装置近年来发展最快，应用面较广。

电动闸阀电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。
1、电动机:采用户外型三相异步电动机,该电机为短时工作制,额定持续工作时间为10分钟。
2、控制机构：由转矩控制机构、行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。
3、手-电动切换装置：为半自动切换，电动转变为手动操作需板动切换手柄，而由手动转变为电动系自动进行（需板动切换手柄）。
4、手轮部件：由手轮和手动轴组成，供安装调试和处理故障等需要手动时使用。

电动闸阀电动装置的特点：
重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。
平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。
整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲*的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。水
精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

电动闸阀电动装置应依据以下内容正确选择：
 1、操作力矩：操作力矩是选择阀门电动装置的最主要的参数。电动装置的输出力矩应为阀门操作最大力矩的1.2～1.5倍。
 2、操作推力：阀门电动装置的主机结构有两种，一种是不配置推力盘的，此时直接输出力矩；另一种是配置有推力盘的，此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。
 3、输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，按M=H/ZS计算（式中：M为电动装置应满足的总转动圈数；H为阀门的开启高度，mm；S为阀杆传动螺纹的螺距，mm；Z为阀杆螺纹头数。）
 4、阀杆直径：对于多回转类的明杆阀门来说，如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对于部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
 5、输出转速：阀门的启、闭速度快，易产生水击现象。因此，应根据不同的使用条件，选择恰当的启、闭速度。
 6、安装、连接方式：电动装置的安装方式有垂直安装、水平安装、落地安装；连接方式为：推力盘；阀杆通过（明杆多回转阀门）；暗杆多回转；无推力盘；阀杆不通过；部分回转电动装置的用途很广，是实现阀门程控、自控和遥控不可缺少的设备，其主要用在闭路阀门上。但不能忽视阀门电动装置的特殊要求——必须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。

电动闸阀电动装置施工、安装要点
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5、带传动机构的闸阀，按产品使用说明书的规定安装。
