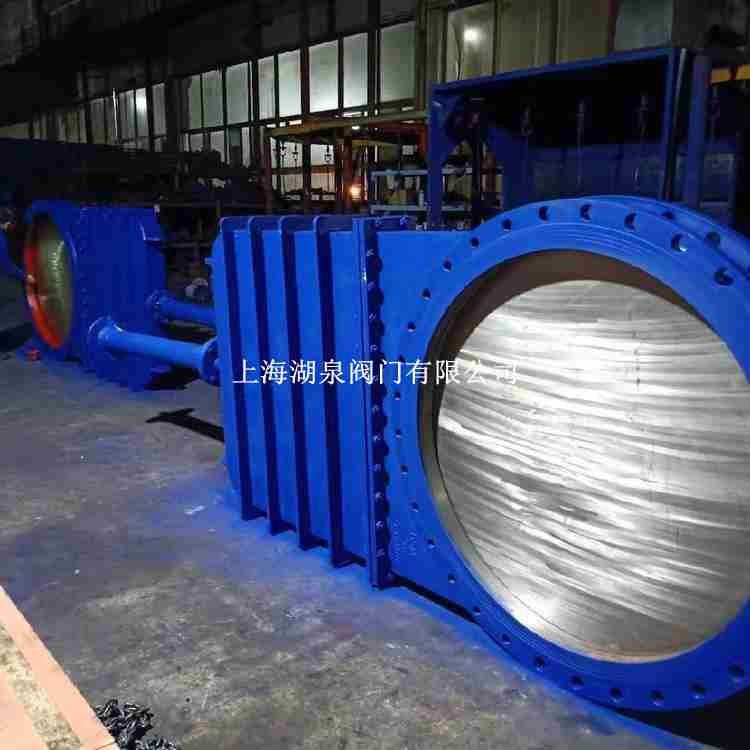

pz973h电动刀型闸阀价格、型号参数，该电动刀闸阀操作轻便灵活、通道流畅、重量轻、易安装、易拆卸，公称尺寸DN50~DN800，刀型闸阀其闸板具有剪切功能，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀可刮除密封面上的粘着物，自动 杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。PZ973H电动刀闸阀适用于带有悬浮颗粒、纤维材料的纸浆、灰渣水泥混合物污水、煤浆、等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质，如果需要了解更多点击：刀型闸阀     闸阀

 PZ973X/H/F/W/Y-10/16C.P.R型号代表：
阀门类型代号：“PZ”表示刀型闸阀；
驱动形式代号：“9”表示电动；
连接形式代号：“7”表示对夹式；
结构形式代号：“3”表示单闸板；
密封面材料代号：“X”表示橡胶密封；“H”表示金属密封；“F”表示四氟橡胶密封；“Y”表示硬质合金密封阀；
体材料代号：“C”表示WCB铸钢；“P”表示304不锈钢。

1.pz973h电动刀型闸阀价格由口径、材质、压力的不同而异,恕不公布价格!
2.连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等
3.传动方式:手动、齿轮传动、气动、电动、电液动等
4.口径从DN6-DN1200;压力从1.0MPA-2.5MPA;温度-29℃-650℃
5.材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;

称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180

 型号PZ973H-10C  PZ973H-16C  PZ973F-10P PZ973F-16P PZ973Y-10P PZ973Y-16P
PN10~16  工作压力 1.0~1.6适用温度 /≤ 100 ℃适用介质纸浆、污水、煤浆、灰渣水泥混合物
技术范围
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

DN	0.6MPa					1.0MPa					1.6MPa
	L1	d1	d2	H	n-M	L1	d1	d2	H	n-M	L1	d1	d2	H	n-M
50	50	90	110	335	4-M12	50	100	125	335	4-M16	65	100	125	335	4-M16
65	50	110	130	363	4-M12	50	120	145	363	4-M16	65	120	145	363	4-M16
80	50	125	150	395	4-M16	50	135	160	395	4-M16	70	135	160	395	8-M16
100	50	145	170	465	4-M16	50	155	180	465	8-M16	70	135	180	480	8-M16
125	50	175	200	530	8-M16	50	185	210	530	8-M16	70	185	210	540	8-M16
150	60	200	225	630	8-M16	60	210	240	630	8-M20	80	210	240	645	8-M20
200	60	255	280	750	8-M16	60	265	295	750	8-M20	80	265	295	770	12-M20
250	70	310	335	900	12-M16	70	320	350	900	12-M20	94	320	355	920	12-M22
300	80	362	395	1120	12-M20	80	368	400	1120	12-M20	98	375	410	1150	12-M22
350	90	412	445	1260	12-M20	90	428	460	1160	16-M20	100	435	470	1300	16-M22
400	100	462	495	1450	16-M20	100	482	515	1450	16-M22	110	485	525	1500	16-M27
450	120	518	550	1600	16-M20	120	532	565	1600	20-M22	120	545	585	1650	20-M27
500	130	568	600	1800	16-M20	130	585	620	1800	20-M22	130	608	650	1850	20-M30
600	140	670	705	2300	20-M22	140	685	725	2300	20-M27	140	718	770	2360	20-M36
