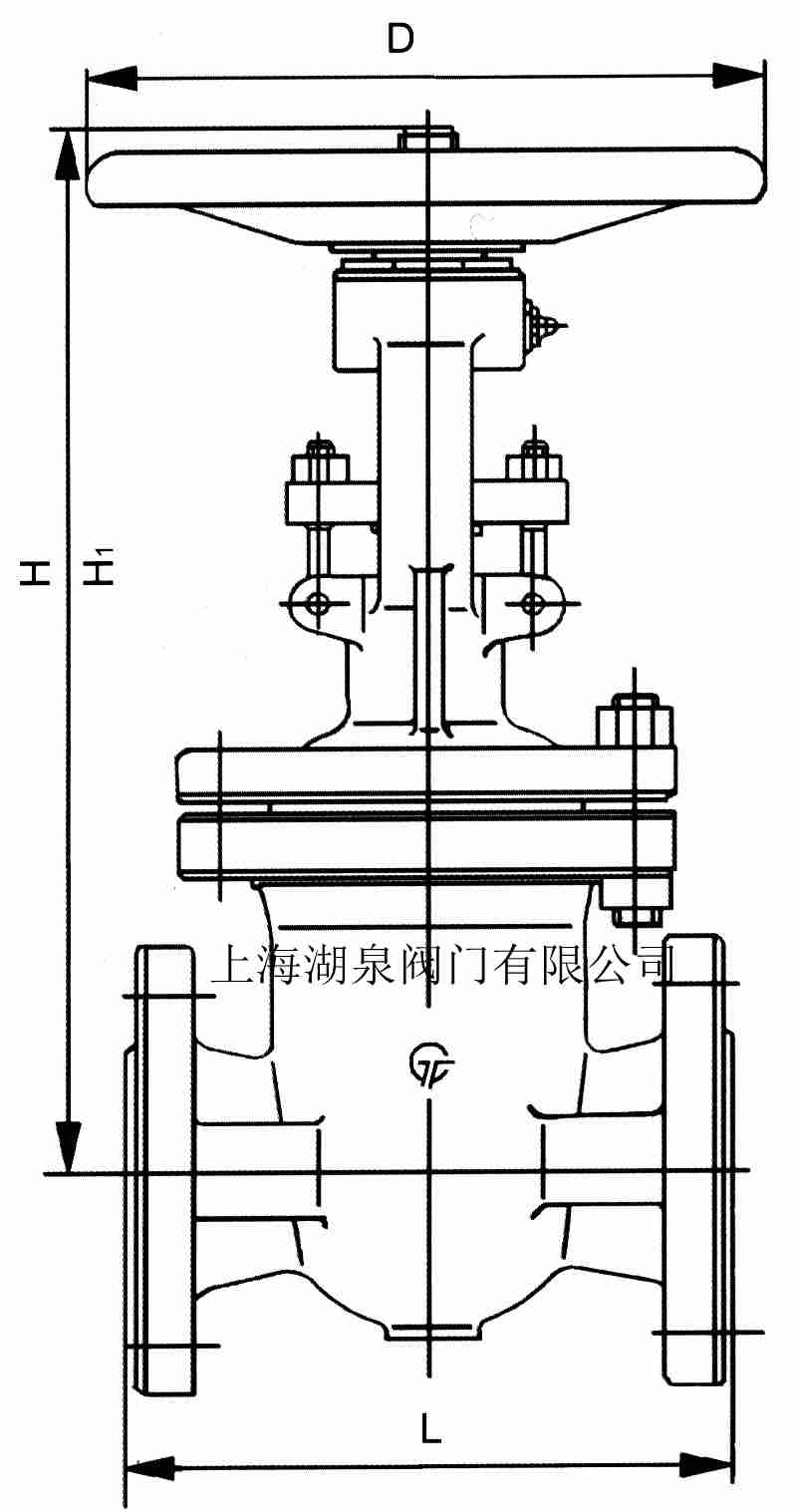

电动闸阀结构图解大家知道吗？下面上海湖泉阀门厂家给你做详细的说明：我公司生产的电动闸阀由、阀盖、阀杆、阀体、闸板、驱动及另外零件(紧固件、阀杆螺母、密封填料)组成，湖泉阀门电动闸阀阀杆按流动内容分为明杆(起落轴)和暗杆(扭转轴)，闸阀是以而分为明杆闸阀和暗杆闸阀两种。电动闸阀结构图介绍: 电动闸阀的内部结构是什么样子的呢?电动闸阀的启闭是闸板,闸阀结构是闸板运动方向与流体方向相垂直,闸阀关闭时,密封面依靠介质压力来密封, 湖泉阀门普通电动闸阀的中法兰通常采用垫片密封结构(图1)。优点是易于加工，密封可靠，需用的螺栓力矩小。缺点是易损坏，需定期更换。采用填料密封结构或波纹管与填料双层密封结构。对于填料密封结构，由于湖泉阀门电动闸阀的动作原理使阀杆与填料之间有相对运动以及阀内介质压力或温度变化对填料的影响，随着阀门启闭次数的增加，便会从填料处产生泄漏。对于波纹管密封结构，由于闸阀启闭行程长，波纹管如满足行程要求，则需将阀盖加长，整机高度增加，重心上移，不利于电动阀门在舰船上回路系统中使用。

湖泉阀门全封闭电动闸阀采用无垫片硬密封结构。此种密封结构性能可靠，不受温度波动的影响，保证高温高压介质工况下的密封性能，避免了因垫片疲劳或超过寿命期限等引起的介质泄漏，减少污染。缺点是这种电动闸阀需用的螺栓力矩大，不易加工。采用内循环滚珠丝杠副结构。在高温高压介质润滑条件下，可防止介质中的腐蚀性异物进入丝杠副中使阀门运行时出现声音异常现象。滚珠丝杠副由丝杠、螺母和滚珠组成。它的功能是将电动闸阀旋转运动转化成直线运动，由于滚珠丝杠副的丝杠与丝杠螺母之间有很多滚珠在做滚动运动，减少了摩擦力矩，使传动力矩亦随之减小，可选用功率较小的电动闸阀驱动机构，所以能得到较高的运动效率。

平板电动闸阀内部结构部件说明： 　　1、它的阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到 轻松开、关阀门。 　　2、在全开时，无压力损失，通道平滑为直线，流阻系数极小，可通毛球清扫管线。 3、自密封的填料结构，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面达到零泄漏标准，解决了电动阀门跑、滴、漏 的常见问题。 　　4、平板电动闸阀关闭时能自动卸掉内腔高压，保证使用安全。 　　5、全封闭结构，防护性能好，可适应全天候要求。 　　6、电动闸阀阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。 　　7、阀座有自清洗功能，并且在电动阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。 　　8、电动阀门执行机构的故障不会影响到电动阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。 　　9、轭架套管 – 铝青铜轭架套管配置针形止推轴承，大程度减少操作扭矩。 　　10、电动闸阀阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。 　　11、压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现好的阀帽密封。 　　12、电动闸阀阀座环 – 焊接阀座环垂直于流动通道，易于维护。 　　13、电动执行器 – 这些阀门可以配置电动、液动或气动执行器。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

电动闸阀的闸板随阀杆一起作直线运动的，叫升降杆电动闸阀，亦叫明杆电动闸阀。通常在升降杆上有梯形螺纹，通过电动阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启电动阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开电动阀门的位置。因此，电动阀门的全开位置，按闸板的位置即行程来确定。有的闸阀，阀杆螺母设在闸板上，手轮转动带动电动阀杆转动，而使闸板提升，这种阀门叫做旋转杆电动闸阀，或叫暗杆电动闸阀。
