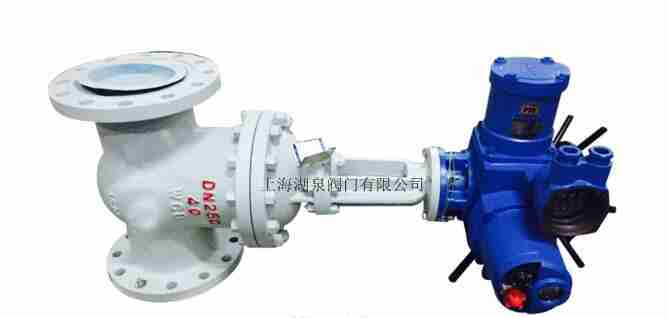

生产的电动闸阀,规格型号Z941H-25c,D N250、Z941H电动法兰闸是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,它适用的压力、温度及口径范围很大,也可以适用于中、大口径的管道。我公司的Z941H-25c,D N250电动闸阀广泛应用于水利、、电力、环保、石油、化工、建筑、消防医药等各个领域。对用途高中压法兰连接的
闸阀适用于公称压力 PN1.6~16.0MPa ,工作温度≤-29℃~550℃的石油、火力电站化工、水力、各种系统工况的管路上,切断或接通管路介质。可以选用不锈钢、铬钼钢等不同的材质可适用介质:蒸汽、水、油品及酸、碱、氨、尿素、高温液体、含硫天然气弱酸碱溶液等工况。操作方式有:手动、齿轮传动、电动、气动等。DN50~600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材 料:碳钢 不锈钢。
电动闸阀(不含电装)Z941H-25DN250代表什么意思?
电动(驱动方式)
4-法兰连接(连接方式)
1-明杆楔式单闸板阀(阀门结构)
H-Cr系不锈钢(密封面材质)
25-公称压力25公斤,即2.5MPa;
DN250-阀门通经250mm
电动闸阀 Z941H电动闸阀尺寸 Z941H-25C DN200 一体式电动闸阀特点:
1、电动闸阀,规格型号Z941H-25c,D N250该装置防尘、防水、防轻腐蚀,其防护等级为IP55、IP65(特殊定货);
2、电动闸阀,规格型号Z941H-25c,D N250转矩控制机构动作可靠,调节方便,转矩重复精度高;
3、电动闸阀,规格型号Z941H-25c,D N250行程控制机构调节精度和重复度高,开向和关向可配装各2只至4只微动开关;
4、采用半自动手—电动切换机构,机构简单,工作可靠,操作轻便;
5、电动闸阀,规格型号Z941H-25c,D N250采用阀门电动装置用三相异步电机,启动转矩大,转动惯量小;
6、电动闸阀,规格型号Z941H-25c,D N250配有机械式阀位指示器。
MZ941H-25型矿用电动闸阀
MZ941H-40型矿用电动闸阀
MZ941H-64型矿用电动闸阀
MZ941H-100型矿用电动闸阀
MZ941H-160型矿用电动闸阀
电动闸阀,规格型号Z941H-25c,D N250简要描述:
带煤安电动闸阀MZ系列电动闸阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后,可与DCS系统衔接,实现煤矿井下水泵房的自动化控制。电动闸阀,规格型号Z941H-25c,D N250阀体与阀盖多用于法兰连接。阀体内的介质通道大多是圆筒形等截面的,对于较大口径的闸阀也采用阀座缩口的,即通道逐渐收缩,通过发阀座后,又逐渐扩大,电动闸阀,规格型号Z941H-25c,D N250其优点是:使阀的零件尺寸有所减小,防爆电动闸阀重量减轻,从而节省材料。减小了密封面,精加工量减少。电动闸阀,规格型号Z941H-25c,D N250由于减小了闸板的尺寸,使在闸板上的作用力减小,闸阀的启闭力相应减小。闸板按闸板的形式可分为锲式平行式。
电动闸阀规格型号、口径范围及型号:
Z941H-10C DN32/Z941H-10C DN40/Z941H-10C DN50/Z941H-10C DN65/Z941H-10C DN80/Z941H-10C DN100/Z941H-10C DN125/Z941H-10C DN150/Z941H-10C DN200/Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10C DN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800/Z941H-10C DN900 Z941H-10C DN1000/Z941H-16C DN32/Z941H-16C DN40/Z941H-16C DN50/Z941H-16C DN65/Z941H-16C DN80/Z941H-16C DN100/Z941H-16C DN125/Z941H-16C DN150/Z941H-16C DN200/Z941H-16C DN250/Z941H-16C DN300/Z941H-16C DN350/Z941H-16C DN400/Z941H-16C DN450/Z941H-16C DN500/Z941H-16C DN600/Z941H-16C DN700/Z941H-16C DN800/Z941H-16C DN900/Z941H-16C DN1000/Z941H-25C DN32/Z941H-25C DN40/Z941H-25C DN50/Z941H-25C DN65/Z941H-25C DN80/Z941H-25C DN100/Z941H-25C DN125/Z941H-25C DN150/Z941H-25C DN200/Z941H-25C DN250/Z941H-25C DN300/Z941H-25C DN350/Z941H-25C DN400/ Z941H-25C DN450/Z941H-25C DN500/Z941H-25C DN600/Z941H-25C DN700/Z941H-25C DN800/Z941H-25C DN900/Z941H-25C DN1000/Z941H-40C DN32/Z941H-40C DN40/ Z941H-40C DN50/Z941H-40C DN65/Z941H-40C DN80/Z941H-40C DN100/Z941H-40C DN125/Z941H-40C DN150/Z941H-40C DN200/Z941H-40C DN250/Z941H-40C DN300/Z941H-40C DN350/Z941H-40C DN400/Z941H-40C DN450/Z941H-40C DN500/Z941H-40C DN600/Z941H-40C DN700/Z941H-40C DN800/Z941H-40C DN900/ Z941H-40C DN1000/Z941H-64C DN32/Z941H-64C DN40/Z941H-64C DN50/Z941H-64C DN65/Z941H-64C DN80/Z941H-64C DN100/Z941H-64C DN125/Z941H-64C DN150/Z941H-64C DN200/Z941H-64C DN250/Z941H-64C DN300/Z941H-64C DN350/Z941H-64C DN400/Z941H-64C DN450/Z941H-64C DN500/Z941H-64C DN600/Z941H-64C DN700/Z941H-64C DN800/Z941H-64C DN900/Z941H-64C DN1000/Z941H-100C DN32/Z941H-100C DN40/Z941H-100C DN50/Z941H-100C DN65/Z941H-100C DN80/Z941H-100C DN100/Z941H-100C DN125/Z941H-100C DN150/ Z941H-100C DN200/Z941H-100C DN250/Z941H-100C DN300/Z941H-100C DN350/Z941H-100C DN400/Z941H-100C DN450/Z941H-100C DN500/Z941H-100C DN600/Z941H-100C DN700/Z941H-100C DN800/Z941H-100C DN900/Z941H-100C DN1000
型号 |
H |
H1 |
L1 |
L2 |
L3 |
F |
F1 |
F2 |
F3 |
F4 |
ΦD |
Z5 |
271 |
96 |
158 |
226 |
249 |
158 |
259 |
|
310 |
|
316 |
Z10~Z30 |
316 |
130 |
200 |
238 |
295 |
200 |
255 |
317 |
349 |
374 |
400 |
Z45/Z60 |
415 |
195 |
277 |
277 |
394 |
230 |
275 |
391 |
369 |
394 |
460 |
Z90/Z120 |
453 |
195 |
281 |
281 |
412 |
278 |
310 |
426 |
404 |
429 |
556 |
Z180/Z250 |
585 |
250 |
320 |
320 |
474 |
295 |
360 |
476 |
455 |
476 |
320 |
Z350/Z500 |
717 |
280 |
399 |
399 |
1076 |
433 |
417 |
442 |
417 |
542 |
565 |
注1:L1为户外型/隔爆型 L2为整体型/整体隔爆型
注2:F1为户外型 F2为隔爆型 F3为整体型 F4为整体隔爆型/整体调节隔爆型
