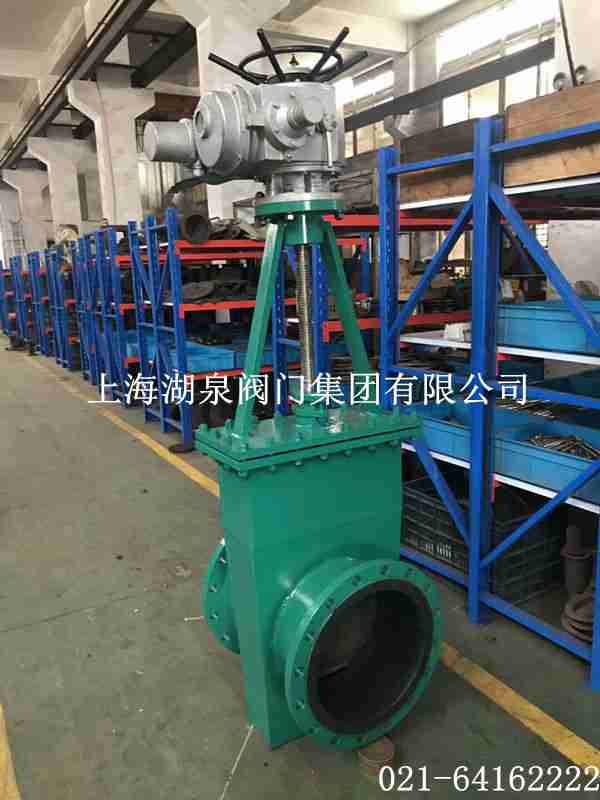

电动双面软密封
闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。该产品具有强度高、重量轻,几何尺寸的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能,安全可靠,使用寿命长。可立式或卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
电动双面软密封
闸阀主要部件材质
名 称 |
材 料 |
阀 体 |
灰铸铁、球墨铸铁、铸钢 |
闸 板 |
球墨铸铁+三元乙丙或丁腈橡胶 |
内六角螺栓 |
碳化处理 |
密封圈 |
三元乙丙或丁腈橡胶 |
阀 盖 |
灰铸铁、球墨铸铁、铸钢 |
阀 杆 |
不锈钢 |
O形密封圈 |
西腈橡胶 |
止推轴承 |
锡青铜 |
螺 栓 |
碳钢、合金钢 |
压 盖 |
球墨铸铁、铸钢 |
防尘罩 |
丁腈橡胶 |
手 轮 |
可锻铸铁 |
电动双面软密封闸阀外型尺寸
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
H(手轮) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
H(伞齿轮) |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
H(电动) |
电动装置可由用户指定 |
