电动闸阀工作原理图，安装示意图 电动闸阀工作原理图知道吗？它的安装示意图是怎么安装的呢？看我以后详细介绍后，大家应该会明白，电动闸阀电动阀门装置是用来控制电动闸阀的开启、关闭与中间暂停，它可以准确地按控制指令动作，是对阀门实现远控、集控和自动控制的驱动装置。

电动闸阀电动阀门装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。它的电动机:采用户外型三相异步电动机,该电机为短时工作制,额定持续工作时间为10分钟。控制机构：由转矩控制机构、行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。电动闸阀工作原理图手-电动切换装置：为半自动切换，电动转变为手动操作需板动切换手柄，而由手动转变为电动系自动进行（需板动切换手柄）。手轮部件：由手轮和手动轴组成，供安装调试和处理故障等需要手动时使用。电动闸阀工作原理控制回路设计有行程到位、过力矩、过流保护以及开关互锁、交流接触器互锁等，有效地保证了电动阀门装置的安全运行。

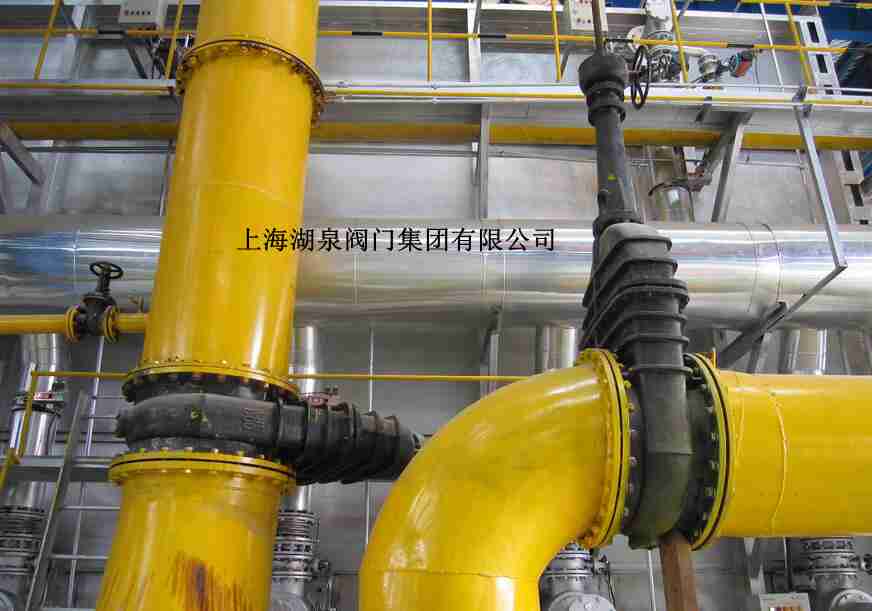

电动闸阀安装示意图，它可以安装在水平管道或垂直管道上，单、双闸阀应安装在水平管道上，手轮应位于阀门上方，不得向下安装。电动闸阀介质流向不受限制。电手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。带传动机构的闸阀，按产品使用说明书的规定安装。如果阀门经常开关使用 , 每月至少润滑一次。

电动闸阀安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。安装在保温管道上的各类手动阀门，手柄均不得向下。安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。带传动机构的闸阀，按产品使用说明书的规定安装。

电动闸阀室内安装或有防护措施户外使用，户外露天安装，有风、砂、雨露、阳光等侵蚀，具有易燃、易爆气体或粉尘环境，湿热带、干热带地区环境，管道介质温度高达480℃以上，环境温度低于-20℃以下，遭水淹或浸水中，具有放射性物质（核电站及放射性物质试验装置）环境，舰船上或船坞码头（有盐雾、霉菌、潮湿）的环境，具有剧烈振动的场合，电动闸阀，电动刀型闸阀安装前要检查阀门腔内与密封面等部位，没有污物或砂粒附着，  各连接部位螺栓,要求均匀拧紧；  检查填料部位压紧，保证填料的密封，保证闸板开启灵活，  用户安装阀门之前，校对阀门型号，连接尺寸和注意介质的流向，保证和阀门要求一致性，  用户在安装阀门时，预留阀门驱动的必要空间，驱动装置的接线要按线路图来进行，电动闸阀刀型闸阀定期保养，不随意碰撞和挤压，以免影响密封。
