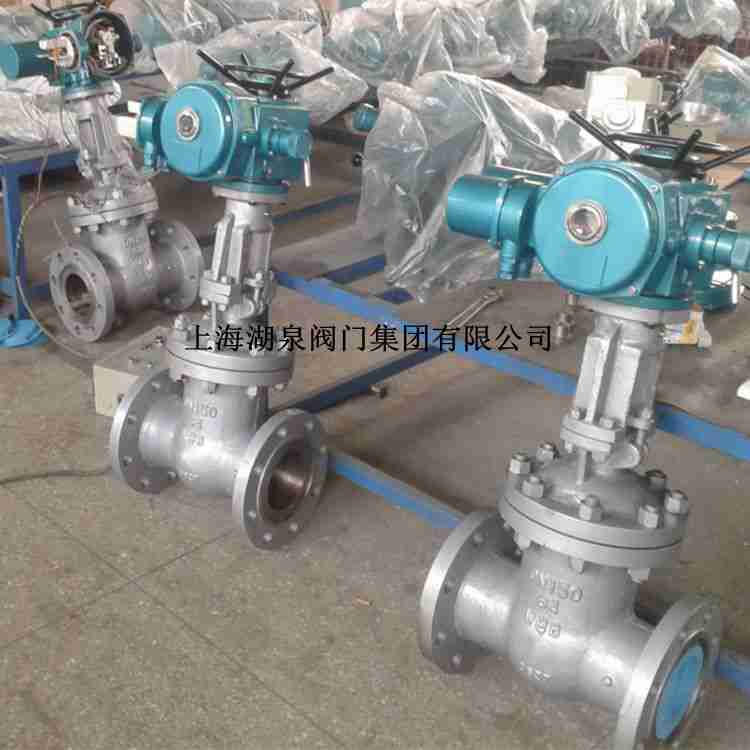

电动闸阀Z941H-10Q DN150生产厂家，咨询： 021-64162222  ,产品型号规格电动契式闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。 智能一体化电动闸阀Z941H-64C DN150产品特点: 1、闸阀是常用的截断阀之一,主要用来接通或截断管路中的...DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料:碳钢 不锈钢 Z941H电动闸阀 结构与特点选材考究符合国内外相关标准,材料的全面...闸板有刚性闸板和弹性闸板,根据闸板的不同,闸阀分为刚性闸阀和弹性闸阀。 Z941H-25P-DN150 电动闸阀dn50产品名称:电动闸阀Z941H 商品详情 电动闸阀Z941H Z941H electric gate valves 公称通径 Nominal diameter: DN15-DN2400 公称压力 Nominal pressure: PN1.0~32MPa 适用介质 Applicable medium:水、...按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式,闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。电动闸阀Z941H-10Q DN150产品型号规格按阀杆的螺纹位置划分,可分为明杆闸阀和... 煤气闸阀(大口径)DN200 Z941H电动闸阀(大口径) 喷吹型蝶阀(大口径) 组合式三通球阀 Z41H闸阀 J41H截止阀 J41W不锈钢截止阀 Z41W不锈钢闸阀 Q41F不锈钢球阀 Q341F不锈钢球阀 D343H蝶阀 CS41H疏水...Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P...Z941H电动闸阀电装型号规格 主要尺寸和重量 : 2.5MPa DN L D D1 b n-φd 电装型号 L1 H D0 重量 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 145 110 ...电动闸阀是通过电动执行器来控制的一种阀门,简单的说就是智能闸阀,电动闸阀的性能稳定,密封性相对较好,如果想选择自控阀门,那么电动闸阀将会是理想的选择。 不锈钢电动闸阀,电动阀门...

 EXdIMb煤安型电动闸阀 MZ941H-100C DN150煤安矿井电动闸阀 电源电压:AC380V、AC660V可选! 说明事项:1、本产品适用于煤矿井下非采掘工作面! 2、随货携带有效防爆证及安全... 产品名称:电动闸阀产品型号:Z941H 公称通径:DN50～DN1200结构形式:闸板式 公称压力:1.6Mpa～6.4Mpa连接方式:法兰 适用温度:-20ºC～+150ºC～425ºC～550ºC驱动方式:手动、伞齿轮、...【Z941H电动闸阀-主要外形尺寸】1.6MPa DN L D D1 D2 b n-φd 电装型号 L1 H D0 重量 凸面法兰 RF Z940H Z940Y Z940W Z940F ...电动闸阀安装尺寸隔爆型电动闸阀Z941H-16C-DN150 ,电动法兰铸钢闸阀结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小,使用寿命长。 电动闸阀Z541H-16C DN1400的详细信息 电动闸阀 相关型号:Z941H,Z940H,Z941H-100,Z940H-100,Z941H-64,Z940H...

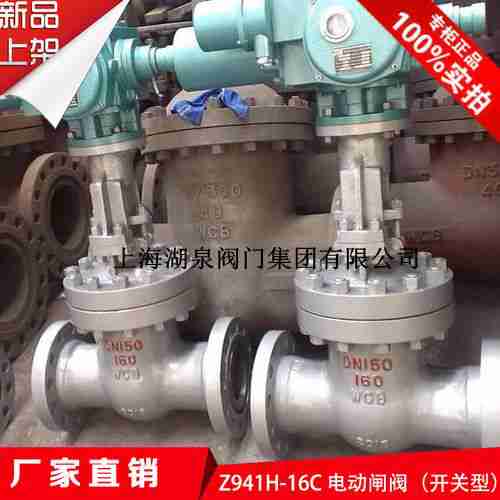

Z941h-16c什么意思? z表示的是闸阀,9表示电动,4表示连接方式是法兰,1表示结构形式是楔形单闸板,h表示密封面材质是13Cr系列合金钢,16表示公称压力是1.6MPa,c... 电动闸阀Z941H-16C PN10.0MPa-16.0MPa: 10.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L H D0 凹面法法 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I 40 240 165 ...Z941H-16CDN40电动闸阀电动闸阀Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...

电动闸阀Z941H-10Q DN150产品型号规格主要尺寸

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

电动闸阀Z941H-10Q DN150产品型号规格尺寸

DN	L		D	D1	D2	Z-Φd	≈H	电动装置
	JB	GB
80	210	203	200	160	132	8-19	608	Z10-24/36
100	230	229	220	180	156	8-19	712	Z10-24/36
125	255	254	250	210	184	8-19	797	Z15-24/36
150	280	267	285	240	211	8-23	850	Z15-24/36
200	330	292	340	295	266	8-23	1065	Z20-24/36
250	380	330	395	350	319	12-23	1187	Z20-24/36
300	420	356	445	400	370	12-23	1312	Z30-24/36
350	450	381	505	460	429	16-23	1362	Z30-24/36
400	480	406	565	515	480	16-28	1422	Z45-24/36
450	510	432	615	565	530	20-28	1932	Z60-24/36
500	540	457(700)	670	620	582	20-28	2300	Z60-24/36
600	600	508(800)	780	725	682	20-31	2520	Z90-28/36
700	660	610	895	840	794	24-31	2610	Z180
800	720	660	1015	950	901	24-34	2715	Z180
900	780	711	1115	1050	1001	28-34	2996	Z250
1000	840	811	1230	1160	1112	28-37	3185	Z350
1200	960	1015	1455	1380	1328	32-40	3410	Z350

电动闸阀Z941H-10Q DN150产品型号规格技术参数

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料  尼龙	增强柔性石墨  1Cr13/柔性石墨  OS软钢  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增强柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200
