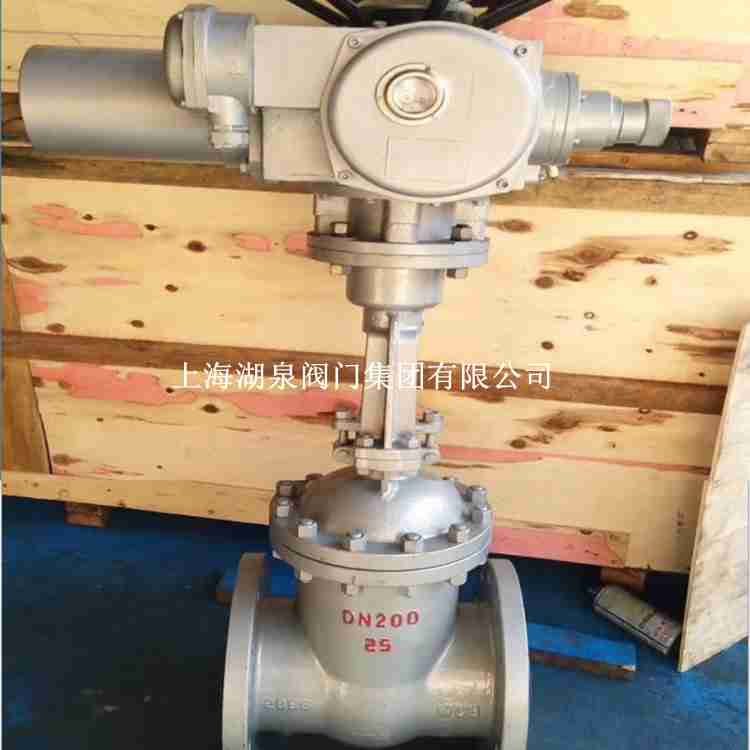

电动闸阀z941h-25 DN200生产厂家,咨询:
021-64162222 详细为您展示电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同时为您推荐本电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同行业同类电动闸阀... MZ941H-100C DN200 矿用防爆电动闸阀、MZ941H-100C矿用防爆电动闸阀 相关技术文章 平板闸阀和截止阀的不同之处 高温刀型闸阀PZ73W-10NR高温排渣 气动聚氨酯插板...口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水油 天然气等 可售卖...大口径电动闸阀 Z941H-16C DN500 ***应用于石油、化工、冶金...
上海湖泉阀门厂供应
电动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面...MZ941H-100型矿用电动闸阀 MZ941H-160型矿用电动闸阀 简要描述: 带煤安电动闸阀MZ系列电动闸阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后,可与DCS系统衔接,...电动铸钢闸阀 Z941H‐25 相关连接尺寸: DN 型号 L D D1 D2 b‐f n‐Φd 电装型号 L1 H 重量 Z941H‐25 40 200 145 110 85 18‐34‐18 DZW10 520 630 91 50 250 ...DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
号 |
材料 |
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
Z941T-10 |
灰铸铁 |
碳钢 |
黄铜 |
油浸石棉填料 |
Z941W-10 |
灰铸铁 |
Z941H-10 |
铬不锈钢 |
柔性石墨 |
Z941T-16Q |
球墨铸铁 |
碳素钢或铬不锈钢 |
玩转铸铁 |
石棉石墨 |
Z941W-16Q |
电动闸阀z941h-专业设计-电动
闸阀z941h-生产,选型-电动闸阀z941h-报价,放心选购,售后无忧!我司实力雄厚,资质齐全,电动闸阀z941h质量过硬.价格合理电动闸阀订货须知: 1.产品名称与型号 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6..连接方式 7.传动方式 8.流量特性 9.适用温度 10...电动闸阀电装型号规格 主要尺寸和重量 2.5MPa DN L D D1 b n-φd 电装型号Electric Actuator Code L1 H D0 重量Weight 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...上海湖泉阀门有Z941H-16CDN40Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...
公称压力(MPa) |
试验压力(MPa) |
壳体 |
密封(液) |
密封(气) |
上密封 |
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
16.0 |
24.0 |
17.6 |
0.6 |
17. |
电动
闸阀z941h-25 DN200的尺寸,长度主要连接及外形尺寸(PN16)
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
电动闸阀z941h-25 DN200的尺寸,长度主要连接及外形尺寸(PN25)
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
