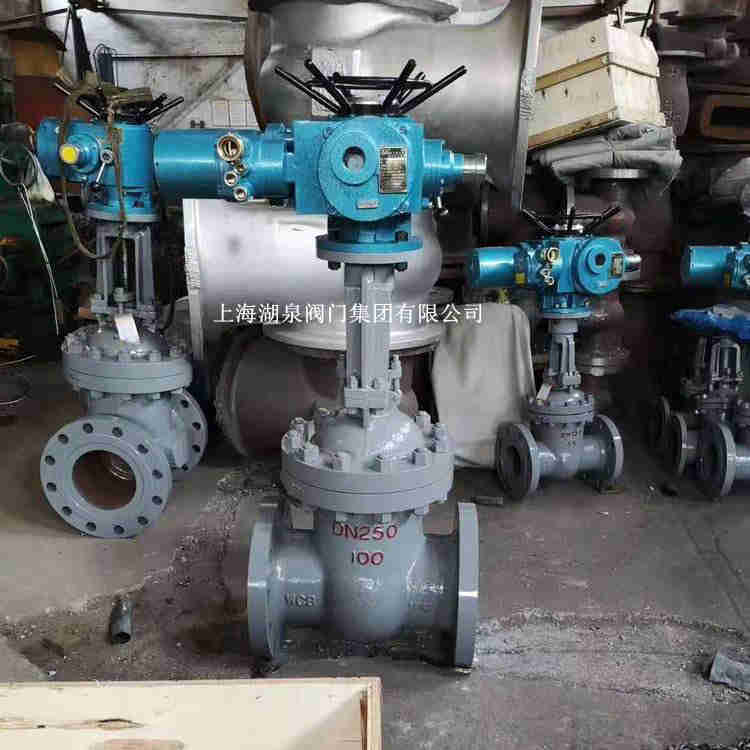

电动闸阀Z941H-100 DN250型号尺寸

[ 2022-03-30 ]

电动闸阀Z941H-100 DN250生产厂家，咨询：021-64162222弱腐蚀性介质等适用介质 Z941H-16C Z941H-25C Z941H-40C Z941H-64C Z941H-100C Z941H-160C Z941H-200C 型号三、电动铸钢闸阀 Z941H-16C 相关连接尺寸: 900 1000 型号 DN ...型号:Z941H-100C 作用和用途:闸阀驱动方式:电动阀阀体材质:金属材料阀门结构特征:闸门形开关方向:直行程连接形式:法兰压力环境类型:低压阀PN 压力环境数值:10MPa 口径:DN250 密...型号:Z941H40C DN80,Z941H-40C DN100/DN250 驱动方式:d W型系列多回转电动装置,通称为DZW型。该电动闸阀适用于阀瓣做直线运动的电动阀门,如闸阀,截止阀,隔膜阀,节流阀等。其...产品名称:电动闸阀Z941H 商品详情 Z941H electric gate valves 公称通径 Nominal diameter: DN15-DN2400 公称压力 Nominal pressure: PN1.0~32MPa 适用介质 Applicable medium:水、油、气、酸碱 W.等行业。

上海阀门集团有限公司电动闸阀Z941H-100 DN250生产厂家，经营的闸阀系列产品有电动闸阀、刀闸阀、不锈钢闸阀、软密封闸阀等各种,结构合理,密封可靠,可根据实际工况需求合理选配。电动闸阀产品型号编制说明主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释,其它定做或特殊产品型号不适用于本方法,需.主要产品广泛应用于水利、建筑、消防、电力、水处理设备、环保、石油、化工、医药等各个领域。
Z941H-100 DN250厂家

电动闸阀Z941H-100 DN250主要尺寸

公称通径 DN(mm)	尺寸(mm)										电动装置型号	重量 (kg)
公称通径 DN(mm)	L	D	D1	D2	D6	b	Z-d	f	f2	H	电动装置型号	重量 (kg)
Z940H/Y-64 Z940Y-64P Z940Y-64R Z940W-64P Z940W-64R Z940Y-64I Z941H/Y-64 Z941Y-64P Z941Y-64R Z941W-64P Z941W-64R Z941Y-64I
50	250	175	135	105	88	26	423	3	4	667	DZW20	68
65	280	200	160	130	110	28	823	3	4	685	DZW20	72
80	310	210	170	140	121	30	823	3	4	748	DZW30	88
100	350	250	200	168	150	32	825	3	4.5	845	DZW30	117
150	450	340	280	240	204	38	834	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	1234	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	1241	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	1641	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	1641	4	5	1931	DZW120	863
400	950	670	585	525	474	66	1648	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	2054	4	5	2456	DZW250	1493
600	1450	930	820	750	678	76	2058	5	6	2990	DZW300	1789
Z940H/Y-100 Z940Y-100P Z940Y-100R Z940W-100P Z940W-100R Z940Y-100I Z941H/Y-100 Z941Y-100P Z941Y-100R Z941W-100P Z941W-100R Z941Y-100I
50	250	195	145	112	88	28	425	3	4	781	DZW20	78
65	280	220	170	138	110	32	825	3	4	830	DZW20	96
80	310	230	180	148	121	34	825	3	4	865	DZW30	126
100	350	265	210	172	150	38	830	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	1234	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	1241	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	1241	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	1648	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	1654	4	5	2132	DZW180	994
400	950	715	620	558	474	80	1654	4	5	2321	DZW250	1269
Z940H/Y-160C Z940Y-160P Z940Y-160R Z940W-160P Z940W-160R Z940Y-160I Z941H/Y-160C Z941Y-160P Z941Y-160R Z941W-160P Z941W-160R Z941Y-160I
50	300	215	165	132	88	36	825	3	4	905	DZW20	101
65	340	245	190	152	110	44	830	3	4	968	DZW20	137
80	390	260	205	168	121	46	830	3	4	978	DZW30	167
100	450	300	240	200	150	48	834	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	841	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	1241	3	4.5	1394	DZW90	588
200	750	480	401	345	260	78	1248	3	4.5	1621	DZW120	839
250	580	580	485	425	313	88	1254	3	4.5	2010	DZW180	896
300	665	665	570	510	364	100	1654	3	4.5	2168	DZW250	1179
