电动闸阀型号Z945X一16Q使用方法电动闸阀型号Z945X-16代表什么意思?
Z - 闸阀
9-电动
4-法兰连接
5-暗杠
X-橡胶密封
16代表压力

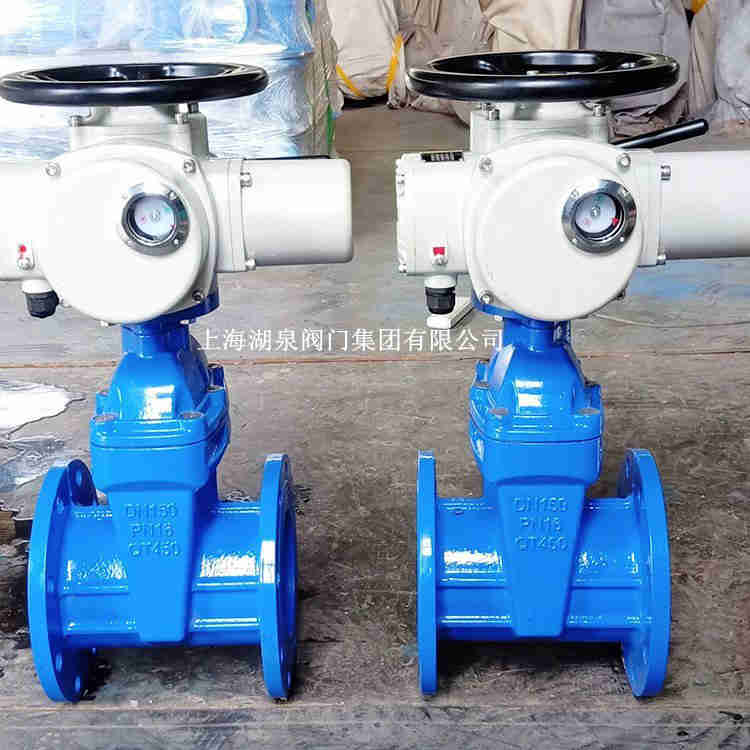

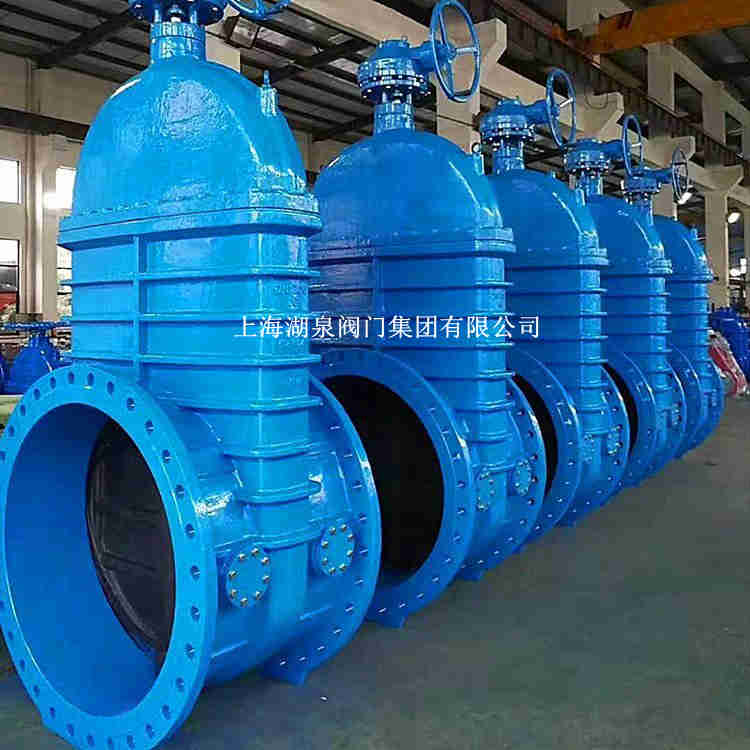

Z945X一16Q电动软密封闸阀,电动弹性座封闸阀,电动软密封闸阀,电动不锈钢软密封闸阀电动明杆式软密封闸阀,电动暗杆软密封闸阀,电动暗杆弹性座封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制.具有灵敏、可靠、.安装方便等优点..可广泛用于自来水等行业。型号 Z945X-16Q 电动软密封闸阀 Z945X-16Q智能防爆调节型电动闸阀 电压AC380V分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹,通过闸板中间的螺母以及阀体上的... 法兰连接钢制闸阀通过选用不同的材质,它广泛适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 电动软密封闸阀Z945X-16Q优点阀门内外表面均用无味环氧树脂...适用于公称压力PN1.0~16.0MPa,工作温度80的名种管路上,用于截断或接通管路中的介质。可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制。
电动闸阀型号Z945X一16Q使用方法参数:
通用型号:GN-Z945X-10Q GN-945X-16Q
公称通径:DN50mm~DN500mm
使用温度:≤80℃
使用介质:清水、污水、气体
加长范围:1米~16米(可定制)
阀体材质:QT450(球墨铸铁)
阀杆材质:304、316(不锈钢)
密封特性:弹性橡胶软密封
驱动方式:电动附带手轮机构
连接标准:GB/T4216.3-1984
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992
电动闸阀型号Z945X一16Q使用方法主要零部件材料
零部件结构材质表 |
|
材质 |
序号 |
零件名称 |
C |
P |
R |
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
垫片 |
柔性石墨+不锈钢 |
PTFE |
PTFE |
3 |
螺栓 |
35 |
304 |
304 |
4 |
阀瓣 |
WCB+对焊304或stelite、PTFE |
ZG1Cr18Ni9Ti/PTFE |
ZG1Cr18Ni12Mo2Ti/PTFE |
5 |
对开环 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
阀瓣盖 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
7 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
螺帽 |
35 |
304 |
304 |
9 |
吊环螺栓 |
35 |
304 |
304 |
10 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
11 |
螺栓 |
35 |
304 |
304 |
12 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
14 |
填料压板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
15 |
螺帽 |
35 |
304 |
304 |
电动闸阀型号Z945X一16Q使用方法主要外形连接尺寸
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
