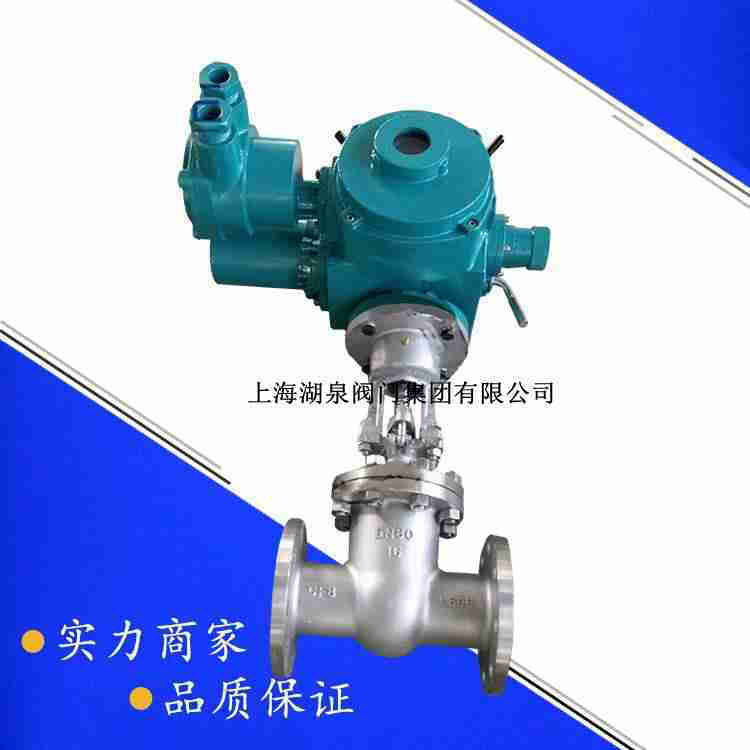

dn80电动闸阀执行器连接尺寸,产品名称:硬密封电动法兰闸阀闸阀的型号:Z941H-16C DN80产品简介:口径为80mm,压力为16kg,连接形式为法兰,密封面为合金钢,阀体材质为铸钢。使用场所:一般适用于... Z941H-16C DN80智能电动闸阀主要用途 高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统... 型号Z941H-16C DN80 连接形式法兰压力环境常压 密封形式软密封、硬密封工作温度常温、高温 材质碳钢、不锈钢标准*** 展开 供应Z941H-16C DN80电动闸阀... 产品特性电动闸阀品牌德特森 型号Z941W-40P订货号DN50-DN65-DN80-DN100-DN125 货号DN150-DN200-DN250-DN300-DN350公称压力PN40 公称直径DN80mm产品。

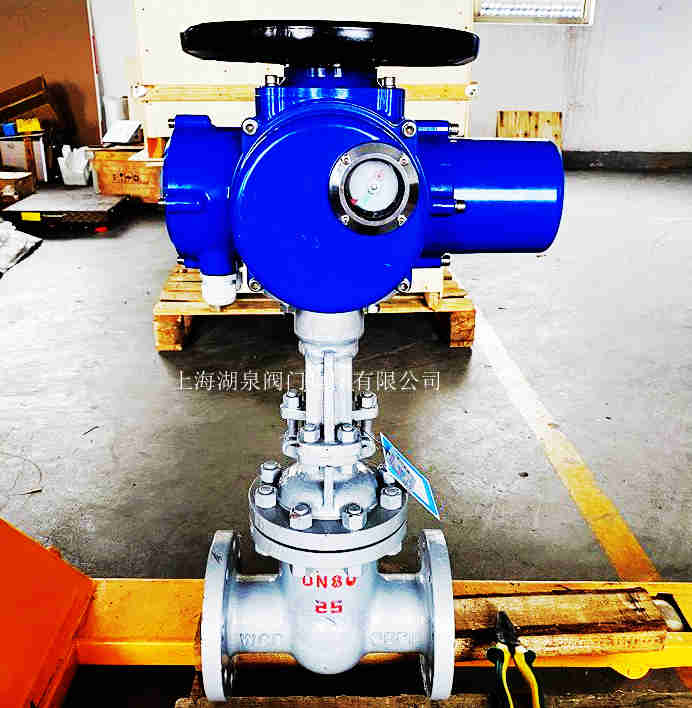

电动闸阀Z941H-16C-DN80外形尺寸 DN80电动闸阀 连接尺寸 产品配套图片, 我公司电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小,适用的压力、温度范围大等特点,是一种最常用的截断阀。它的连接形式:法兰 压力环境类型:低压阀PN 压力环境数值:4.0MPa 工作温度区间:常温阀-29℃ 特殊功能:缓闭型 公称通径:50mm 外形尺寸:50mm 重量:70kg 压力:4.0Mpa等。

上海湖泉电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500电动铸钢闸阀,型号 Z941W-16P DN80 Z941H电动法兰闸阀/Z941W电动法兰闸阀 Z941H电动法兰闸阀主要特点及用途 ，它具有结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小等优点。操作方式有:手动、齿轮传动、电动、气动等。DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料:碳... "电动闸阀Z941H-10C DN50,Z941H-10C DN65,Z941H10C DN80闸阀"产品信息,如您想了解更多关于"电动闸阀Z941H-10C DN50,Z941H-10C DN65等。


Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm）
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31


1.6MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720


2.5MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720


4.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600


6.4MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800



如果需要更多电动闸阀执行器连接尺寸，请联系我们公司技术人员，为你作详细的说明。
