z945T-10Q Dn600电动暗杆楔式闸阀产品说明书

[ 2022-08-23 ]

z945T-10Q Dn600电动暗杆楔式闸阀产品说明书，法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀。该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动暗杆闸阀广泛应用于排水、供热、电站、化工、造纸、煤碳、采矿等工程，满足了现代工、农业的自动化要求。

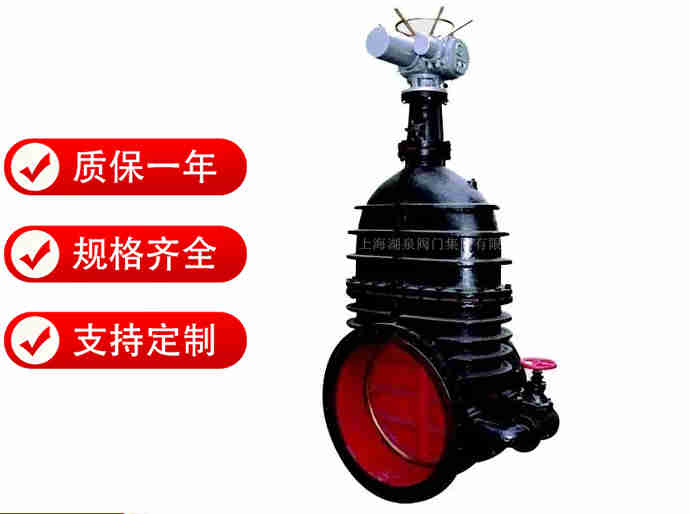

z945T-10Q Dn600电动暗杆楔式闸阀

1	阀体	灰铸铁、铸钢
2	闸板	碳钢+合金钢、灰铸铁、灰铸铁+黄铜
3	阀杆	碳钢、不锈钢、黄铜
4	垫片	四氟垫片、金属石墨垫片
5	大阀盖	灰铸铁、铸钢
6	小阀盖	灰铸铁、铸钢
7	填料	句四f乙烯、柔性石墨、浸油石棉盘根
8	支架	灰铸铁、铸钢
9	电动执行器	壳体(HT200、WCB)

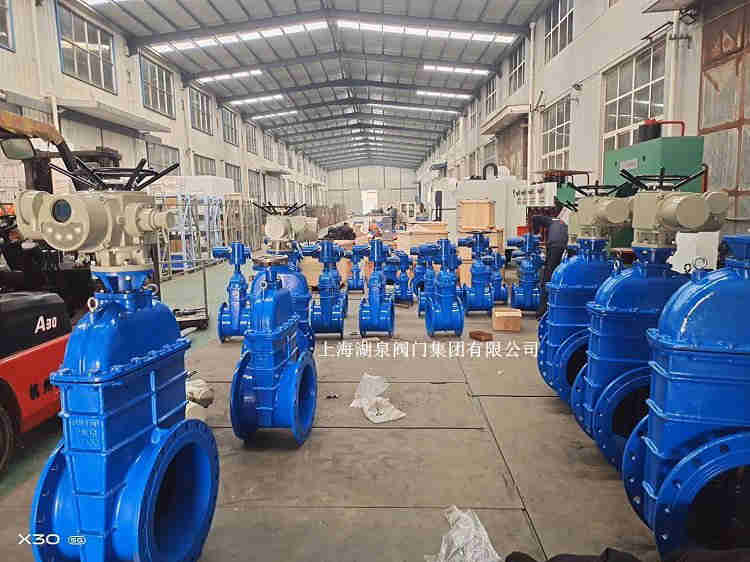

Dn600电动暗杆楔式闸阀

产品型号	公称压力（MPa）	强度试验（MPa）	密封试验（MPa）	适用温度（℃）	适用介质
Z945T-10	1.0	1.5	1.1	≤100	蒸气、水、
Z945W-10	1.0	1.5	1.1	≤100	油品

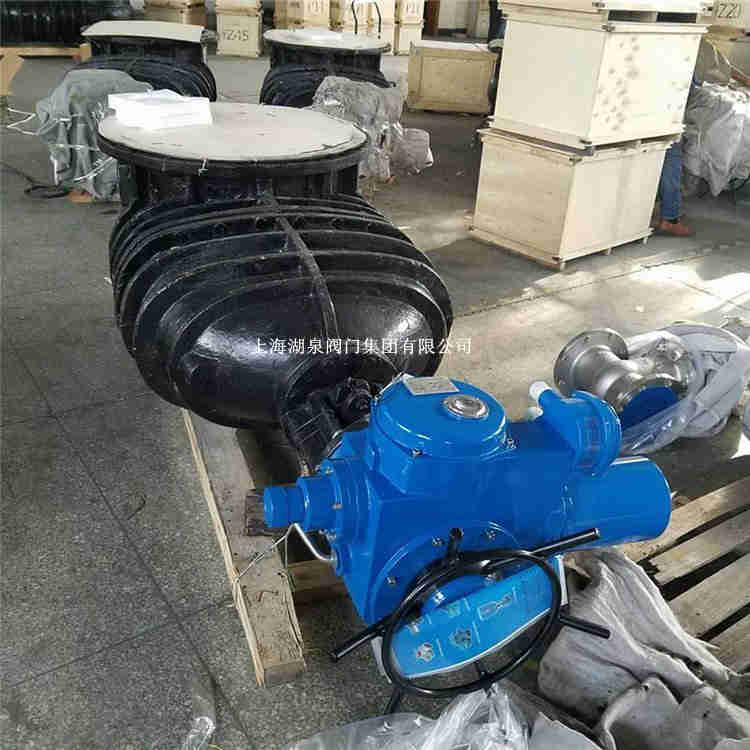

dn600电动闸阀

公称通径DN(mm)	主要结构尺寸(mm)
公称通径DN(mm)	L	D	D1	D2		z--d	H	H1	L1	L2	Do
450	330	590	550	518	28	16----23	2318	1283	394	647	320
500	350	640	600	568	30	16---23	2423	1707	394	647	320
600	390	755	705	670	30	20—25	2563	1974	394	647	320
700	430	860	810	775	32	24—25	2967	2269	394	647	320
800	470	975	920	880	34	24—30	3383	2557	446	720	400
900	510	1075	1020	980	36	24—30	3743	2837	446	720	400
1000	550	1175	1120	1080	36	28---30	3993	3027	446	720	400
1200	700	1375	1320	1280	40	32---30	4847	3714	556	905	500
1400	900	1575	1520	1480	44	36---30	5515	4228	556	905	500
1600	1000	1785	1730	1690	48	40---30	6265	4768	556	905	500
1800	1500	1985	1930	1890	50	44---30	7216	5263	556	905	500
2000	1800	2185	2130	2090	54	48---30	7985	6072	556	905	500

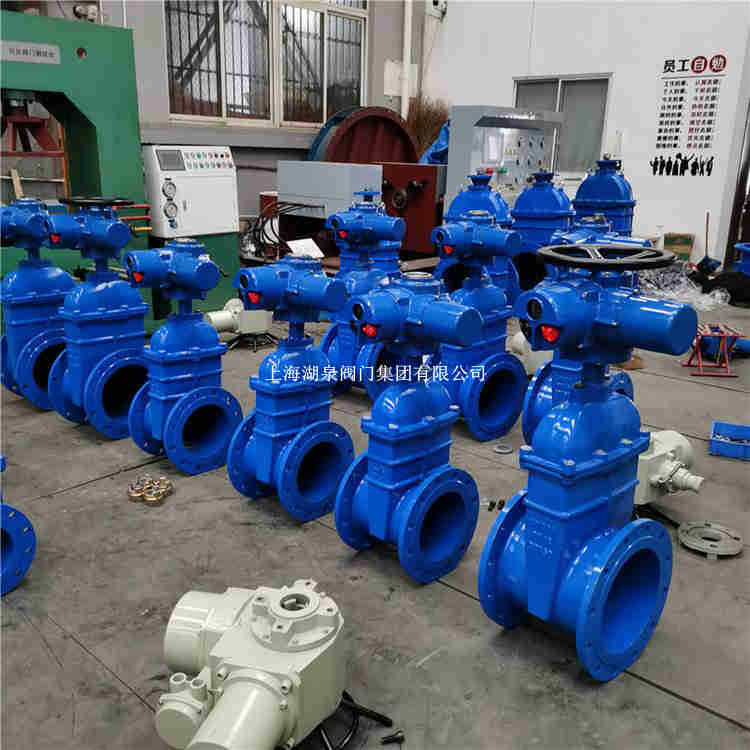

Dn600电动暗杆闸阀
