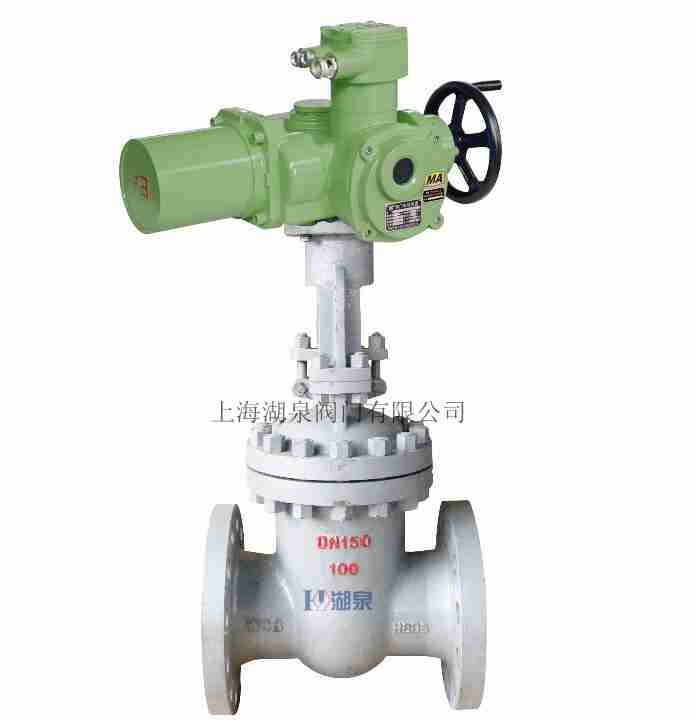

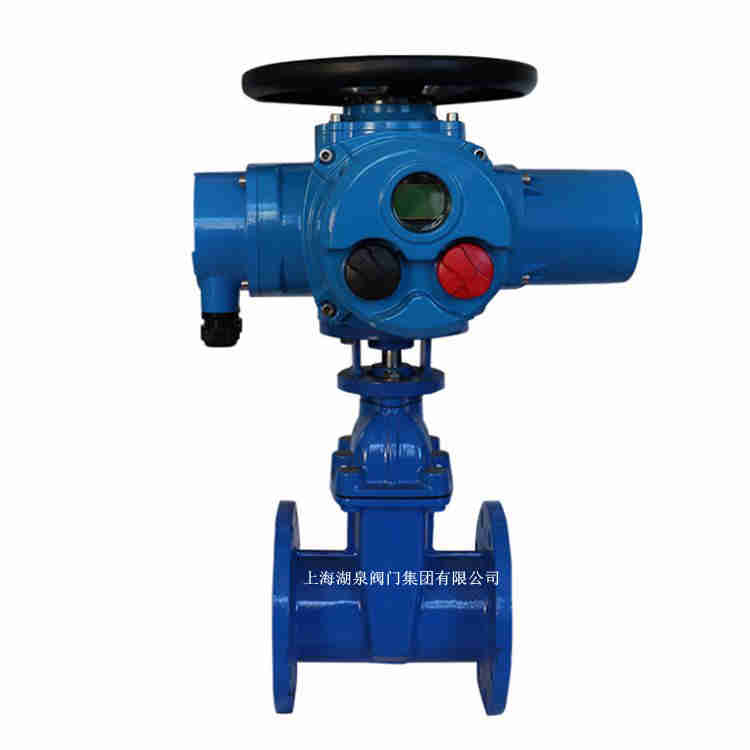

电动闸阀Z941H-16cDN100产品详细说明书,
系引进设备配套用阀门的专业生产软密封电动闸阀厂家,多年从事进口阀门的国产化工作,并不断吸收*进的阀门技术,在设计、制造和质量控制等方面积累了丰富的经验。电动闸阀产品概述:可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
电动闸阀Z941H-16cDN100产品详细说明书主要优点
1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
公称压力:1.0~2.5MPa
工作温度:0~120℃
法兰标准:GB/T17241.6 GB9113
公称通径:50~400mm
适用介质:水、油、气等
试验标准:GB/T13927 API598/6/7
1、设计制造按JB/T3595等标准,可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
电动闸阀Z941H-16cDN100产品详细说明书产品引用标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
结构长度按E101的规定或按用户提供尺寸;
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
电动法兰闸阀外形尺寸(PN25)
公称通径DN(in) |
主要外形尺寸及连接尺寸(mm) |
电动装置型号 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
